PET瓶回转式夹持输送设备结构设计

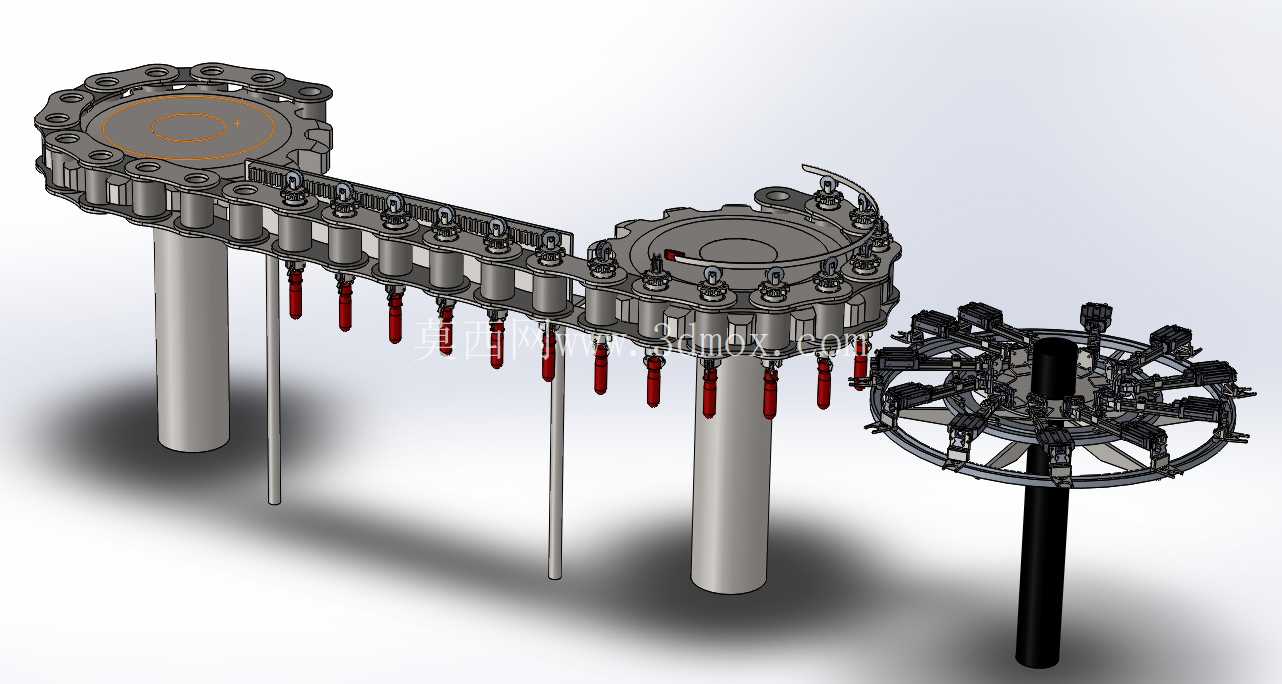

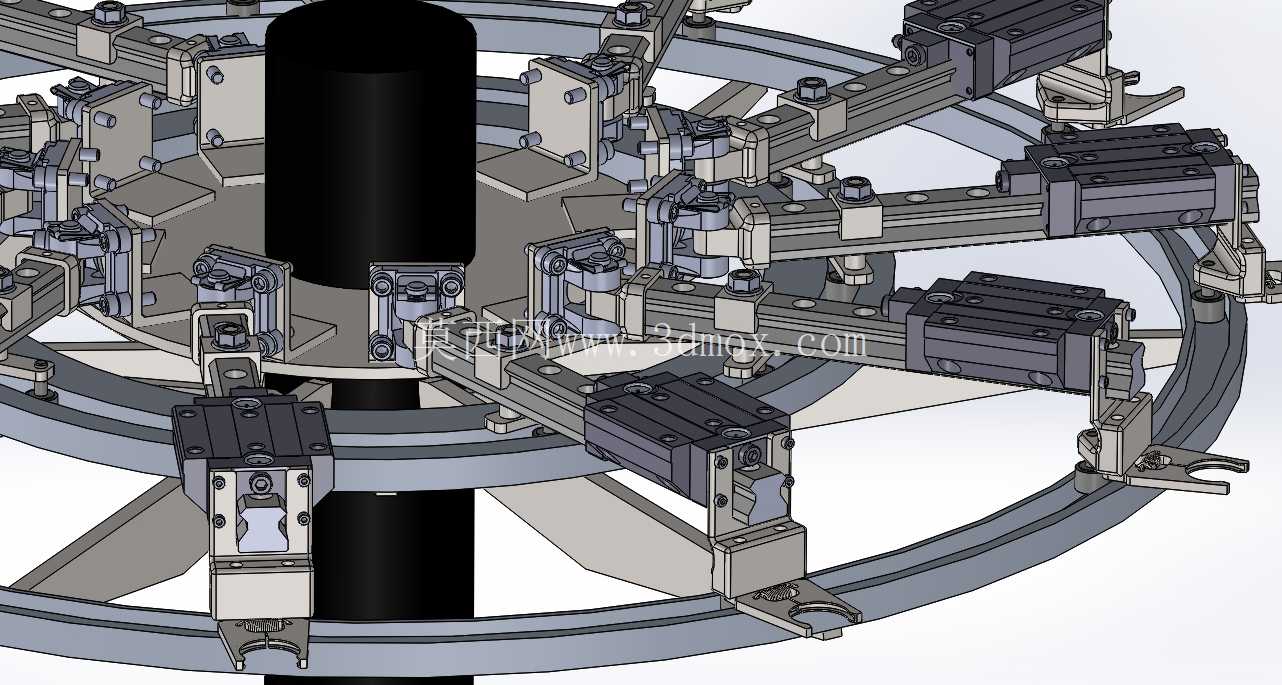

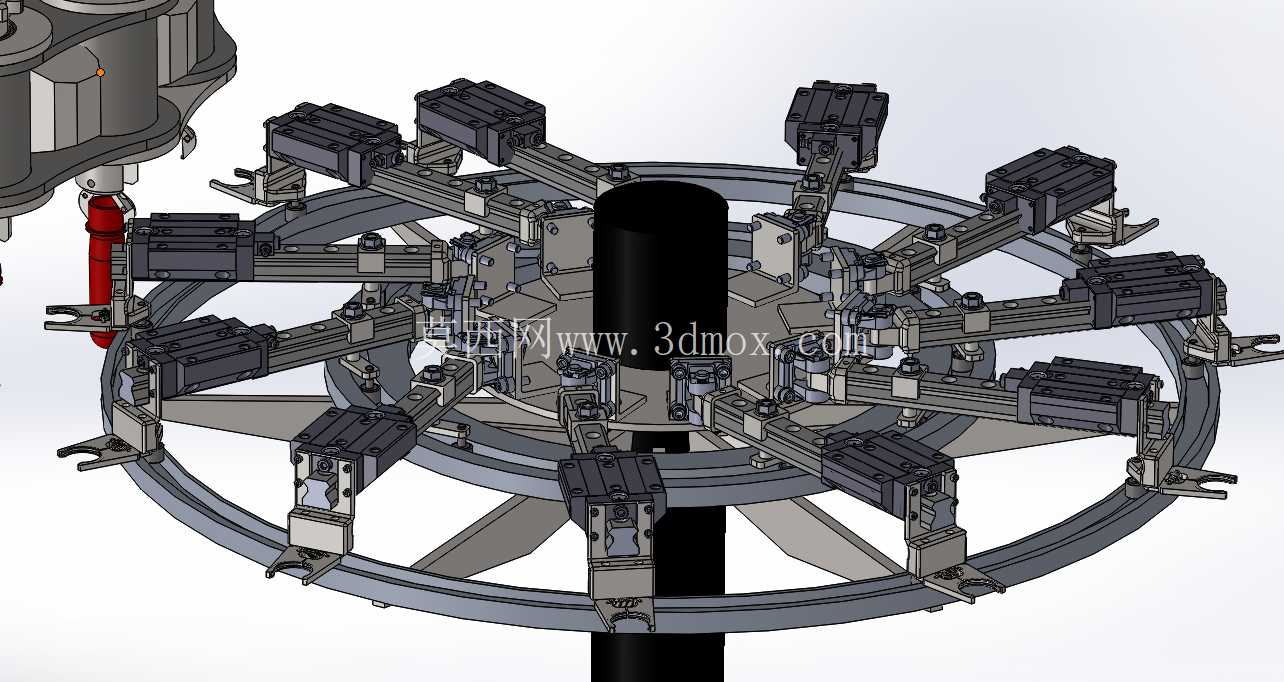

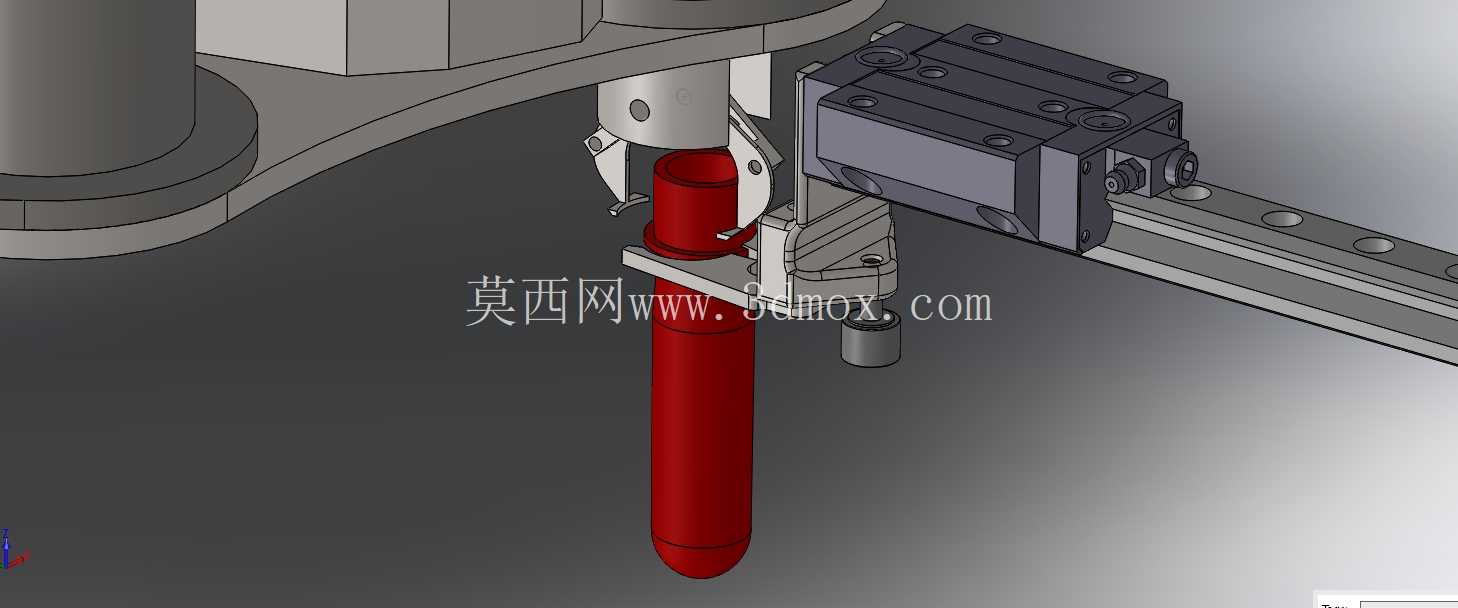

　　这套回转式PET瓶输送结构，主要适配饮品灌装生产线的工位衔接环节，解决直道输送无法完成的多工序圆周排布转接需求，常见于吹瓶后到灌装、旋盖、贴标工序间的瓶体转运场景，相比传统带式输送，能在有限车间占地内完成多工位同步作业的流转，大幅缩减产线的直线排布长度。设备核心采用立式回转主轴搭配多组径向伸缩夹持臂的结构，每组夹持臂末端配备自适应夹指，夹指内侧贴合PET瓶身的弧度设计，接触位置加装软质防滑垫层，避免输送过程中划伤瓶身或导致瓶体变形，夹持力可通过臂身内置的弹性调节组件适配不同壁厚、不同容量的PET瓶型，从300ml小瓶到2L大容量瓶均可通过调整夹指开合行程完成适配。

　　设计阶段优先考虑了工位对接的精度问题，回转盘的分度定位采用槽轮配合止动结构，保证每个夹持臂停留工位时的位置偏差控制在0.2mm以内，满足灌装头、旋盖头的对位要求，避免出现漏液、旋盖偏斜的问题。夹持臂的径向伸缩采用凸轮轨道驱动，无需额外配置独立动力元件，随主轴回转即可自动完成夹指的开合、伸出、收回动作，降低整体的电控复杂度，同时减少故障点。安装边界上，设备主体回转直径根据适配产能不同可做模块化调整，常规12工位机型的主体回转外径在1.2米左右，主轴安装基面的水平度要求控制在0.1mm/m以内，底部支撑需预留检修空间，方便定期对凸轮轨道、夹持关节做润滑维护。

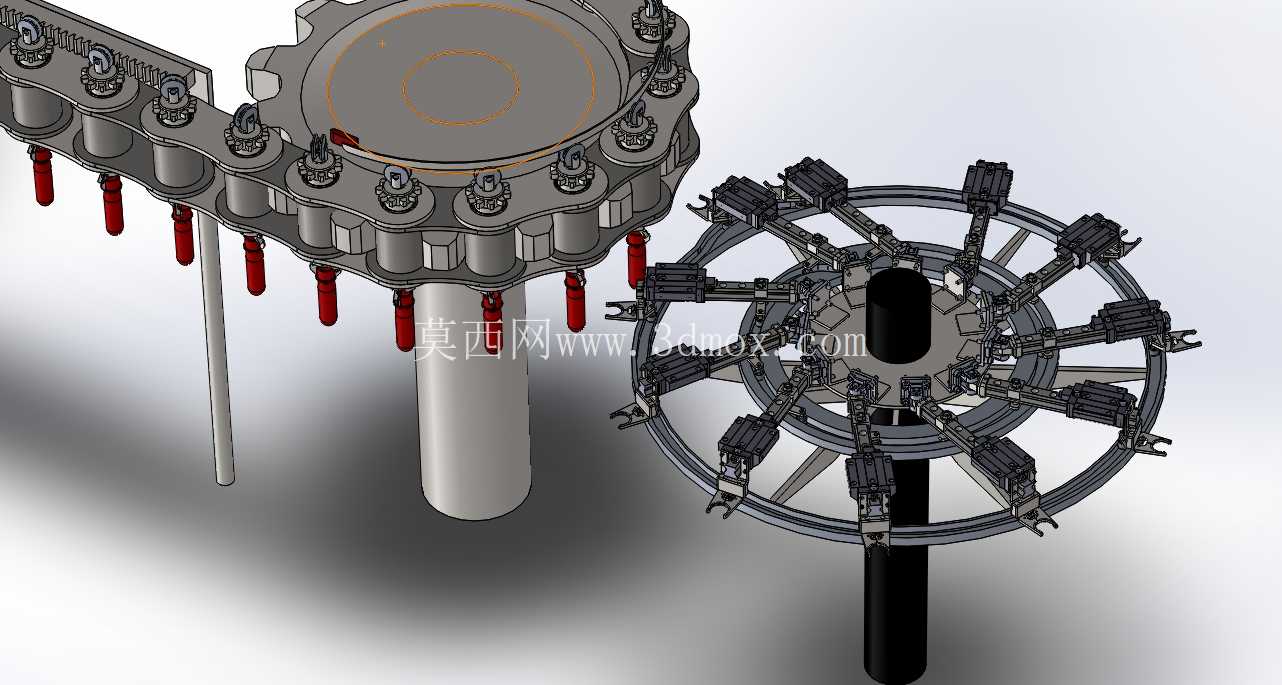

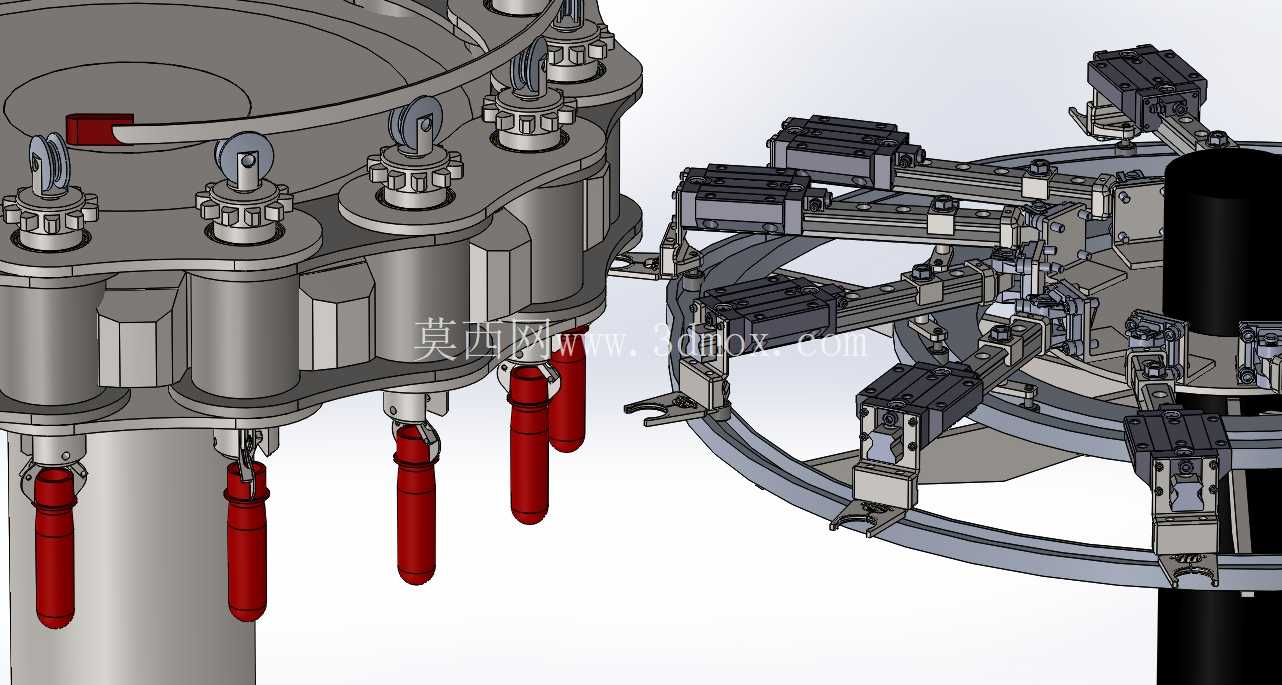

　　夹指的开合行程范围为20mm到120mm，可覆盖常规PET瓶的瓶身直径区间，相邻夹持臂的间距根据最高输送速度做匹配，避免高速回转时相邻瓶体出现碰撞干涉。设备的进瓶、出瓶位置分别对接进瓶星轮与出瓶导板，夹持臂在进瓶工位自动张开接住来料瓶，随转盘回转依次经过各作业工位，到达出瓶工位时夹指自动张开，瓶体顺着导板滑入下一段输送线，整个转运过程无需额外的辅助导向，瓶体始终保持直立状态，不会出现倒瓶、卡瓶的问题。结构设计上所有与瓶体接触的零部件均采用圆角过渡，无尖锐凸起，避免生产过程中产生碎屑污染瓶体，回转部位的密封结构采用食品级润滑脂密封，满足饮品生产的卫生要求。
