65x45规格弹簧式门闩锁结构设计

　　这款弹簧式门闩锁在各类工业设备检修门、小型设备舱门、工装夹具定位工位上有着非常广泛的应用，日常产线里的设备防护门快开锁紧、工位治具的快速定位固定、小型柜体的侧门闭合锁止，都能看到这类结构的身影。不同于普通的手动插销，这款锁销依靠内置弹簧提供持续的预紧力，在门体闭合后锁销会自动弹出卡入对应锁孔，不需要额外手动推紧锁止，能有效避免设备运行过程中因为振动导致插销滑脱、门体意外开启的问题，在有持续振动的冲压设备旁、流水线移动工位上使用时，锁止可靠性比普通无弹簧插销高出不少。

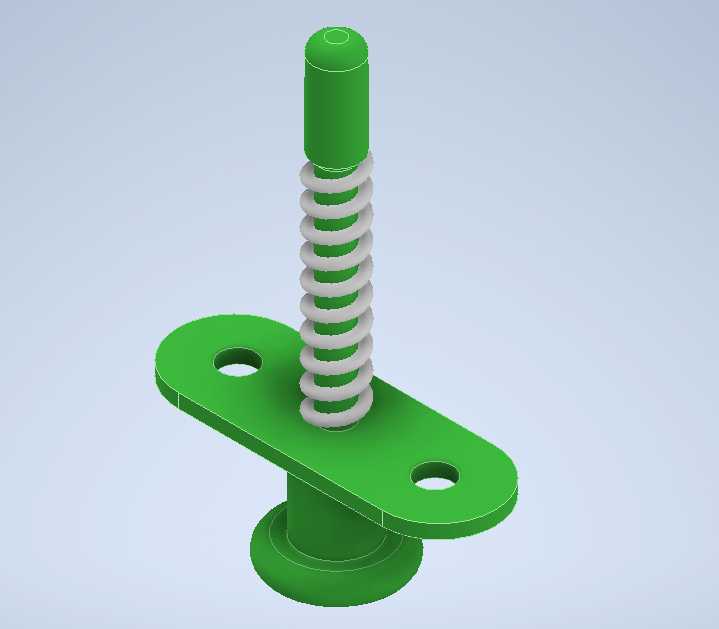

　　从结构设计逻辑来看，这款锁销采用了底座法兰安装的形式，底部的椭圆形安装法兰上开设两个对称的安装通孔，安装时不需要在门板上做复杂的沉台或者异形开孔，只需要开出对应直径的中心过孔，再用两个标准紧固件穿过法兰孔就能完成固定，安装门槛很低，不管是薄钣金门板还是厚的树脂门板、铝型材框架门都能适配。锁销的核心运动部件是中间的圆柱销体，销体底部做了直径更大的限位凸台，和安装底座的内孔形成限位配合，避免弹簧弹出时销体从底座中脱出，弹簧套在销体中段，两端分别抵接销体顶部的限位段和底座的上端面，自然状态下弹簧将销体顶出到最大行程，需要开门时只需要向上提拉销体顶部的圆柱头，压缩弹簧让销体缩回底座内，就能解除锁止状态，操作非常顺手。

　　尺寸边界上这款锁销的安装法兰长宽对应65x45的规格，销体的伸出长度经过匹配设计，既保证卡入锁孔后有足够的啮合深度，不会因为门体装配间隙出现脱锁，也不会因为伸出过长导致开门时销体刮蹭门框内部的其他部件。设计时特意将销体的头部做了圆弧导角处理，在门体闭合对位时，就算锁孔和销体有少量的位置偏差，导角也能引导销体顺利滑入锁孔，降低对位精度要求，减少现场装配时的调整工作量。弹簧的刚度选型也经过实际工况验证，既不会因为刚度过大导致提拉销体时需要用很大的力，操作手感生涩，也不会因为刚度过小导致预紧力不足，在振动工况下出现销体回缩松脱的问题。

　　整个锁销的外露部件没有尖锐的棱角，所有边缘都做了倒钝处理，日常操作开关门时不会划伤操作人员的手部，符合工业设备的安全设计要求。这类弹簧锁销在做三维结构设计时，需要重点关注销体和底座内孔的配合间隙，间隙太小容易因为加工误差或者粉尘进入出现卡滞，间隙太大则会导致销体晃动，锁止定位精度下降，同时要给弹簧预留足够的压缩行程，保证销体缩回时弹簧不会被压并圈，影响弹簧的使用寿命。
