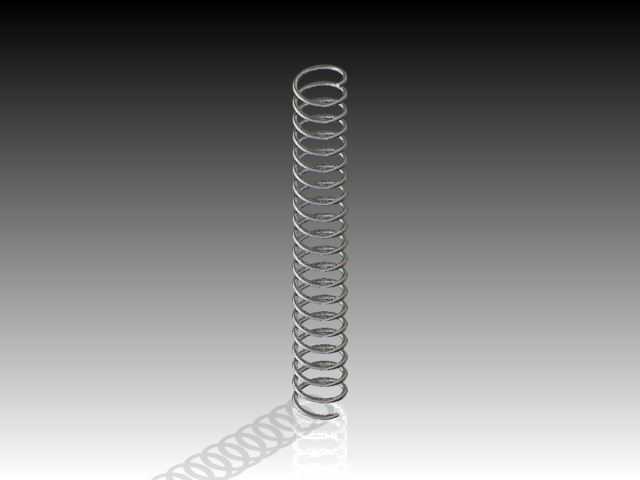

减压阀配套圆柱螺旋压缩弹簧结构设计

　　在流体压力调控类阀门的结构体系里，这类圆柱螺旋压缩弹簧是减压阀实现压力稳定输出的核心弹性承载零件，日常在工业给排水管网、车间压缩空气配送系统、中小型液压动力站的减压阀组里都能见到它的应用，它的核心作用是配合阀芯、膜片组件形成力平衡闭环，当阀前压力出现波动时，通过自身压缩量的线性变化，带动阀芯调整过流截面的开度，把阀后压力稳定在预设的工作区间，避免下游管路、用气用水设备因为压力骤升出现密封损坏、管路爆裂或者元件过载失效的问题。

　　做这个零件的三维结构设计时，首先要匹配减压阀的额定工作压力区间，先确定弹簧的刚度参数，刚度不能过大，否则会导致压力调节灵敏度不足，阀后压力超调量超标；刚度也不能过小，不然无法克服阀芯运动的摩擦阻力，容易出现压力震荡、阀芯卡滞后的压力突降问题。设计过程中要先核算弹簧的有效圈数，有效圈数直接决定弹簧的变形行程，要保证在减压阀的全开至全闭行程范围内，弹簧的压缩量始终处于材料的弹性变形区间内，不能出现并圈触底的情况，否则会导致阀芯无法完全关闭，出现阀后压力持续升高的故障。

　　两端的支撑圈要做并紧磨平处理，磨平长度不小于单圈周长的四分之三，这样安装后弹簧两端的支撑面能和阀芯定位槽、阀盖弹簧座的端面完全贴合，避免弹簧受压时出现偏斜、侧向弯曲的问题，防止弹簧和阀体内壁、阀芯导向柱出现运动干涉，长期工作下出现异常磨损甚至断裂。外形尺寸的设计要严格匹配减压阀的内部安装空间，弹簧的外径要比阀体内腔的弹簧安装腔内径小1到2毫米，预留出弹簧受压时径向膨胀的间隙，避免弹簧外径蹭到腔壁产生额外摩擦阻力，影响压力调节精度；弹簧的内径要比阀芯上的弹簧导向柱外径大0.5到1毫米，保证弹簧伸缩时能沿着导向柱同轴运动，不会出现径向窜动。

　　自由长度的设计要结合弹簧的预压缩量确定，预压缩量要保证减压阀在最低设定压力下，弹簧依然能提供足够的预紧力，让阀芯和阀座保持可靠密封，不会出现低压下的内漏问题。选材上一般选用碳素弹簧钢丝或者合金弹簧钢，根据工作介质的温度、腐蚀性调整，比如用于蒸汽管路减压阀的弹簧要选用耐高温的弹簧钢，避免长期高温下出现应力松弛，导致压力设定值漂移。建模的时候要严格控制螺旋升角的一致性，每一圈的节距误差要控制在合理范围内，保证弹簧的刚度线性度符合设计要求，同时要做弹簧的并圈干涉检查，模拟最大压缩量下的圈间间隙，避免工作时出现圈间碰撞产生异响或者疲劳损坏。这类弹簧的设计看似简单，实则直接决定了减压阀的调压稳定性、压力控制精度和整机使用寿命，很多减压阀出现的压力不稳、内漏、调压失效故障，追根溯源都是弹簧参数匹配不合理或者加工精度不达标导致的，所以建模阶段就要把所有安装边界、运动行程、受力工况都考虑周全，不能只画个螺旋扫掠的外形就草草了事。
