带气动控制组件的料斗式给料成型装置

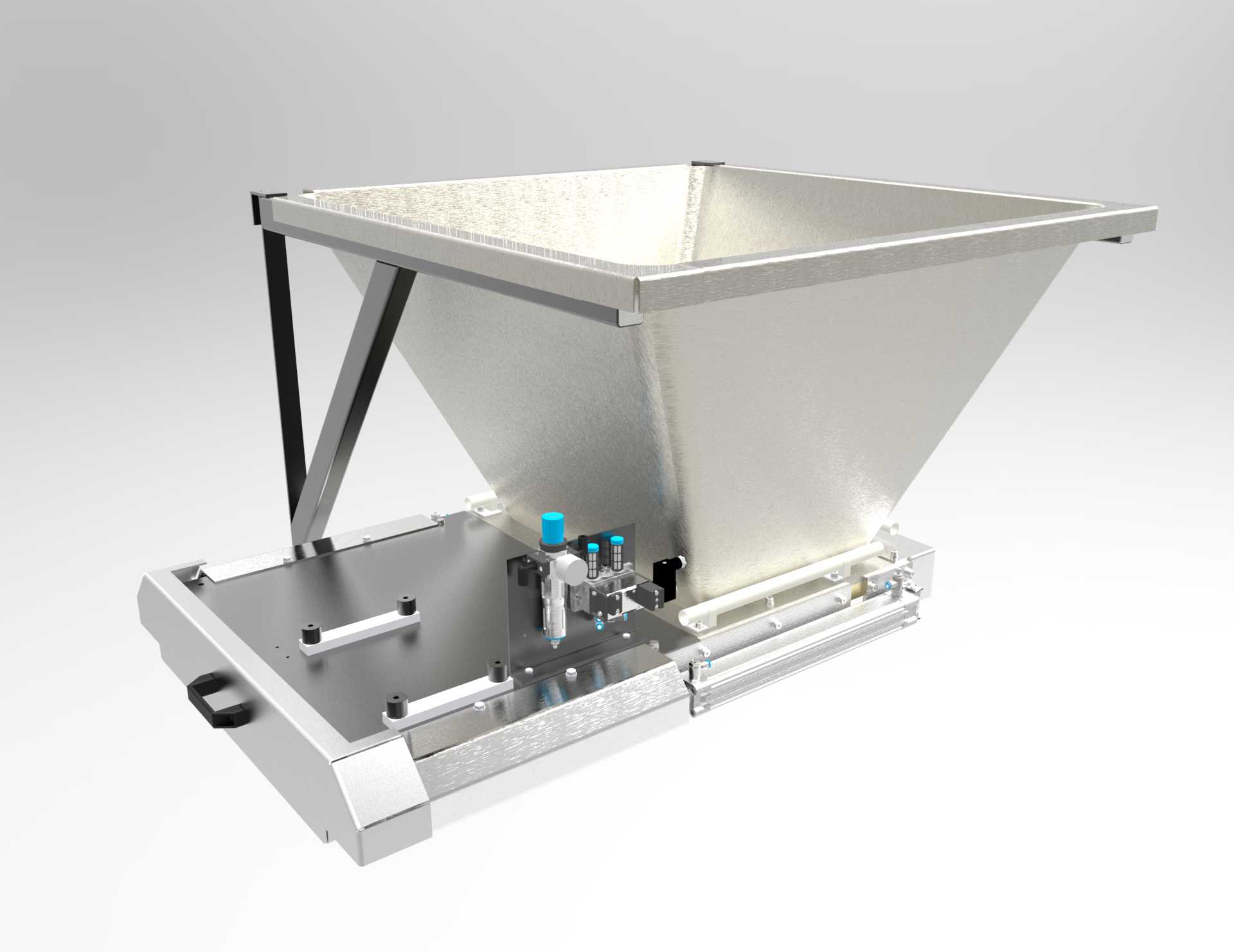

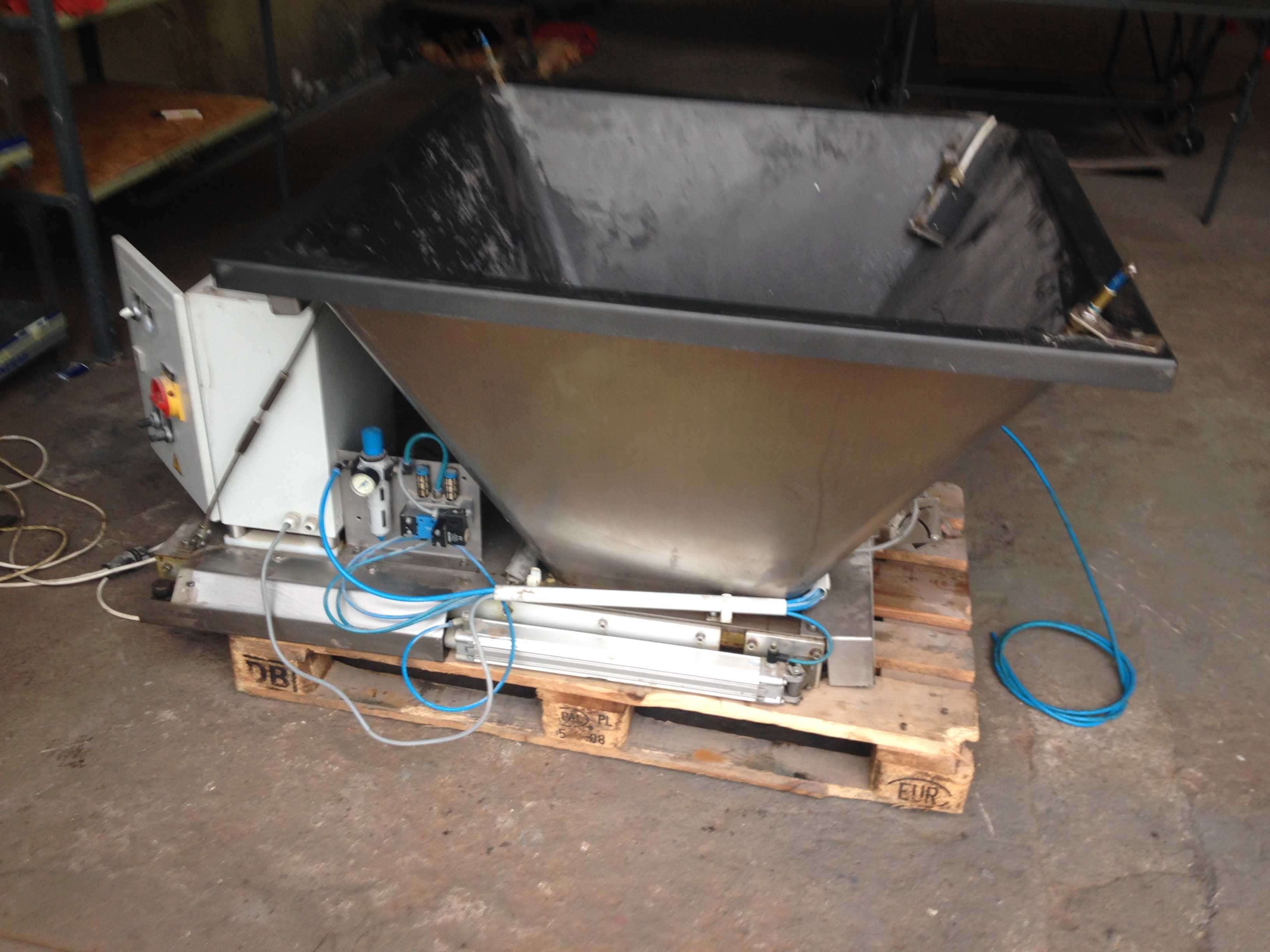

　　该装置主要应用于散状颗粒、粉体类物料的定量给料与预成型工序，常见于食品加工、塑料改性、建材配料等生产环节的上游供料段，可直接对接挤出、压制成型等下游设备，完成物料从暂存到均匀出料的衔接作业。整体采用上部方锥形料斗加下部水平给料基座的结构布局，方锥形料斗的大敞口设计方便人工或机械上料，锥面倾斜角度经过反复校核，可避免流动性一般的物料在斗壁产生架桥、积料问题，料斗内壁做光滑过渡处理，无直角死角，减少物料残留。下部基座集成了气动控制回路与直线给料执行组件，气动元件采用模块化排布，调压阀、节流阀、换向阀集中安装在基座侧方的安装板上，气路走线沿基座预留的线槽布置，避免管路干涉运动部件，同时方便后期维护时快速排查气路故障。

　　基座底部设置有带定位孔的安装脚，可直接固定在生产线的机架台面上，安装时需保证基座上平面的水平度误差不超过0.2mm/m，避免给料过程中出现物料偏流问题。基座侧面设置有便携提手，方便设备在不同工位间转移调试，给料滑台采用线性导轨导向，运行阻力小，给料精度可通过调节气动回路的节流阀开度、气缸行程来控制，适配不同单次给料量的工艺需求。设计过程中优先考虑了设备的易清洁性，料斗与基座之间采用快拆式连接结构，无需专用工具即可拆卸料斗进行内部清理，适配多品类物料切换生产的场景，避免不同物料交叉污染。

　　设备的整体外形宽度控制在常规生产线机架的安装尺寸范围内，料斗上部敞口的尺寸可适配常规的上料机械臂出料范围，下部给料口的位置可根据对接设备的进料口位置做小幅调整，安装边界预留了足够的气路、电路接线空间，不会与周边设备产生布局冲突。基座上的各运动部件均设置有安全防护边，避免生产过程中操作人员误触运动组件，同时不影响日常的观察与调试作业。
