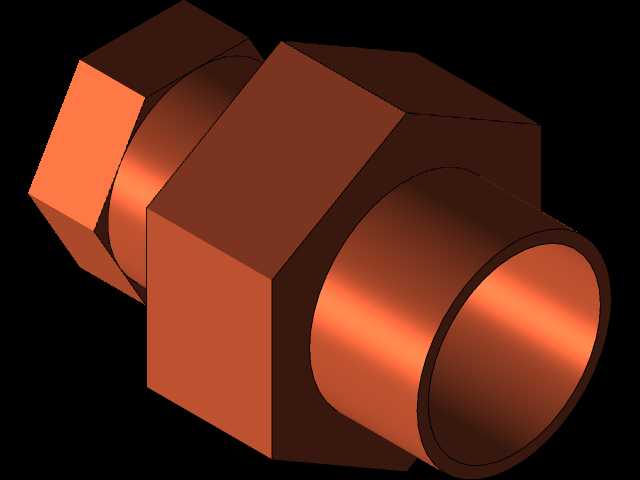

一英寸铜制压力杯联管接头结构设计

　　这款铜制联管接头主要面向中低压流体管路系统的终端连接场景，在气动控制回路、小型液压站支路、民用供水支管、制冷机组冷媒管路中都有广泛应用，核心作用是实现不同通径管路之间的刚性密封连接，同时承接管路内流体压力带来的轴向与径向载荷，避免管路运行过程中出现渗漏、松脱问题。从结构设计逻辑来看，接头采用六角主体加两端插接/螺纹配合的结构形式，中间的六角夹持段完全适配标准开口扳手的作业空间，安装时不需要额外定制工装，使用常规五金工具即可完成拧紧操作，能有效降低现场装配的时间成本。

　　接头主体选用铜材加工，一方面是利用铜材质本身的耐锈蚀特性，在潮湿、弱腐蚀流体环境下能长期保持结构稳定性，不会像普通碳钢接头那样长期使用后出现锈死、拆卸困难的问题；另一方面铜材质的塑性较好，在配合面拧紧时能产生微小的弹性形变，填充配合面之间的微观间隙，不需要额外添加过多密封填料就能实现可靠的静密封效果。从安装边界来看，接头一端为一英寸标准压力杯适配接口，可直接与对应规格的压力杯端口承插配合，另一端为标准联管接口，适配同规格的紫铜管路、尼龙管路或者硬质塑料管路，安装时不需要对管路端部做过度的扩口或者翻边处理，只要将管路端部切割平整、去除毛刺后插入接口，配合卡套或者密封垫拧紧即可完成装配。

　　在实际管路布局中，这类接头的整体轴向长度较短，六角段的最大外径控制在合理范围内，不会占用过多的管路排布空间，在空间紧凑的阀组安装区域、设备内部管路走线区域都能灵活布置，不会因为接头本体尺寸过大导致周边部件出现安装干涉。设计过程中针对接头的壁厚做了针对性的校核，在额定工作压力范围内，接头本体的壁厚能完全承受流体的静压冲击，同时在两端接口的过渡位置做了圆弧倒角处理，既可以降低流体经过接头时的局部阻力损失，也能避免应力集中导致的接头开裂问题，长期在压力波动的管路工况下运行也能保持结构强度稳定。

　　接头的两端配合面都做了精密的机加工处理，表面粗糙度控制在密封要求的范围内，配合对应的密封件使用时，能在-20℃到120℃的工作温度区间内保持稳定的密封性能，不会因为温度变化导致材质收缩膨胀出现渗漏点。
