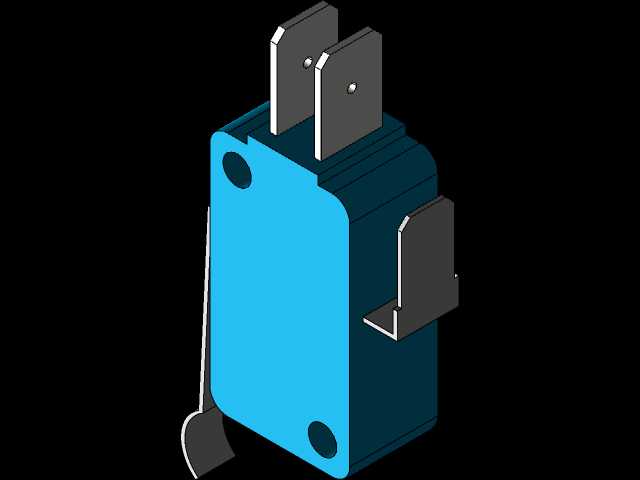

MSW-0型微动开关结构设计

　　这款微动开关的结构设计围绕小行程快速通断的核心需求展开，主体壳体采用工程塑料注塑成型，蓝色主体部分做了圆角过渡处理，既避免装配时的锐边划伤，也能在紧凑安装空间内减少与周边结构的干涉。壳体侧面预留的圆形通孔为安装定位孔，可配合M2规格的紧固件完成固定，安装孔中心距按照行业通用微动开关的安装边界设计，能够直接替换同规格的传统微动产品，无需对原有设备的安装位做二次修改。顶部的两个插片式接线端采用镀锡铜材，厚度为0.8mm，插片间距符合低压电器接线的安全间距要求，可直接插接配套的端子连接器，也能通过焊线方式完成接线，适配不同设备的接线工艺需求。

　　侧置的触发摆臂采用金属弹片结构，摆臂的触发行程控制在0.5mm以内，触发压力设定在1.5N左右，能够在设备运动部件到达指定位置时快速完成电路通断动作，避免触点拉弧烧蚀的问题。这类微动开关广泛应用在各类自动化设备的行程限位、家电产品的安全触发、工业控制柜的门控检测等场景，比如小型输送线的到位检测、打印机的盖板开合检测、电动工具的启停触发都能见到这类结构的应用。设计过程中对内部触点的接触压力做了反复校核，确保在额定电流下触点接触电阻稳定在毫欧级别，不会出现接触不良导致的信号丢失问题。壳体的拼接结构采用卡扣加超声焊接的方式，能够达到IP40的防护等级，可阻挡日常环境中的粉尘进入内部触点区域，适配多数室内工业场景的使用需求。

　　触发摆臂的活动间隙控制在0.1mm以内，避免长期使用后出现摆臂晃动导致的触发位置偏移，产品的机械寿命设计值达到百万次级，能够满足高频触发场景的长期使用要求。接线插片与内部触点的连接采用铆压工艺，相比焊接结构拥有更好的抗振动性能，在设备运行产生持续振动的工况下也不会出现接线松脱的问题。整体外形尺寸控制在长20mm、宽10mm、高15mm的紧凑范围内，能够适配狭小安装空间的使用需求，不会占用过多的设备内部布局空间。
