四接口集成式气动支路空气分配器

　　这款四接口集成式空气分配器，是气动控制系统里用于单路进气分流为多路独立供气支路的核心辅件，在车间自动化产线、小型气动工装台、实验室气路排布、多工位气动夹具组、轻工包装设备的气动回路中都有高频应用场景。常规分散式气路分流需要在主气路上串联多个三通接头、单独布置截止阀，不仅管路排布杂乱，接头泄漏点数量随支路数量成倍增加，维护时排查故障需要逐段拆检，占用安装空间也更大。这款分配器把主通流腔、支路接口、独立通断旋钮全部集成在一根一体式主筒体上，从结构根源上减少了外接接头数量，整体布局紧凑规整，很适合安装空间局促、需要同时给4个气动执行件同步供气的工位使用。

　　从实际功能特性来看，主筒体为长圆柱中空腔体，一端为封闭平端，另一端可作为主进气口接入车间压缩空气气源，筒身沿轴向均匀布置4组完全相同的支路输出组件。每个支路都自带独立的旋钮式截止阀，操作人员可以单独控制任意一条支路的气流通断，不需要关停总气源就能对单路对应的气动工具、气缸或者气动夹具进行检修、更换，不会干扰其余工位的正常作业。支路输出端采用阶梯式宝塔接头结构，多层递增的锥段可以适配不同内径的气动软管，装配时把软管推过接头锥台，配合喉箍锁紧之后就能实现可靠的气密连接，软管在通气带压状态下也不会轻易松脱。

　　结构设计层面，主筒体采用等径直圆管加工成型，中空内腔作为稳压气腔，当上游气源压力出现小幅波动时，筒体内的储留压缩空气可以起到缓冲稳压作用，避免多个支路同时动作时出现气压骤降、执行件出力不足的问题。四个支路接口沿筒体周向错开、轴向等距排布，相邻两支路的接头、旋钮之间预留了足够的操作空间，操作人员佩戴劳保手套也可以轻松拧动旋钮，不会出现相邻部件干涉、拧动时磕碰手指的问题。每个支路的阀座直接和主筒体外壁焊接或者整体机加工成型，省去了额外的阀块连接密封面，大幅降低了潜在的泄漏概率。旋钮采用滚花小圆头结构，表面增加摩擦力，不需要借助扳手就可以手动完成开关操作，日常启停调节效率很高。

　　安装边界与外形尺寸方面，整体结构沿主筒体轴向延伸，总长度由四个支路的排布间距决定，径向最大尺寸为宝塔接头末端到筒体外壁的垂直距离，安装时既可以通过主筒体两端的预留安装孔固定在设备机架立面、工作台台面上，也可以通过配套管卡固定在设备型材横梁上。布置管路时需要注意，主筒体轴线尽量保持水平，四个支路接头朝向操作侧，方便软管插拔和旋钮操作；筒体周边要预留出不小于接头长度的操作空间，避免软管弯折半径过小导致气路堵死。主进气端接入气源前建议配套前置三联件，过滤压缩空气中的冷凝水与杂质，避免杂质进入分配器内腔造成阀芯密封面磨损、支路关闭后出现漏气。

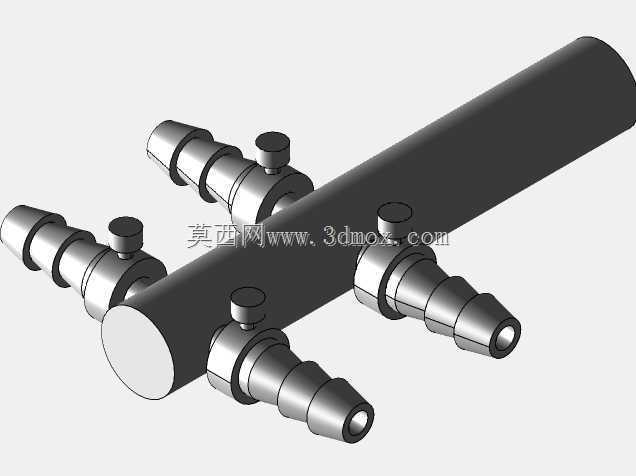

　　在三维建模过程中，完整还原了主筒体的中空内腔壁厚、宝塔接头的每一级锥台台阶、旋钮的圆柱外形与阀座衔接过渡，所有配合部位的衔接圆角、端面倒角都按照实际机加工工艺做了还原，没有出现建模时的特征干涉：支路阀座和筒体相交处的相贯线完整，旋钮和阀杆的同轴度符合装配逻辑，接头的锥度尺寸适配市面上常用的气动软管规格。这类集成式分配器替代了传统零散接头拼接的分流方案，气路整洁度、维护便捷性、密封可靠性都有明显提升，在多工位气动工装、小型自动化设备的气路搭建中可以直接选型参考，建模时的装配约束逻辑也可以直接用于后续工程图导出、气路模拟仿真工作。
