集成地雷架的杠铃片存储训练工作站

　　这套结构面向商用健身房、私教工作室和小型体能训练房，解决的是自由重量区最常见的两个现场问题：杠铃片散放占地，地雷管训练附件落地后晃动、移位或需要临时拆装。方案把立式配重片存储、杠铃临时承托和地雷管训练接口整合在同一钢制框架内，训练结束后器械可以直接归位，减少地面零散支架和多余底盘。

　　框架主体采用方管焊接思路，底部设置横向支脚并向后延展，形成较宽的支撑多边形。配重片存储轴分布在架体两侧和前部，轴端保留装卸间隙，片体沿轴向套入后由端部挡销或加粗轴肩限位，避免大重量片在取放时滑出。架体中部预留杠铃杆搁置位，杆身可横向停放在软垫或开口支撑上，训练者不必把整根杠铃放回远处深蹲架，也能让杠铃片在暂存时保持离地。

　　地雷管接口被整合到架体下部靠近主立柱的位置，而不是独立放在地面。杠铃杆一端插入套筒后，套筒通过销轴、轴承或耐磨衬套与架体连接，可完成上下俯仰和左右小角度摆动。该位置靠近框架重心，地雷管做划船、推举、转体或硬拉爆发动作时，水平反力和倾覆力矩直接传到主架，再由底部支脚承担，稳定性优于单独的落地式地雷座。结构设计时需要关注套筒轴线高度、插杆内径和转动间隙，保证杠铃杆转动顺畅，同时不让侧向旷量影响动作轨迹。

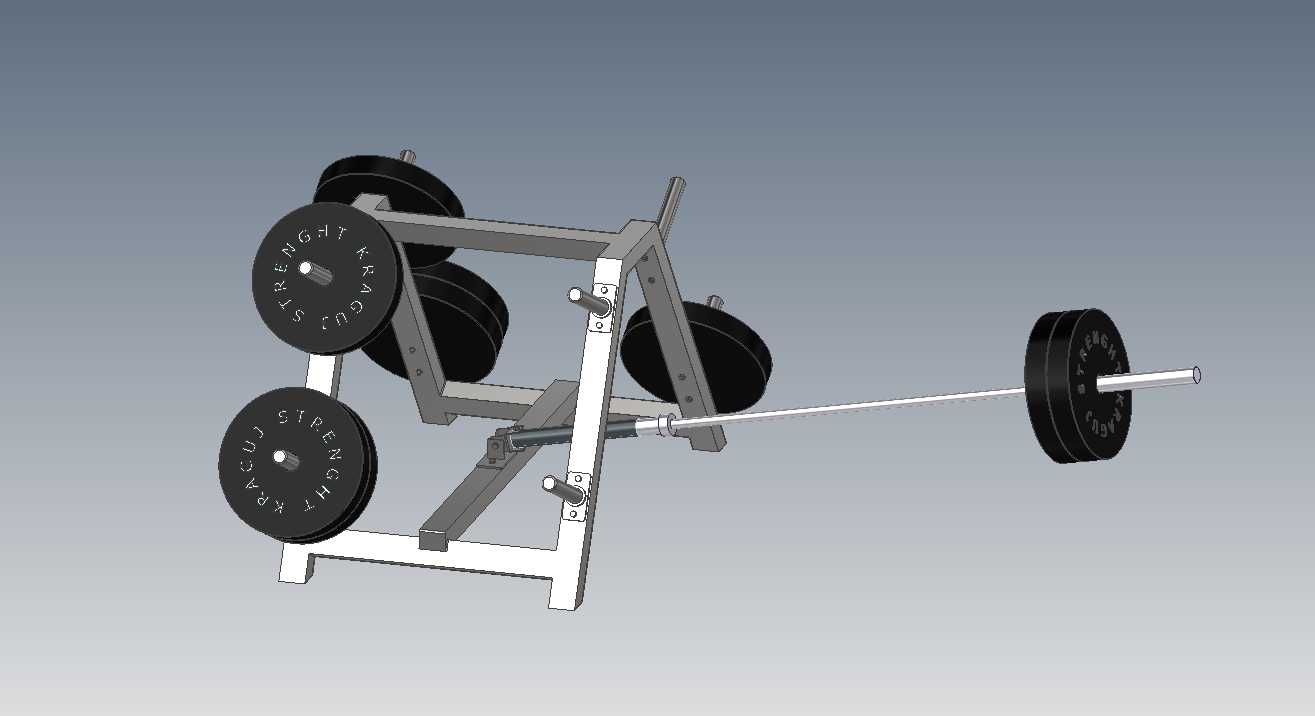

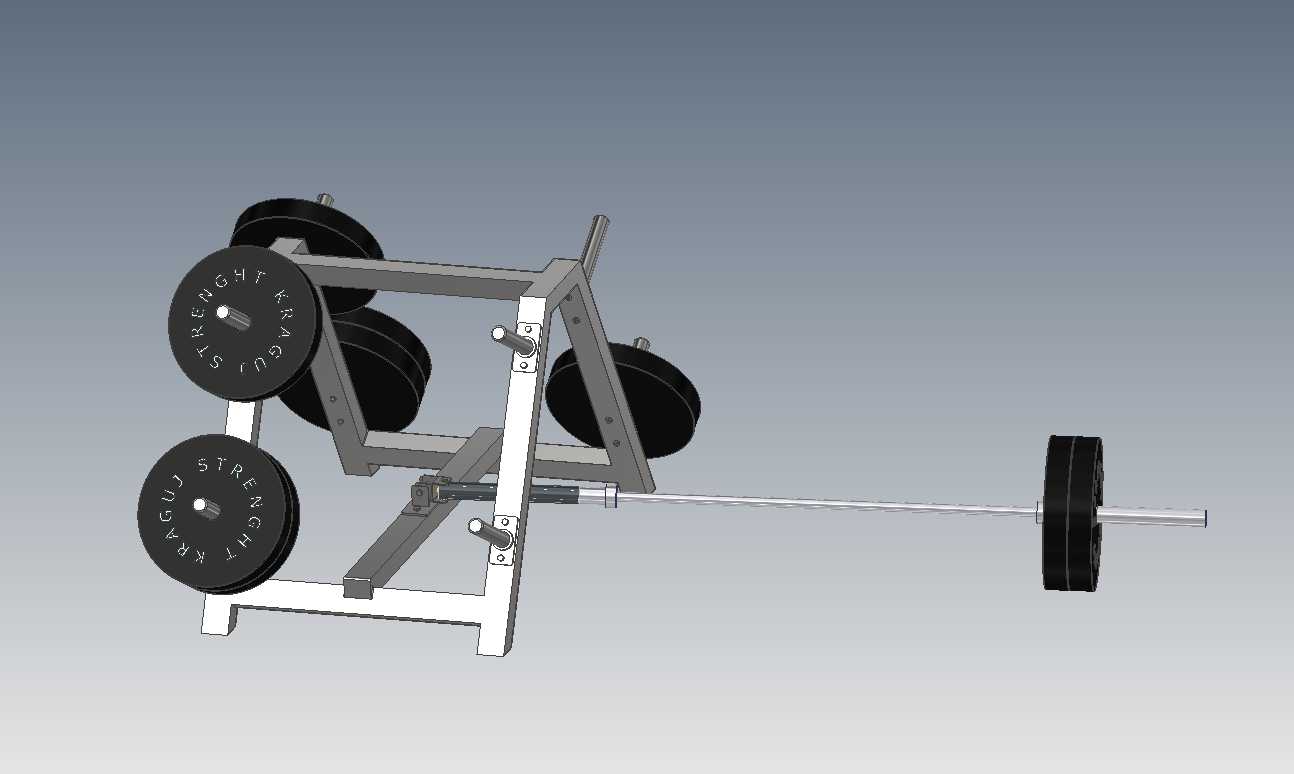

　　外形上，架体并非单纯片架，而是由立柱、斜撑、底梁、存储轴和地雷管套筒组成的空间桁架。前侧斜撑既承担片轴载荷，也为人员取片留出脚部空间；后侧横梁用于连接两片侧架，提高扭转刚度。安装边界方面，设备需要在架体前方预留杠铃杆伸出长度和人员站位，侧向留出片体直径对应的取放空间，后方则保留清洁和维护距离。地面应平整，底脚可增加橡胶垫，以降低冲击噪声并防止滑动。

　　从建模角度看，片轴间距不能只按片体厚度堆叠，还要考虑手指取放、不同孔径片型混放以及杠铃杆临时停放后的干涉。承重轴与立柱连接处应布置加强板，焊缝位置避开高频插拔磨损区；地雷管套筒则需单独表达转动副和限位关系，便于后续出工程图时核对销轴尺寸。整体结构强调紧凑归位、训练稳定和现场动线清晰，适合自由重量区作为多功能力量训练与配重存储组合单元使用。
