双轮式足球抛射训练装置结构设计

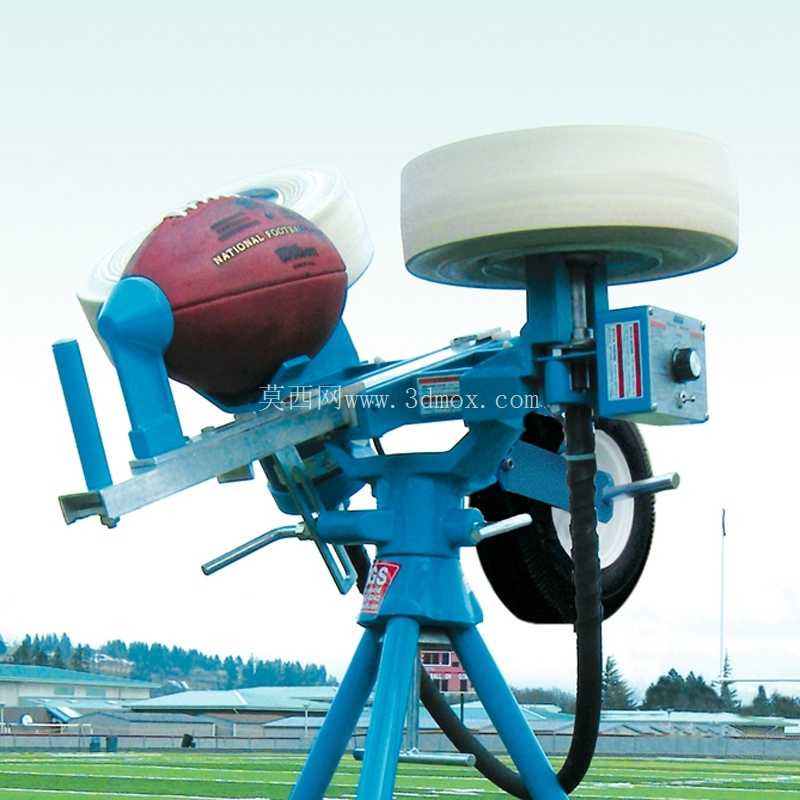

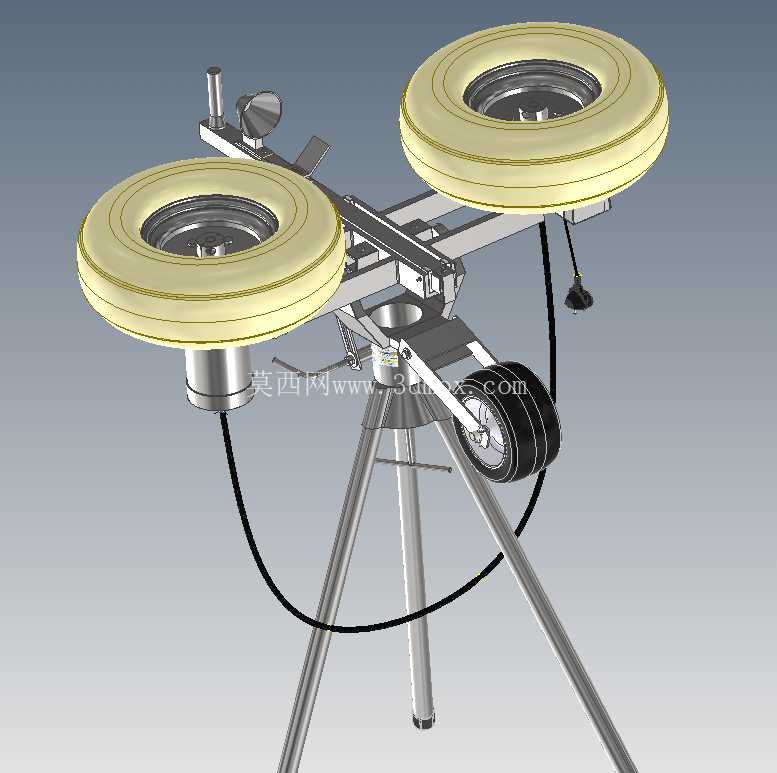

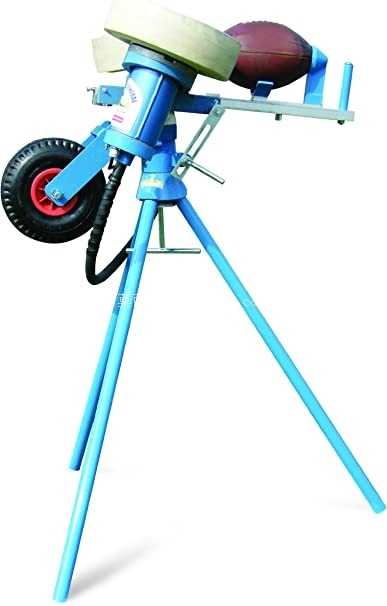

　　该装置核心采用双摩擦轮对置布局，两轮预留适配足球外径的夹持间隙，通过两轮差速或同速反向旋转产生的摩擦力，将置入间隙的足球沿设定方向抛出，可通过调整两轮转速差控制出球的旋转强度与弧线轨迹，匹配不同训练场景下的传球、射门模拟需求。支撑结构采用可伸缩三脚架形式，支腿为金属圆管材质，单腿带有多档高度调节锁止结构，可根据训练场地平整度、训练人员身高及出球高度要求，在0.6米至1.2米范围内调整整机作业高度，支脚末端配有防滑橡胶垫，可在人造草坪、室内塑胶场地、硬化地面等不同场地条件下保持放置稳定性，避免连续发球过程中设备移位。

　　从实际应用场景来看，这类装置主要服务于校园足球青训、职业俱乐部日常训练、个人技术提升练习等场景，可替代人工完成重复性的传球、高空球、弧线球输送，降低陪练人员的劳动强度，同时可实现稳定的出球频率与落点控制，帮助训练者形成固定的动作肌肉记忆。设计过程中因缺乏成熟同类设备的公开尺寸参数，所有结构尺寸均围绕标准5号足球的外径、重量参数推导确定，摩擦轮外圈采用软质弹性材质，既保证足够的摩擦力带动球体加速，又避免硬接触对足球表皮造成过度磨损，轮体内部为刚性支撑轮盘，通过键连接固定在驱动轴上，保证高速旋转下的动平衡稳定性。

　　横向调节机构采用燕尾槽滑台结构，双轮组件整体安装在横向滑台上，可沿横梁方向调整两轮的中心距，适配不同磨损程度、不同气压的足球，避免因球体尺寸偏差导致的卡球、摩擦力不足打滑问题；俯仰调节结构位于横梁与三脚架的连接节点处，采用带刻度的铰接锁紧结构，可在-10度至45度范围内调整出球仰角，覆盖地滚球、平快球、高空过顶球等多种出球轨迹需求，锁紧机构采用快拆手柄设计，无需额外工具即可快速完成角度调整。驱动部分采用两台独立的直流驱动电机，分别对应两个摩擦轮，电机安装座带有张紧调节结构，可调整电机轴与摩擦轮轴的中心距，保证传动带的张紧度处于合理区间，减少动力传输过程中的打滑损耗；电机供电线路沿支腿内侧走线，避免线路外露被球体击打或人员踩踏造成损坏，线路末端预留调速控制器接口，可外接控制模块调整电机转速，实现出球速度在30km/h至80km/h范围内的无级调节。

　　整机的安装边界需满足：三脚架完全展开时支腿最大跨距为1.1米，放置区域需预留至少1.5米见方的平整空间，设备正前方出球方向5米范围内不得有硬质遮挡物，避免高速弹出的球体碰撞造成损坏；设备总重量控制在18kg以内，支腿收拢后整体长度不超过0.8米，可放入普通车辆后备箱，满足不同训练场地之间的转运需求。结构设计过程中重点校核了三脚架的承重稳定性，当双轮组件调整至最大仰角、电机满功率运行时，整机重心始终落在三脚架支撑面范围内，不会出现倾覆风险；所有转动连接部位均加装了自润滑轴承，减少长期使用后的磨损量，延长设备维护周期，摩擦轮外圈的弹性层设计为可快拆更换结构，当表层磨损至摩擦力不足时，无需拆解整体轮组即可完成更换，降低后期使用成本。
