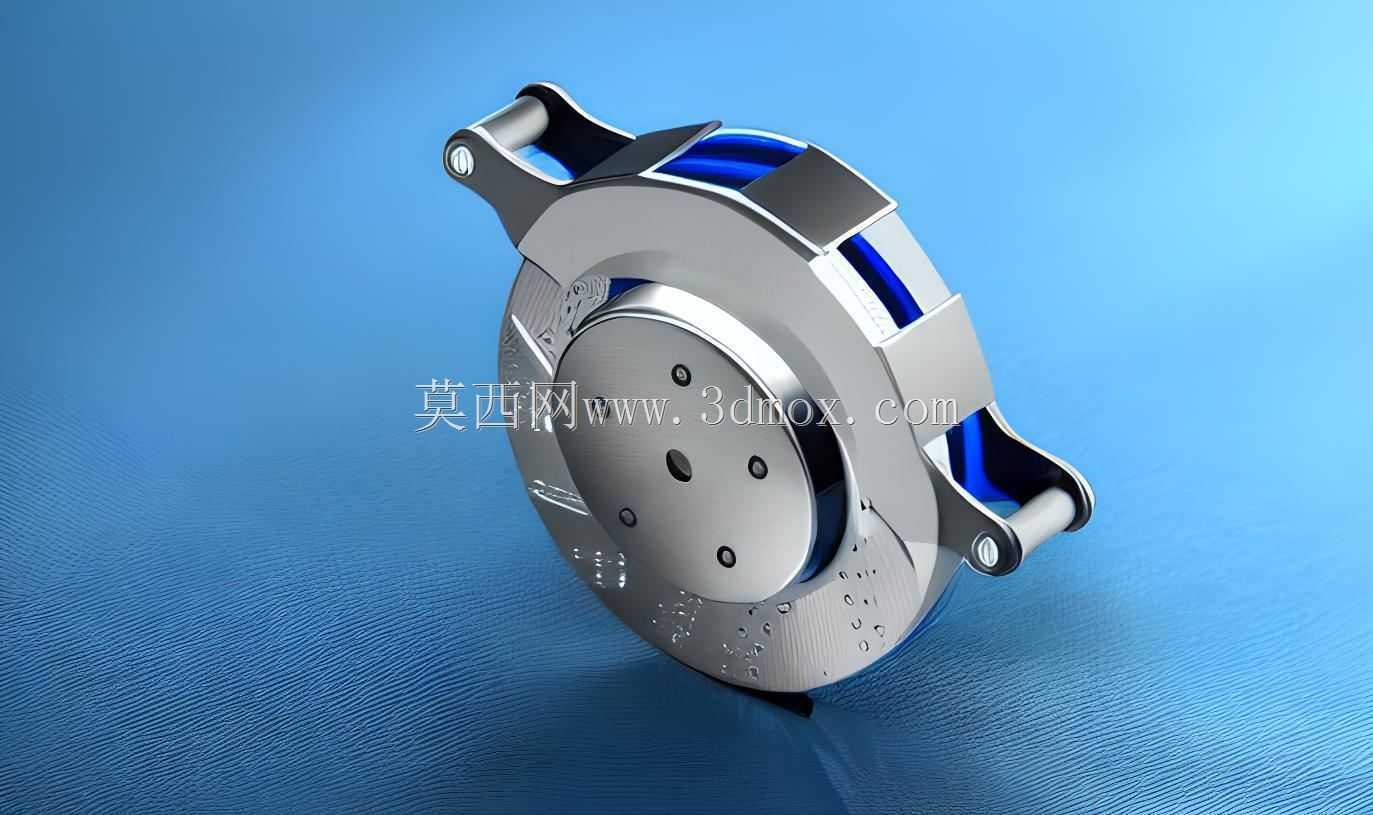

车用简易浮动卡钳盘式制动结构

　　这套盘式制动结构的设计，最初是针对轻型乘用车辆后轮制动场景做的简化方案，区别于大载荷商用车用的全盘式制动，也比常规家用车的定钳式结构更紧凑，适配整备质量1.2-1.6吨级的前驱车型后轮使用，日常行驶中承担常规行车制动、坡道驻车辅助的功能，在连续制动工况下，盘式结构的散热表现优于鼓式制动，能减少热衰减带来的制动力下降问题。

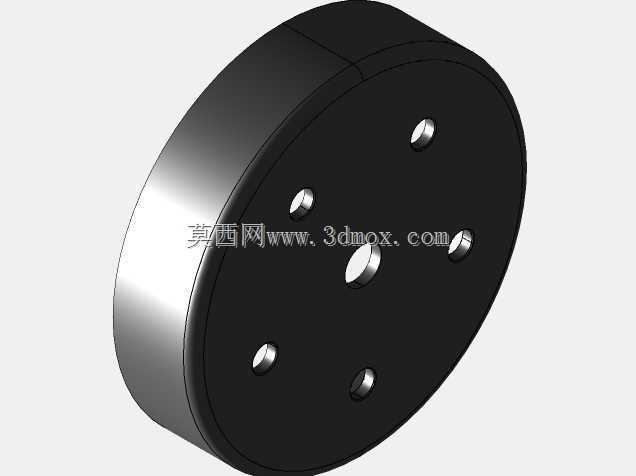

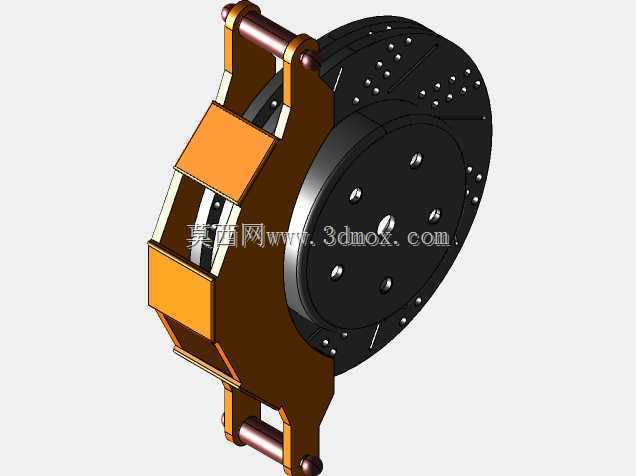

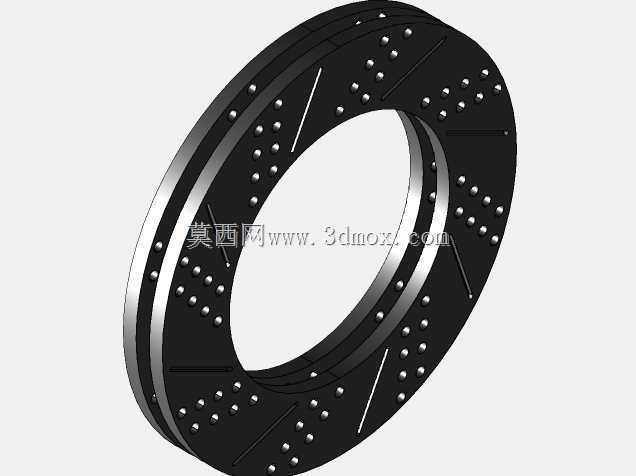

　　从结构设计逻辑来看，卡钳本体采用浮动式设计思路，卡钳支架通过两个导向销与安装支座连接，制动时内侧活塞推动摩擦片先贴合刹车盘内侧工作面，反作用力带动卡钳本体沿导向销滑动，让外侧摩擦片同步压向刹车盘外侧，这种结构只需要单侧布置活塞，相比定钳式双侧活塞的方案，减少了液压管路的布置复杂度，也降低了卡钳本体的整体重量，同时对刹车盘端面跳动的容忍度更高，不容易出现制动拖滞的问题。刹车盘采用通风盘结构，盘体内部布置径向散热筋，车辆行驶时气流顺着散热筋穿过盘体内部，带走制动摩擦产生的热量，盘面的螺栓孔按照PCD100的规格布置，适配多数紧凑型家用车的轮毂安装孔位，中心定位孔直径57.1mm，与常规乘用车轮毂中心孔尺寸匹配，不需要额外加装变径圈就能完成定位安装。

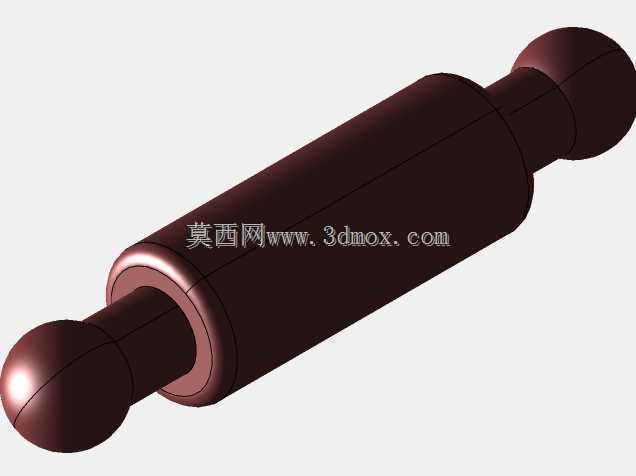

　　安装边界方面，卡钳安装支座的两个固定螺栓孔中心距为120mm，螺栓规格采用M12×1.5的细牙螺纹，安装时需要保证卡钳中心与刹车盘旋转中心的同轴度误差不超过0.1mm，否则会出现摩擦片偏磨、制动抖动的问题。摩擦片的磨损极限厚度设定为2mm，不含背板的摩擦材料初始厚度为12mm，日常维护时可以直接从卡钳外侧拆下固定销更换摩擦片，不需要整体拆卸卡钳本体，降低了维保的操作难度。导向销表面做了镀硬铬处理，配合橡胶防尘套，能避免泥水、沙尘进入销孔导致卡钳滑动卡滞，在非铺装路面行驶的场景下，这种密封结构能大幅降低卡钳回位不良的故障概率。

　　设计过程中特意简化了驻车制动的集成结构，没有在卡钳内部集成驻车机械推杆，而是适配单独的鼓式驻车结构，也就是常说的盘鼓结合方案，行车制动靠外侧的盘式结构承担，驻车制动靠刹车盘中心的鼓式结构实现，这样既保留了盘式制动行车时的散热优势，又避免了盘式卡钳集成驻车结构带来的复杂度提升，适合成本控制要求较高的经济型车型使用。刹车盘的有效摩擦半径为110mm，匹配直径54mm的单制动活塞，在制动液压压力达到10MPa时，能提供足够的制动力矩，满足后轮制动力分配的要求，不会出现后轮先抱死的不稳定工况。

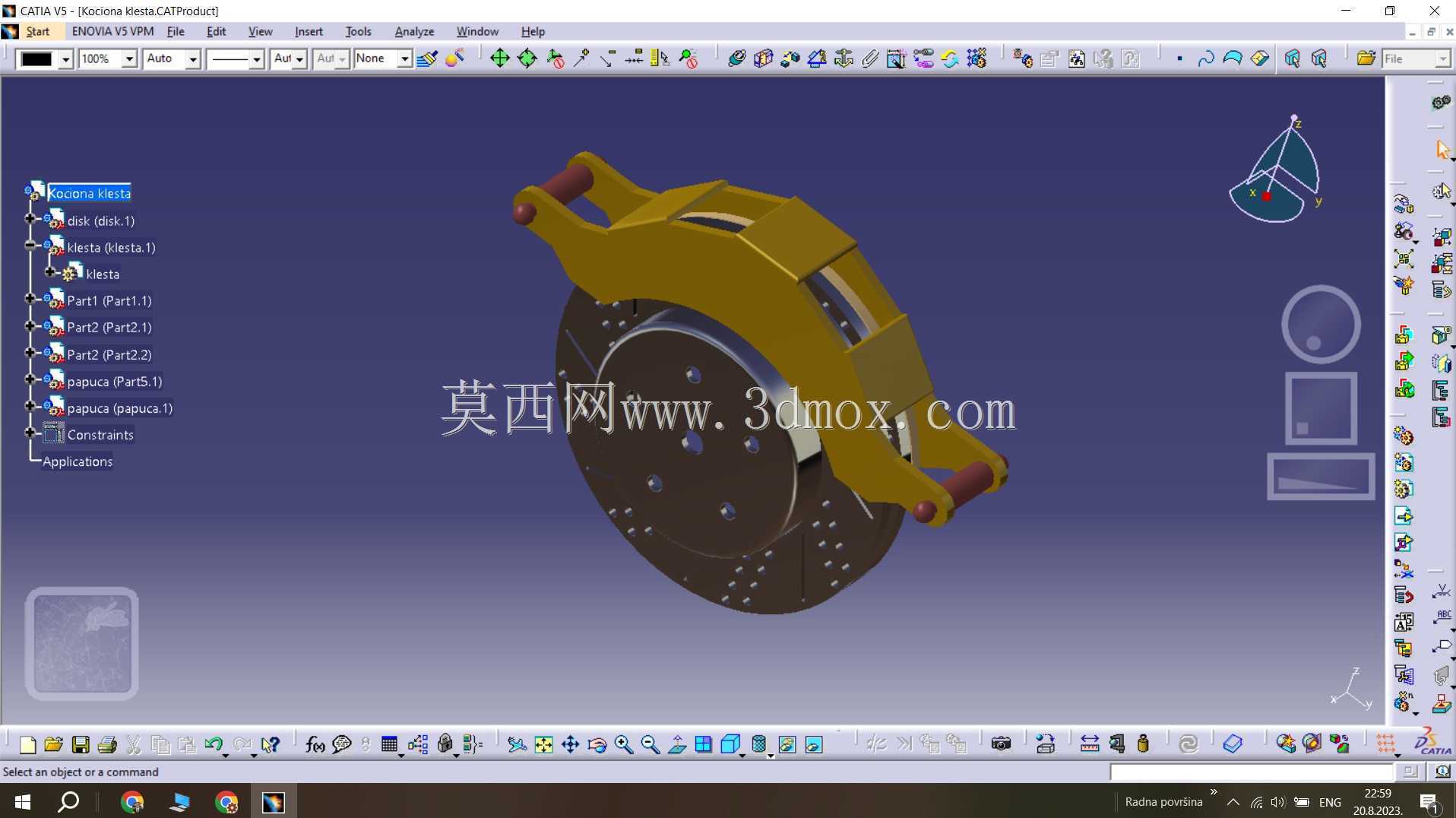

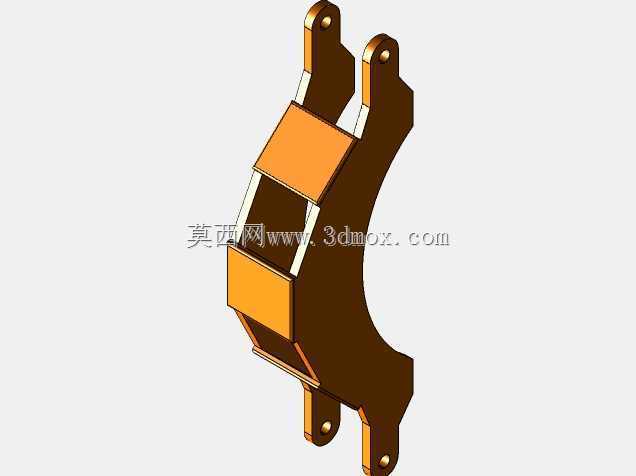

　　从三维建模的细节来看，卡钳本体的加强筋布置在受力最大的钳臂位置，通过有限元校核，在最大制动力工况下钳臂的变形量不超过0.15mm，能保证摩擦片与刹车盘的全面贴合，不会出现局部压力过大导致的摩擦片异常磨损。摩擦片的背板采用冲压钢板结构，表面做了防锈涂层，摩擦材料与背板之间通过粘接加铆接的方式固定，避免大制动力下摩擦材料脱落。刹车盘的安装端面做了0.05mm的平面度要求，安装后刹车盘的端面跳动量控制在0.03mm以内，能有效避免高速制动时的方向盘抖动问题。

　　实际装车场景中，这套结构适配15-16寸的轮毂，卡钳本体与轮毂辐条之间的最小间隙为3mm，不会出现轮毂与卡钳干涉的问题，不需要加装轮毂垫片就能直接安装。制动管路的接口布置在卡钳内侧上方，采用标准的M10×1制动管接头，与常规乘用车的制动硬管、软管规格通用，不需要单独开发配套管路。排气螺钉布置在卡钳的最高位置，更换制动液排气时不需要额外调整卡钳角度，就能把管路内的空气完全排净，降低了维保操作的难度。
