PVC给排水管路110转50变径套筒结构

　　在民用建筑给排水、市政排污管路、家装水电改造以及小型农田灌溉管网的布设作业中，不同公称直径管路的平顺转接一直是管路施工里的常见需求，这款异径转接件正是针对大管径到小管径的直通变径场景设计，无需额外加装转接法兰或多段接头拼接，就能实现110mm外径管路到50mm外径管路的同轴对接。从结构设计逻辑来看，整体采用同轴回转体构型，大端与小端的承插接口分别匹配对应规格管材的标准外径，接口内壁预留了标准承插深度，能够满足PVC管材粘接施工的插入量要求，避免因插入深度不足导致的管路脱开、渗漏问题。

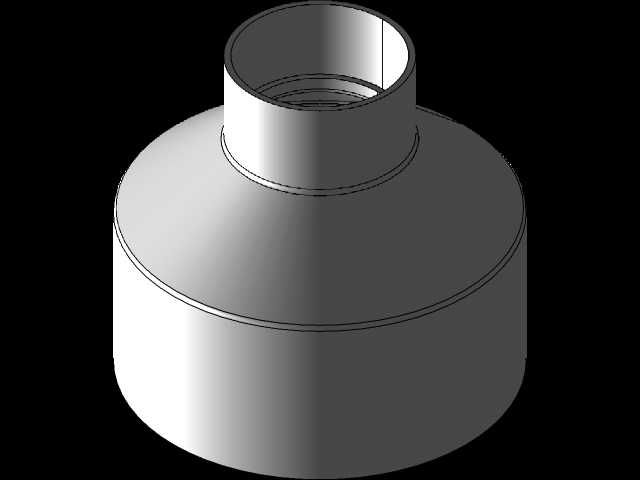

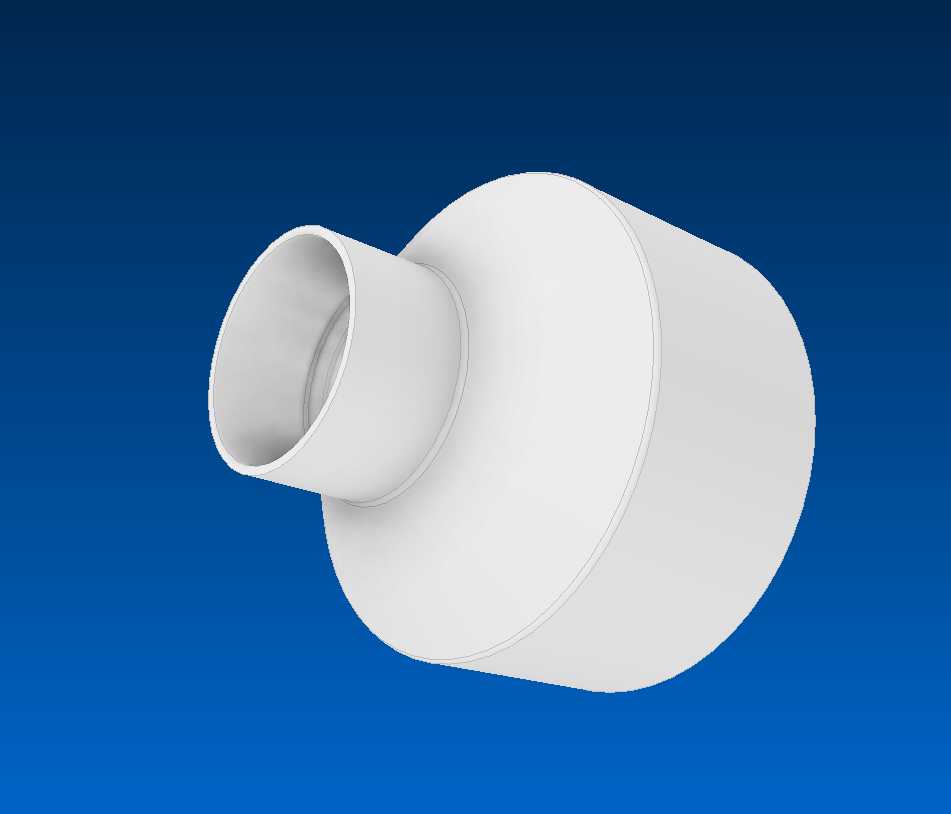

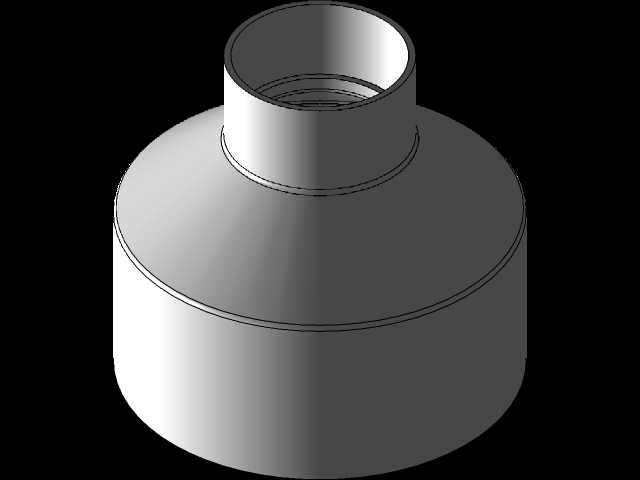

　　过渡段采用平缓的锥面变径结构，而非直角台阶式转接，这种设计一方面能够降低管路变径位置的局部流阻，减少给排水过程中此处的紊流、噪音以及杂物滞留堵塞的概率，另一方面也能让注塑成型过程中的熔体流动更顺畅，减少成型件内部的应力集中，提升成品的结构强度。从安装边界来看，整体外形为同轴圆柱加过渡锥段的结构，最大外径与110mm规格管材的外接尺寸匹配，安装时不需要额外扩大管路穿墙、穿楼板的预留孔径，小端长度与标准50mm管材接头的安装空间要求一致，能够直接适配现有管路的安装间距，不需要裁切两侧管材调整安装空间。

　　在实际应用场景中，这类变径套筒常被用于建筑排水立管到支管的转接、户外雨水收集管路的分支变径、水产养殖循环水管路的管径切换，相比采用多个接头拼接的变径方案，一体式的结构减少了接缝数量，也就降低了长期使用过程中渗漏的风险。建模过程中严格参照PVC给排水管件的行业尺寸规范，承插接口的公差带匹配常规PVC管材的外径公差范围，能够保证虚拟装配时与标准管材模型的配合间隙符合实际施工的粘接公差要求，过渡段的壁厚保持均匀一致，避免出现壁厚突变导致的注塑缩痕、强度不足问题，两端接口的端面都做了微小的倒角处理，既方便实际施工时管材的插入导向，也能去除端边的飞边毛刺，避免安装时划伤施工人员。
