20mm规格给水用PVC管道端盖结构

　　从功能特性上看，这个端盖采用的是插接式结构，和同规格PVC管材直接承插配合，不需要额外加工螺纹，安装时只需要在管材外壁均匀涂抹PVC专用粘接剂，插入端盖的承口内部等待固化即可完成密封，相比螺纹式封堵，安装效率更高，也不需要额外缠绕生料带做密封，非常适合小口径PVC管路的快速布设。做结构设计的时候，首先要明确安装边界，这个端盖适配的是外径20mm的标准PVC给水管，承口的内径尺寸要控制在合理公差范围内，既要保证涂抹粘接剂后能顺利插入管材，又要避免间隙过大导致粘接层厚度不均出现渗漏隐患。日常民用给水、家装水路改造、小型工业循环水支路的管路布设场景里，这类20mm规格的PVC端盖是出镜率极高的管路末端封堵零件，很多刚入行的结构设计人员容易把这类小配件的结构想的过于简单，实际在做三维建模和选型匹配时，要考虑的工程细节一点不少。首先说实际使用场景，不管是家装里临时预留的给水点位封堵、户内冷水支路改线后的末端封闭，还是小型设备循环冷却水系统里的支路预留口封堵，这类端盖都要长期承受管路内的静水压力，同时还要适配PVC管材的插接公差，不能出现渗漏、松脱的问题。

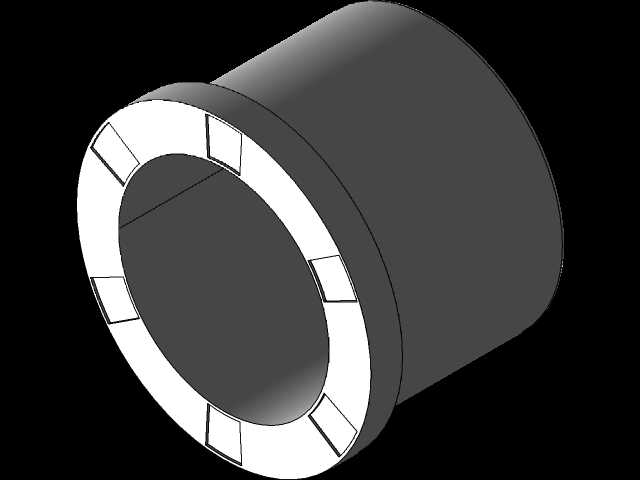

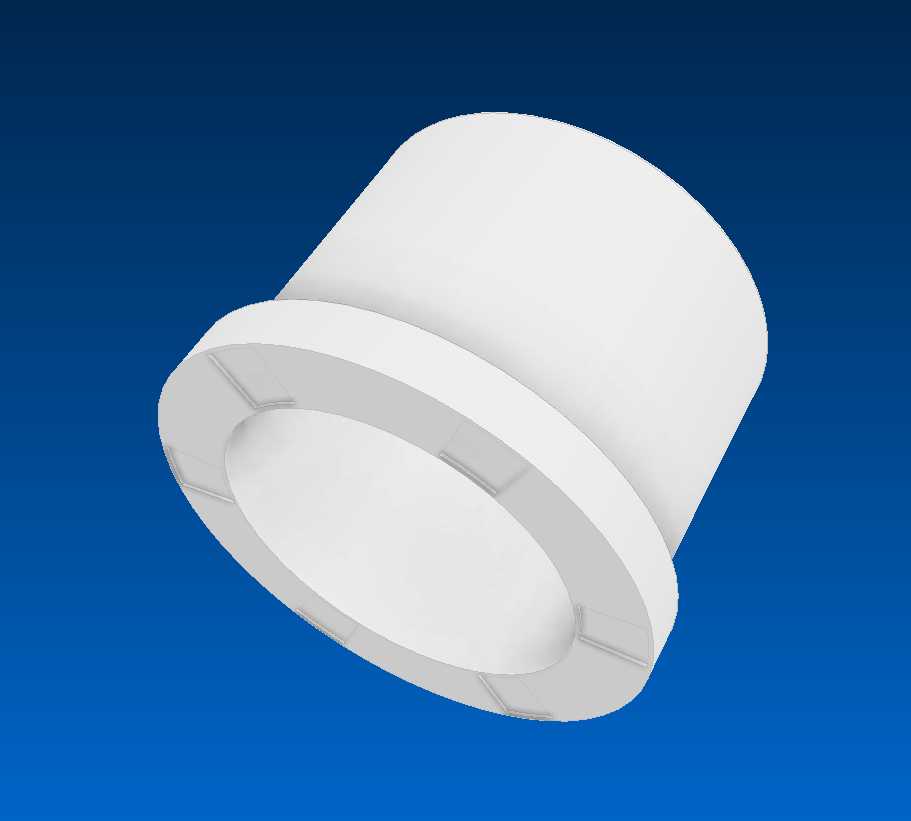

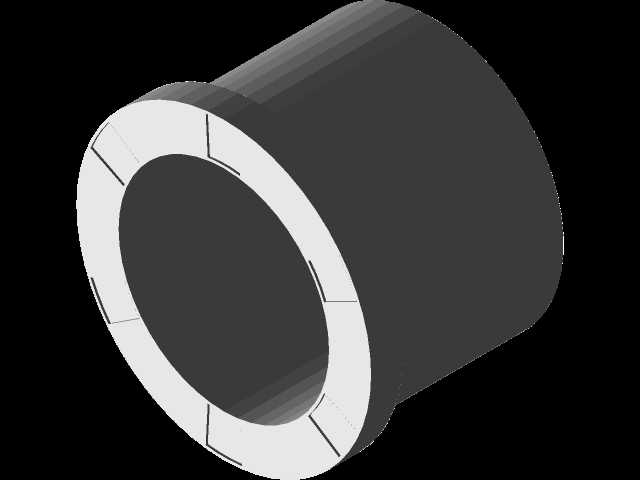

　　端盖外侧的凸缘结构不是多余的设计，一方面是安装时可以给施工人员提供受力面，方便把端盖推压到位，另一方面也能作为插接深度的限位结构，当管材插到承口底部时，凸缘端面刚好和管材端面贴合，直观判断安装是否到位，同时凸缘也能提升端盖整体的结构强度，避免长期受内压出现端盖平面鼓胀变形的问题。承口内部的几道加强筋结构，是很多建模时容易忽略的细节，这些筋条沿着承口内壁周向均匀分布，一方面可以增加承口和管材外壁的接触摩擦力，提升粘接后的连接强度，另一方面也能在承口和管材配合时起到导向作用，避免插接时出现偏斜，导致粘接剂被挤到一侧影响密封效果。

　　端盖的封闭端做了适当的壁厚加厚处理，因为这个位置是直接承受管路内水压力的部位，壁厚过薄容易在长期水压作用下出现蠕变开裂，尤其是在一些高层供水的场景里，管路静压可能达到0.3MPa以上，壁厚设计要满足长期承压的强度要求，同时也要兼顾注塑生产的工艺性，壁厚尽量保持均匀，避免出现注塑缩痕、内部气孔等生产缺陷，影响零件的结构强度。在做三维建模的时候，要注意承口内部的脱模斜度设计，因为这类PVC零件都是注塑成型，承口内壁如果没有合理的脱模斜度，生产时很容易出现脱模拉伤，影响内壁的表面粗糙度，进而影响和管材粘接的密封效果。另外端盖的外边缘都做了圆角过渡，没有尖锐的棱角，一方面是避免施工安装时划伤操作人员，另一方面也能减少注塑时的应力集中，提升零件的抗冲击性能，避免安装过程中敲击受力时出现开裂。很多人在选型这类管件的时候，只看公称通径是否匹配，忽略了承口深度这个关键参数，承口深度如果设计过短，管材插入的配合长度不足，长期受水压和管路振动影响，很容易出现松脱渗漏；如果承口深度过长，又会造成材料浪费，同时增加安装时的插接难度，这个20mm规格的端盖承口深度是经过实际工程验证的，既保证足够的粘接配合长度，又不会造成不必要的材料损耗。

　　在实际管路系统里，这类端盖除了做永久封堵之外，也经常用于临时封堵，比如管路试压的时候，把预留的管口用这类端盖封堵后就可以进行打压测试，后期如果需要接驳支路，只需要把端盖切割掉，就可以继续延长管路，非常灵活。设计这类小零件的时候，不要觉得结构简单就随意画，要结合实际安装的工况、注塑生产的工艺要求、长期使用的老化性能等多方面因素考虑，比如PVC材料本身有一定的低温脆性，在结构边角处做圆角过渡，就能大幅降低低温环境下受撞击开裂的概率；承口内壁的筋条高度不能过高，否则会导致管材无法插到底，影响安装的密封性。另外端盖的封闭平面不需要做额外的加强筋，因为平面部分的壁厚已经足够承受常规给水压力，额外加筋反而会导致注塑时表面出现缩痕，影响外观质量，同时也会增加不必要的模具加工成本。在做管路整体建模装配的时候，要注意端盖安装后凸缘外侧的空间预留，不能把其他管路或者结构件紧贴凸缘安装，要留出足够的操作空间，方便后期如果需要拆卸更换端盖的时候，有足够的操作位置，虽然这类粘接式的端盖一般是一次性安装，但实际工程里难免会有后期改路的需求，预留操作空间能大幅降低后期改造的难度。
