20mm规格PVC螺纹连接活接法兰结构

　　这款20mm规格的PVC螺纹法兰，是民用给排水、小型化工流体输送、家装净水系统管路中常用的可拆卸连接件，日常在户内供水支路改造、小型水处理设备接驳、实验室纯水系统管路搭建场景中十分常见，核心作用是实现PVC管路与带对应螺纹接口的阀件、设备端口的快速对接，同时保留后期拆卸维护的便利性，避免传统胶粘法兰一旦粘接就无法拆解的弊端。

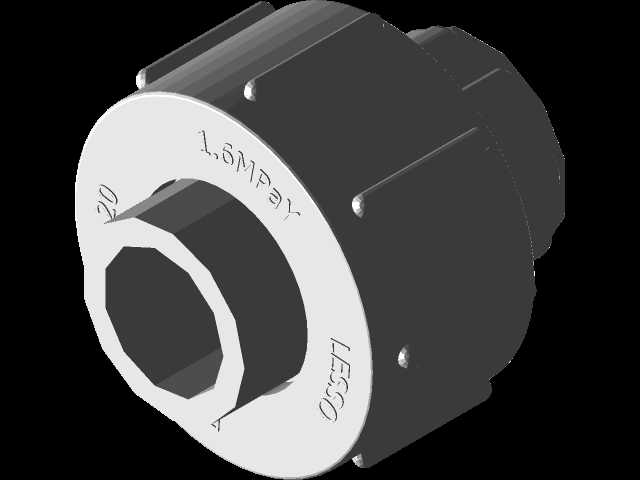

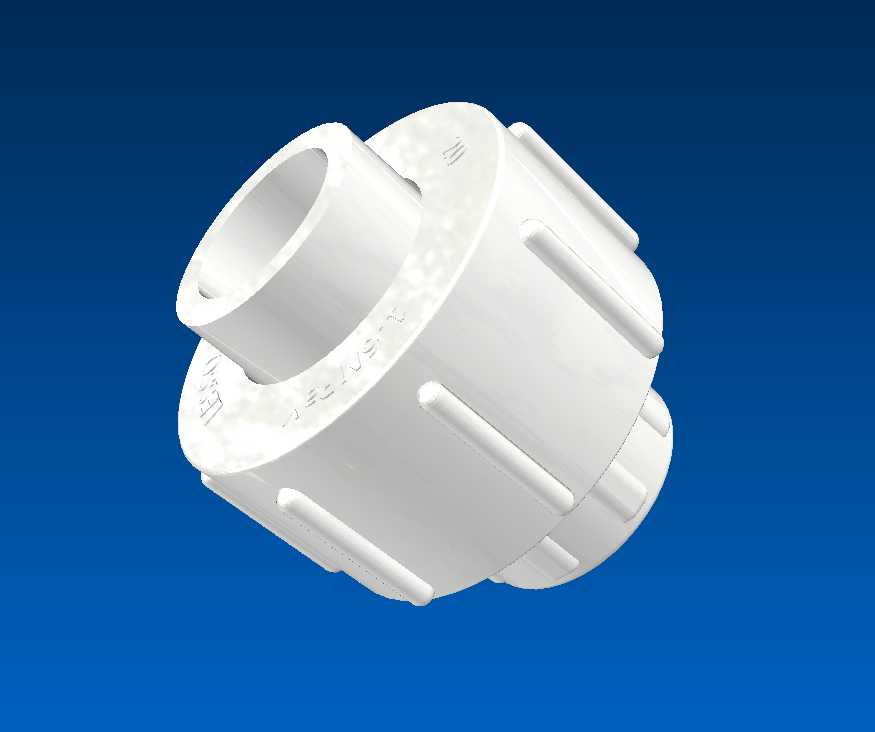

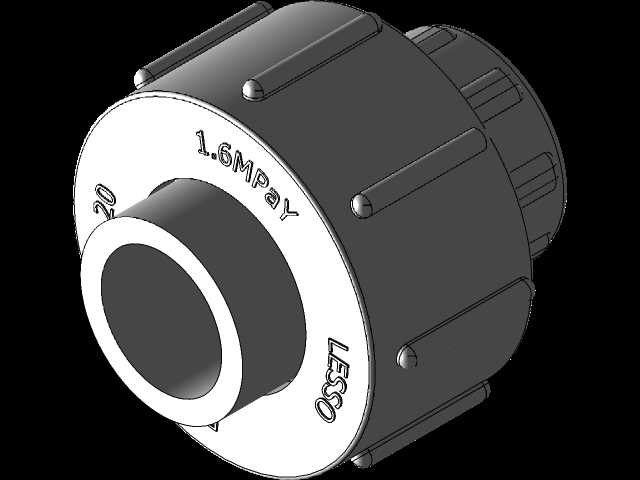

　　从结构设计逻辑来看，这款法兰采用了活接式三段组合结构，包含带承插端的主体、锁紧螺帽、带内螺纹的对接端三个核心部分，主体承插端适配外径20mm的PVC硬管，安装时可通过PVC专用胶粘剂与管路实现密封粘接，对接端的内螺纹可直接匹配同规格外螺纹的阀件、仪表或者设备接口，中间的锁紧螺帽带有周向均匀分布的防滑凸筋，无需专用工具，徒手即可拧紧实现密封，凸筋的高度和间距经过优化，即便手上沾有水渍或者少量油污，也能提供足够的摩擦力，不会出现拧动打滑的问题。

　　在安装边界上，这款法兰整体最大外径约为42mm，锁紧螺帽的轴向长度约为28mm，安装时需要在对接端预留至少15mm的轴向操作空间，方便螺帽的拧动操作，承插端的插入深度为18mm，配管时需要提前在管材上标记插入深度，避免插入不到位导致粘接处渗漏。密封结构上，螺帽与对接端之间内置了楔形橡胶密封圈，当螺帽拧紧时，密封圈会被挤压填充两个对接端面的间隙，无需额外缠绕生料带即可实现1MPa以内工作压力下的无渗漏密封，相比传统螺纹直接缠绕密封的方式，大幅降低了对安装人员操作熟练度的要求，也避免了生料带碎屑进入管路造成下游阀件或者喷头堵塞的问题。

　　材质上整体采用硬质UPVC材质注塑成型，耐普通酸碱腐蚀，重量仅为同规格金属法兰的六分之一，不会出现锈蚀问题，适配常温下输送清水、弱酸碱流体的管路场景，日常使用中如果出现密封圈老化渗漏，只需拧开螺帽更换同规格密封圈即可，无需整体切割管路更换配件，大幅降低了后期维护的成本和操作难度。建模过程中需要重点关注锁紧螺帽的防滑凸筋拔模角度，一般设置为1.5度即可满足注塑脱模要求，同时要保证承插端的内径公差控制在±0.1mm以内，避免与管材配合间隙过大导致粘接强度不足，螺纹端的螺纹采用标准G1/2管螺纹，建模时要注意螺纹收尾处的退刀槽结构，保证实际加工时螺纹可以完整成型，不会出现螺帽拧不到位的问题。
