立式工业搅拌装置三维结构设计

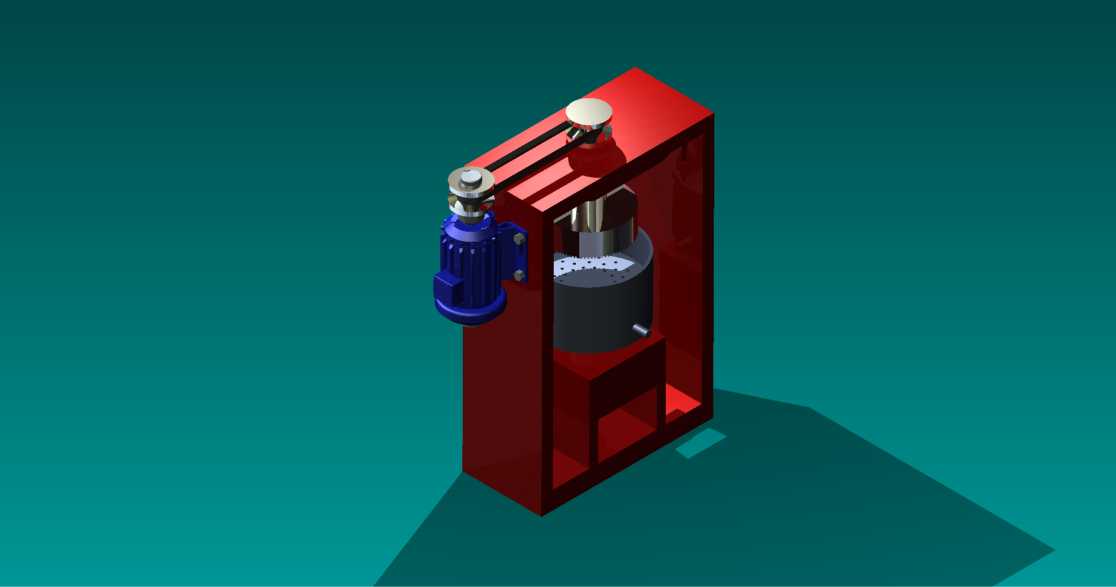

　　该立式搅拌装置主要面向中小批量固液混合、高粘度浆料搅拌工况，常见应用于精细化工配料、食品原料均质、小型建材浆料制备等生产场景，可完成不同配比物料的均匀混合、分散作业，适配敞口或配套密封盖的圆柱型搅拌罐体安装。从结构设计逻辑来看，整体采用框架式立式承载布局，红色方管焊接构成的机架作为核心承载基体，将驱动单元、搅拌执行单元、罐体定位区域沿垂直方向依次排布，最大化压缩设备水平方向占地空间，适配车间内狭小工位的布置需求。

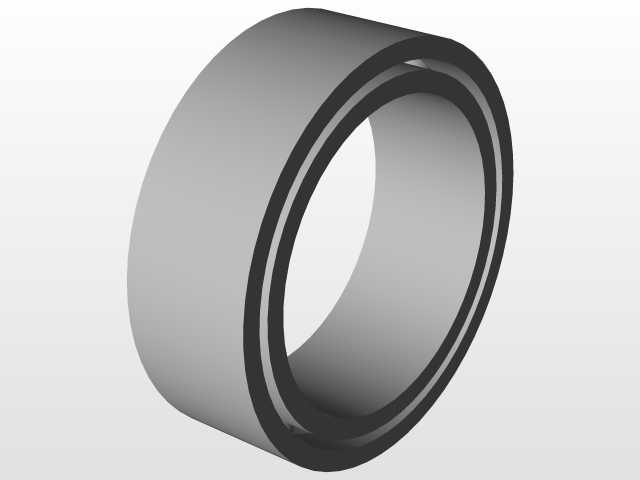

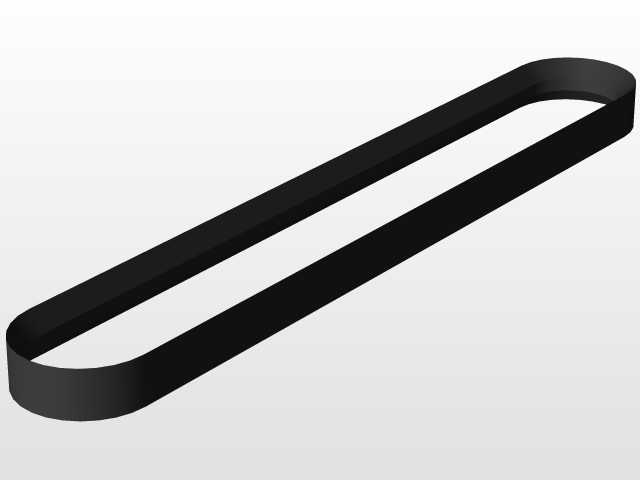

　　驱动端采用侧装式减速电机与带传动组合的动力传输方案，电机输出的扭矩经带轮减速后传递至垂直布置的搅拌主轴，带传动结构可在搅拌负载出现瞬时过载时通过皮带打滑保护电机与主轴部件，降低硬连接冲击带来的零件损坏概率，同时侧装电机的布局也方便日常运维时的皮带张紧度调整、电机检修拆卸作业，无需拆解上部搅拌端结构。搅拌执行端配置带刮壁结构的桨叶组件，桨叶外缘与罐体内壁保留均匀的小间隙，搅拌过程中可同步刮除粘附在罐壁的物料，避免物料长期粘壁结垢影响混合效果，主轴上部设置的手轮结构可实现搅拌桨的手动升降调整，方便换料时的罐体清理、桨叶维护操作，也可适配不同液位高度的搅拌作业需求。

　　安装边界方面，机架底部预留与安装基础连接的地脚固定孔位，可直接通过膨胀螺栓固定在混凝土地面或配套的设备安装平台上，机架内部的罐体定位区设置有限位挡边，可快速完成配套搅拌罐的对位放置，避免搅拌过程中罐体出现偏移晃动；驱动电机的接线端预留足够的走线空间，可适配车间内常规的工业配电布线要求，整体结构无外凸的尖锐棱角，外露传动部位设置有防护挡板，符合车间作业的安全防护要求。设计过程中对各部件的受力路径做了针对性优化，机架的垂直立柱与横向连接筋的壁厚参数经过载荷校核，可承受满负载搅拌时的动态扭矩与振动载荷，避免长期运行出现机架变形问题，各连接部位的紧固件选型匹配对应载荷等级，确保设备连续运行时的结构稳定性。
