深沟球滚动轴承精密结构三维数模

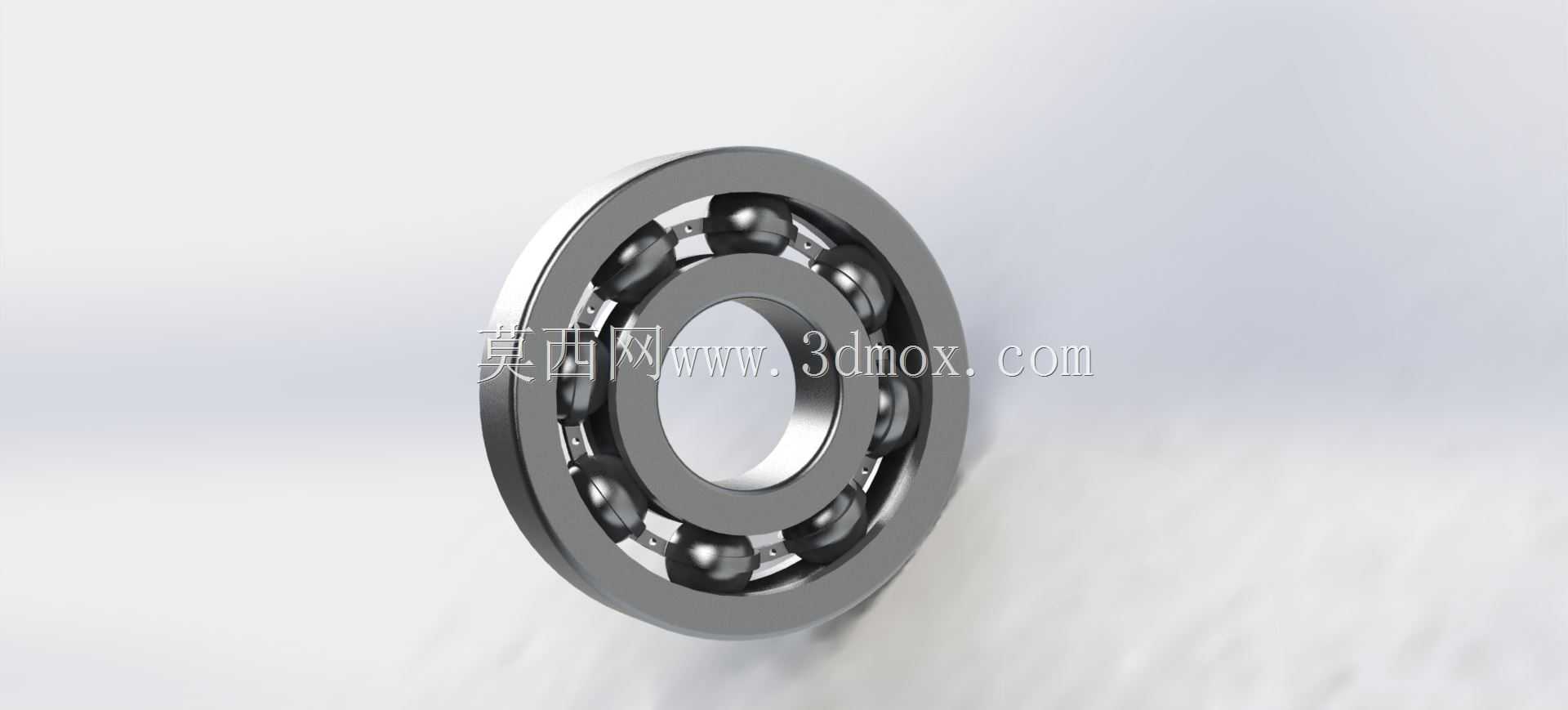

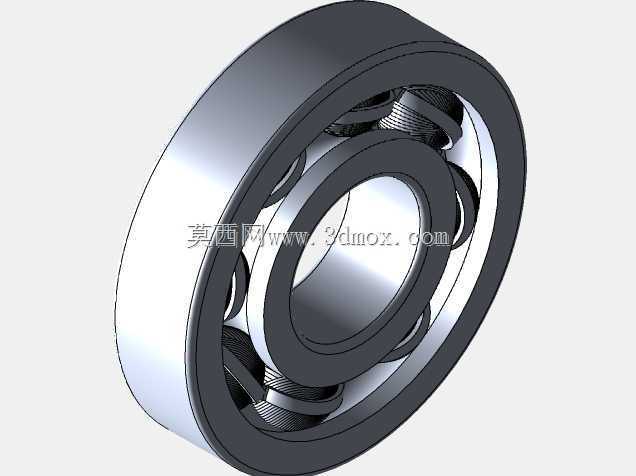

　　这套深沟球滚动轴承的三维结构数模，完整还原了径向承载类旋转支撑件的全部装配细节，数模中内圈、外圈、滚动钢球、冲压保持架四个核心部件均按实际装配关系独立建模，各零件间的配合间隙、滚动体排布逻辑、保持架兜孔限位结构都做了精准还原，没有出现简化合并零件、省略装配约束的问题，可直接用于传动机构的运动干涉校验、支撑工位的载荷匹配校核，也能作为机械设计教学、非标设备零件库搭建的参考素材。

　　从实际工程应用场景来看，这类开式深沟球轴承是中小载荷旋转工位最常用的支撑元件，日常设备里随处可见它的应用：小型交流稳压电源的散热风扇转轴、工频变压器配套冷却风机的电机端盖、电子电工实训台的旋转调节机构、小型输送线的从动辊筒两端、台式钻床的进给轴支撑、家用小家电的电机输出端、办公设备的走纸辊转轴，都会选用同结构的深沟球轴承作为旋转支撑。它的核心作用是把转轴运行时的滑动摩擦转化为滚动摩擦，大幅降低轴系转动的阻力损耗，同时约束转轴的径向跳动量，让轴上安装的叶轮、带轮、齿轮等零件始终保持稳定的回转精度，避免运转过程中出现偏心晃动、摩擦异响、卡滞抱死的故障。

　　数模呈现的结构特性完全贴合实际轴承的工作逻辑：内圈的内孔为基准安装面，使用时与转轴采用过渡或者小过盈配合，随转轴同步回转；外圈的外圆柱面为机座安装面，嵌入轴承室后通常采用间隙或者过渡配合，固定在设备壳体上不随轴转动；内外圈相对的滚道为经过磨削的弧形曲面，曲率和钢球球面匹配，运转时钢球沿滚道做纯滚动，接触应力均匀分布；冲压成型的波浪形保持架均匀分隔每一颗钢球，避免相邻钢球直接接触产生滑动摩擦，同时引导钢球在滚道内有序排布，防止轴承运转时滚动体扎堆、脱落。这套结构没有额外的密封盖、防尘盖，属于开式轴承形态，适合安装在设备内部有定期润滑维护条件、环境粉尘较少的工位，装配时可以直接在滚道间隙内填充润滑脂，运维时也能方便拆解清洗、重新补脂。

　　建模过程中结构细节的处理完全遵循轴承的实际设计逻辑：首先确定轴承的公称内径，也就是内圈和转轴配合的孔径，这个尺寸是轴承选型的第一基准，必须和转轴的轴颈尺寸严格匹配，轴颈上会加工对应的轴肩，靠轴肩端面顶住内圈侧面，实现轴承的轴向定位；其次确定轴承的公称外径，也就是外圈和机座轴承室配合的外圆尺寸，轴承室内部会加工对应的孔用挡圈槽或者端盖止口，顶住外圈侧面，防止轴承在运转过程中出现轴向窜动；轴承的整体宽度也就是内外圈的轴向厚度，决定了轴系的轴向安装空间，设计轴系时要在轴承两侧预留足够的端盖压紧、挡圈安装余量，不能让相邻零件和轴承端面发生摩擦干涉。钢球的直径和数量根据轴承的承载需求匹配，径向载荷越大的工况，选用的钢球直径越大、排布数量越多，滚道的接触强度也会对应提升；保持架的兜孔内径略大于钢球直径，给钢球留出微小的活动余量，既不会卡死滚动体，也不会让钢球从兜孔中脱出。

　　在整机设计阶段调用这套数模时，可以直接把轴承装配体导入轴系总成中，提前校验三个核心边界：第一是配合边界，内孔和轴颈的配合公差、外圆和轴承室的配合公差可以参考数模的 nominal 尺寸标注，根据工况选择合适的配合等级，重载荷、回转精度要求高的工位选稍大的过盈量，轻载荷、需要频繁拆装维护的工位选过渡配合即可；第二是润滑边界，开式轴承的滚道空间要在数模中预留出润滑脂的填充容积，周边要设计对应的挡油结构，避免润滑脂在运转过程中甩出到其他零件上；第三是拆装边界，轴承安装侧的轴段长度不能超过内圈的宽度，拆卸时拉马的爪钩可以直接勾住内圈端面，不会被轴上其他零件挡住，轴承室的通孔尺寸要略小于外圈外径，端盖可以均匀压紧外圈端面，不会压到保持架或者钢球造成零件损伤。

　　不同于定制化的专用支撑件，这类标准化深沟球轴承的结构通用性极强，同型号产品可以跨不同设备互换使用，建模时保留全零件拆分结构的价值，在于工程师做整机虚拟装配时，可以直观看到轴承内部的滚动体运动路径，提前排查轴肩过高摩擦保持架、端盖凸起蹭到钢球、润滑空间不足这类在二维图纸上很难发现的隐性干涉问题，也能在做故障仿真时模拟轴承磨损、游隙超差后轴系的跳动变化，为设备的维护周期制定、备件选型提供直观的结构参考。
