工业自动化模块化输送生产单元结构

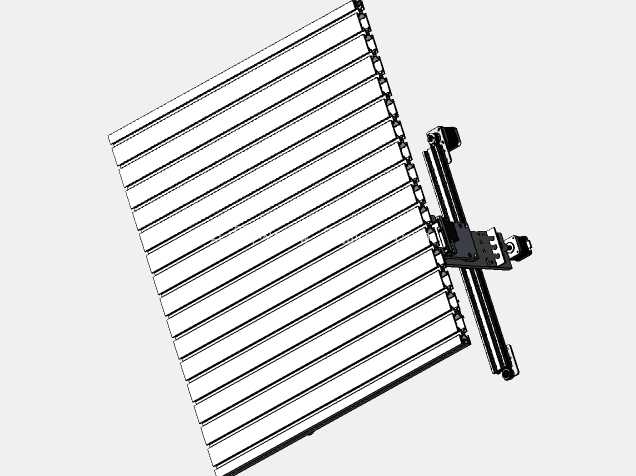

　　这套模块化生产输送单元，是面向离散制造场景做的柔性化线体设计，核心适配电子元器件组装、小型零部件检测包装这类需要多工位并行作业的生产环节，区别于传统固定节拍的刚性输送线，整个线体的工位间距、滑台停靠位置都可以根据生产工艺的调整快速重构，不需要大规模拆解机架结构。从实际落地的场景来看，这类结构常被用在3C产品的后段组装线、小型电源模块的测试分拣工位，线体本身的承载面采用窄幅链板排布，单块链板的宽度控制在120mm，整体线体的有效输送宽度达到800mm，长度方向可以根据车间的布局做单段拼接，单段标准长度为1200mm，拼接处的定位公差控制在±0.1mm，避免链板运行过程中出现卡滞。

　　设计之初最先考虑的是滑台的移动精度，配套的直线导轨采用双轨并排安装的结构，导轨的安装基准面直接加工在焊接机架的加工面上，机架整体采用40*40的工业铝型材拼接，底部配置可调脚杯，安装时可以根据地面的平整度调整整体水平度，调整范围在±15mm，不需要额外做地基预埋。滑台部分的驱动采用同步带传动，搭配行程限位开关，滑台的重复定位精度可以做到±0.2mm，足够满足普通组装、检测工位的定位需求，如果有更高精度的作业要求，也可以将同步带传动替换成丝杠传动，安装接口完全通用，不需要改动导轨和机架的安装孔位。

　　线体的链板采用POM材质加工，表面做防滑纹理处理，单块链板的承重可以达到5kg，相邻链板之间的铰接间隙控制在0.5mm以内，避免小型零部件从缝隙掉落，链板的回程段配置耐磨托条，减少长期运行的磨损量，线体的驱动端配置张紧机构，运行3-6个月后可以快速调整链条张紧度，不需要拆解整个线体外壳。侧面安装的滑台机构主要用来完成工位间的工件转移，或者搭载作业模组完成定点加工动作，滑台的有效行程根据单段线体的长度做匹配，标准款的有效行程为1000mm，滑台的负载能力在水平安装状态下可以达到15kg，垂直安装时负载为5kg，足够搭载小型气动夹爪、视觉检测相机这类常用的作业部件。

　　从安装边界来看，整套单元的最小安装空间要求为长1500mm、宽1000mm、高800mm，线体的工作面高度可以根据作业人员的操作习惯或者配套设备的对接高度做调整，调整范围在700mm-1000mm之间，对接其他自动化设备时，只需要将线体的输送面高度调整到和对接设备一致，通过侧面的连接角件就可以完成快速固定，不需要额外做转接支架。电气走线全部隐藏在铝型材的槽内，外侧搭配线槽盖板，避免生产过程中线缆被工件剐蹭，也方便后期维护时排查线路。整个结构的模块化设计思路，核心是把输送功能、移载功能、机架功能拆成独立的标准模块，每个模块都有统一的安装接口，生产企业可以根据自己的工艺需求自由组合，比如在需要增加扫码工位的位置，直接在型材槽上安装扫码枪支架，不需要重新打孔焊接，相比传统的定制线体，组装调试周期可以缩短60%以上，后期工艺调整时的改造成本也能降低很多。

　　在实际运行的稳定性设计上，链板的驱动轮采用包胶处理，增加和链条之间的摩擦力，避免长时间运行出现打滑，滑台的导轨配置防尘刮片，生产环境中的粉尘、切屑不会进入导轨滚道内部，延长导轨的使用寿命，所有的转动部位都配置免维护轴承，日常使用只需要定期给导轨添加润滑脂即可，不需要频繁拆解保养。针对不同行业的特殊需求，链板的材质也可以做替换，比如有防静电需求的电子组装场景，可以更换成防静电POM材质的链板，表面电阻值可以控制在10^6-10^9Ω之间，避免静电损坏电子元器件；如果是有油污的机加工上下料场景，可以更换成不锈钢材质的链板，方便清理表面的油污和切削液。
