二战双发螺旋桨战斗机曲面建模作品

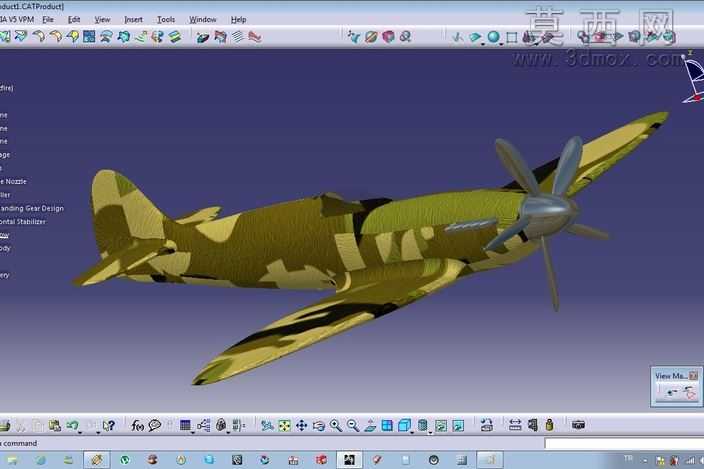

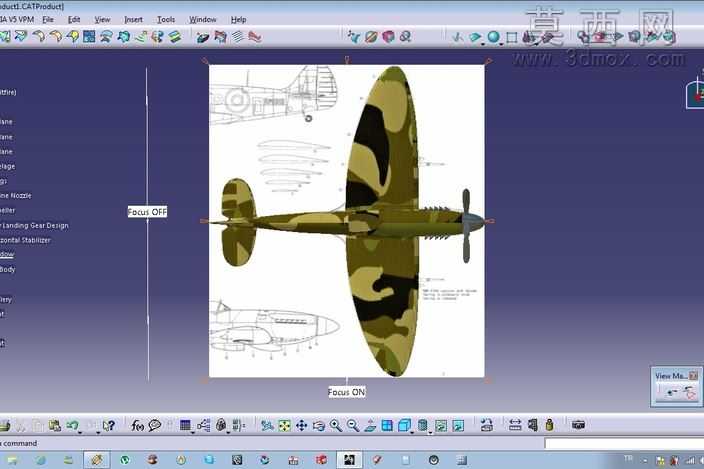

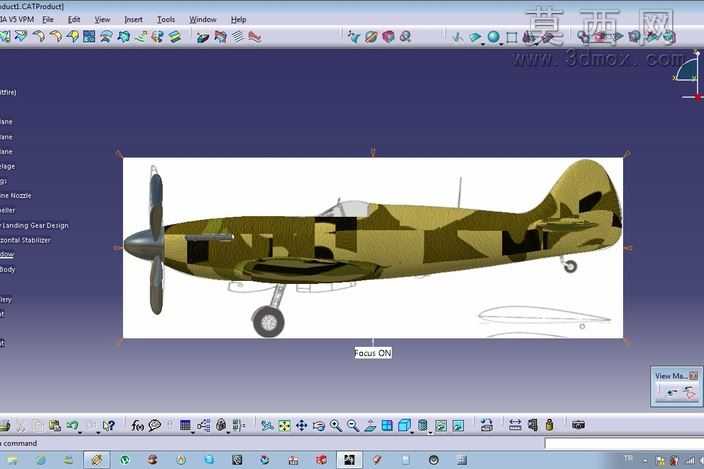

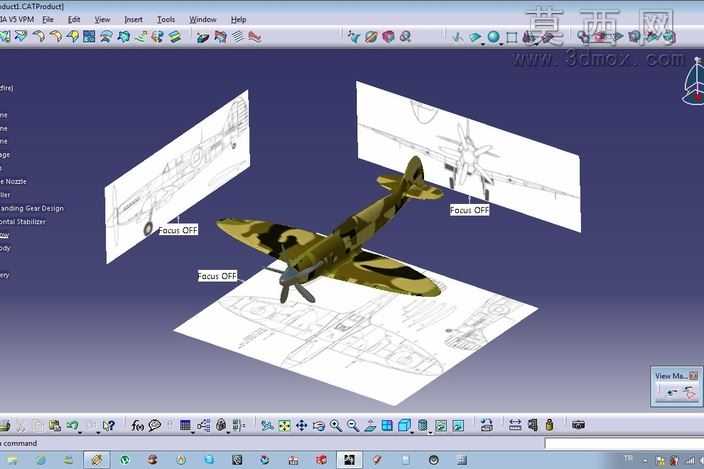

本作品为二战经典螺旋桨战斗机的三维曲面建模成果，建模阶段依托CATIA V5的曲面设计模块完成全机外形构建，设计初期先梳理该型战机的气动外形特征：采用低单翼布局、水滴形封闭式座舱盖、星型活塞发动机驱动的多叶螺旋桨、后三点式起落架布局以及经典的迷彩涂装分区特征。建模过程中首先搭建全机基准坐标系，依次绘制机身纵向、横向的关键控制截面线，通过多截面曲面、桥接曲面命令完成机身主体曲面的顺滑过渡，针对机头发动机整流罩、螺旋桨桨毂、翼身融合段、尾翼与机身衔接处等曲率变化复杂的区域，通过调整控制点权重、添加曲面约束保证曲面的G2连续，避免出现曲面褶皱、曲率突变的问题。机翼建模阶段还原了该机的翼型剖面特征，构建出带上反角的机翼曲面，同时细化了机翼后缘的操纵面分界、翼尖的圆弧过渡细节；尾翼部分分别构建垂直安定面、水平安定面的曲面结构，保证与机身尾部的衔接自然流畅。螺旋桨部分单独建模，还原了六叶螺旋桨的翼型扭转角度、桨叶的渐变厚度特征，桨毂部分做了流线型包覆处理，匹配机头整流罩的外形轮廓。座舱部分还原了水滴形座舱盖的曲面弧度，以及座舱盖框架的分隔结构，机身表面的迷彩分模线、蒙皮接缝、机炮口等细节特征也通过曲面分割、凹凸映射的方式做了还原。渲染阶段采用高空山地空域作为场景背景，为模型赋予哑光军绿与沙黄相间的迷彩涂装材质，螺旋桨部分添加旋转动态模糊效果模拟飞行状态，金属部件做了轻微做旧处理还原二战战机的真实质感，最终呈现出双机编队高空飞行的视觉效果，完整还原了该型螺旋桨战斗机的气动外形与外观特征，曲面建模精度满足航空装备外观验证、渲染展示的使用需求。
