MC-160双锥斗袋式除尘设备结构设计

　　在木工加工车间、金属打磨工位、粮食仓储转运线、建材粉体包装工段这类持续产生悬浮粉尘的作业场景中，敞开式作业带来的无组织粉尘排放不仅会造成车间能见度下降、设备传动部件磨损加速，长期高浓度粉尘环境还会直接影响作业人员职业健康，部分可燃性粉尘聚集甚至存在爆燃风险，MC-160双锥斗袋式除尘设备正是针对这类中等风量除尘需求开发的分体式除尘单元。

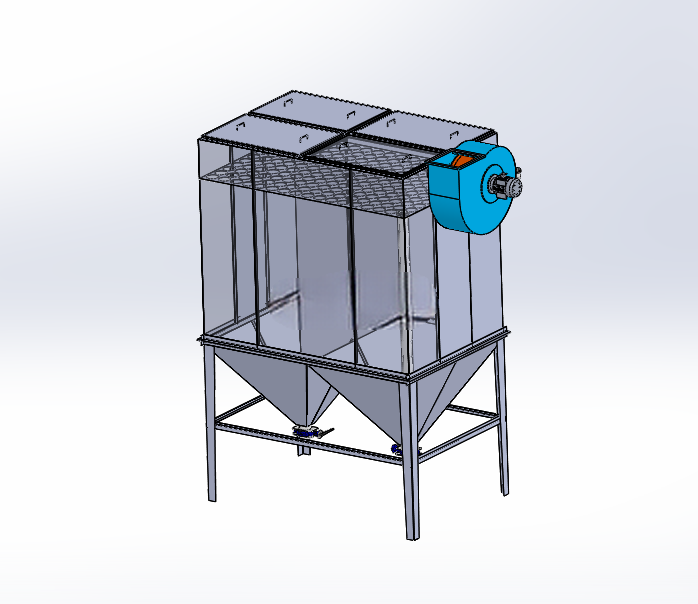

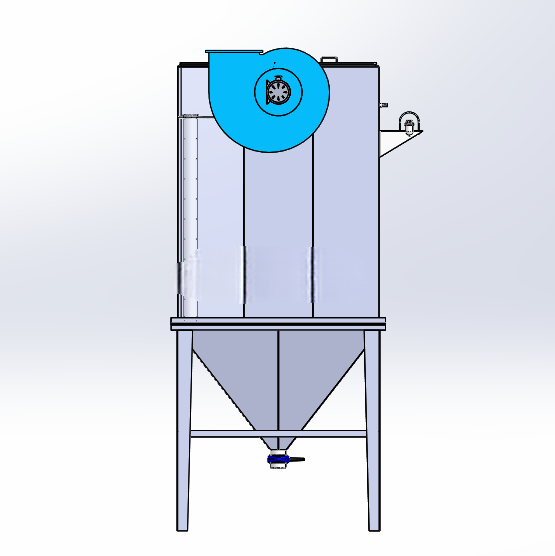

　　从结构设计逻辑来看，该设备采用上箱体、中箱体、下灰斗三段式模块化拼接思路，上箱体集成净气腔与引风单元，侧置的离心风机通过法兰与净气出口直连，省去了冗余的连接风道，既降低了风阻损耗，也压缩了设备整体横向占用空间；中箱体为滤袋安装腔，内部设置横向花板分隔含尘侧与净气侧，滤袋采用垂直吊装方式固定在花板上，含尘气流从进风口进入中箱体后，大颗粒粉尘在重力作用下直接沉降进入下方灰斗，细微粉尘随气流穿过滤袋时被阻留在滤袋外表面，净化后的气体透过滤袋进入上箱体，经风机引出后可直接达标排放或接入车间回风系统。

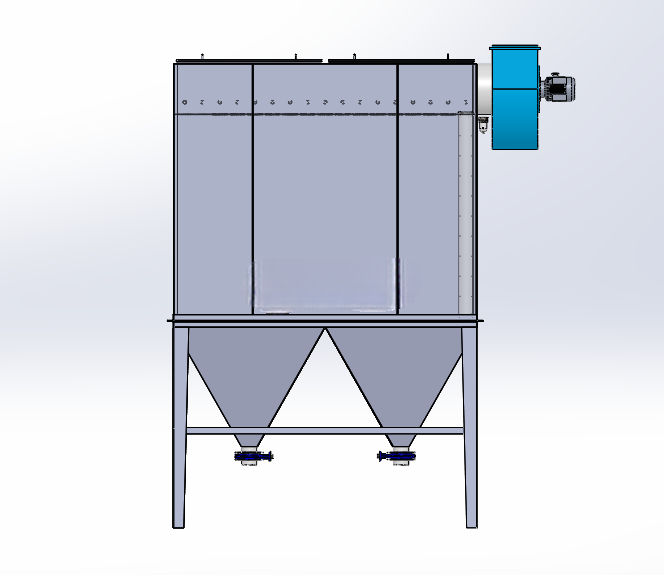

　　下箱体采用双锥斗设计，相比同容积单锥斗结构，双锥斗的倾斜角度更大，能有效避免粉体在灰斗壁面搭桥、积料，每个锥斗底部配置独立的卸灰阀，可在设备不停机的状态下轮换完成卸灰作业，适配连续生产的工况需求。设备整体采用型钢焊接框架作为承重主体，箱体壁板采用折弯拼接结构，所有拼接缝处均设置密封胶条，避免含尘气体从缝隙泄漏影响除尘效率；支腿高度按照常规集灰桶放置空间预留，安装时只需保证支腿底部水平固定，即可保障灰斗卸灰顺畅，无需额外搭建高位操作平台。

　　从安装边界来看，设备主体横向宽度适配常规车间柱距，引风单元侧置后整体深度可控制在常见设备通道预留尺寸范围内，进风口可根据现场管道走向调整为左侧或右侧接入，无需额外改动主体结构；滤袋更换作业可直接打开上箱体顶部检修盖完成，无需拆除外部连接管道，日常维护的操作空间仅需在设备顶部预留单人作业高度即可。在实际选型适配过程中，该规格设备可覆盖多个产尘工位的集中除尘需求，通过调整滤袋材质，还可适配高温烟气、湿性粉尘、纤维性粉尘等不同特性的含尘气体处理场景，设备运行时的阻力波动可通过配套的脉冲清灰系统稳定控制在合理区间，不会因滤袋表面粉尘层增厚导致风量大幅衰减。设计过程中针对灰斗角度、滤袋间距、风道流速均做了参数校核，避免出现局部风速过高携带粉尘冲刷滤袋、或是滤袋间距过小导致清灰时粉尘二次吸附的问题，所有受力节点均做了加强筋处理，满负荷运行时的框架形变控制在允许范围内，保障长期运行的结构稳定性。
