大型钻井齿轮箱用花键连接轴结构设计

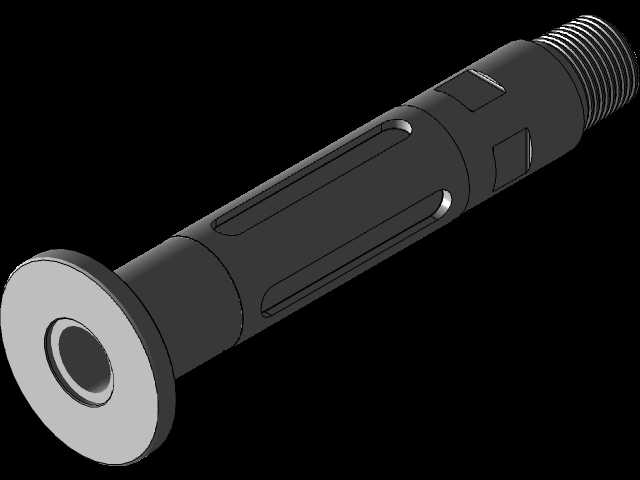

　　这款轴类零件主要应用于陆地及海洋钻井平台的大型钻井齿轮箱内部，承担动力输入与扭矩传递的核心作用，是齿轮箱动力传输路径上的关键受力构件。在钻井作业工况下，齿轮箱需要承受钻具钻进过程中产生的交变冲击载荷、扭转振动以及瞬时过载，该轴的结构设计直接决定了齿轮箱运行的可靠性与服役寿命。从结构设计逻辑来看，轴端采用带法兰盘的一体式结构，法兰端面设置有同轴定位止口，安装时可与输入端传动件的定位面精准贴合，保证轴系的同轴度误差控制在装配允许范围内，避免因偏心引发的运转振动、轴承偏磨等问题。

　　轴身中段设计有对称分布的长条形花键槽，这类花键结构相比普通平键连接，具备更大的接触承载面积，可均匀分布齿面接触应力，能够适配大扭矩传递需求，同时花键配合可允许传动齿轮在轴上做小范围的轴向滑移，满足齿轮箱换挡、啮合间隙调整的装配需求。靠近螺纹端的轴段设置有两处对称的平键槽，用于固定输出端传动齿轮，键槽的位置、深度均经过受力校核，可避免应力集中引发的轴段断裂风险。轴的末端加工有标准外螺纹，用于配套锁紧螺母实现轴上零件的轴向固定，螺纹段的长度经过尺寸链核算，可保证锁紧后轴上各传动件、隔套、轴承的轴向间隙处于设计要求区间，不会出现轴向窜动问题。

　　从安装边界来看，轴的各段轴径尺寸与齿轮箱内轴承位、齿轮安装位、密封位的尺寸公差严格匹配，法兰端的外径尺寸可避让齿轮箱壳体的内部安装腔，不会出现装配干涉；花键段的长度可覆盖齿轮的全行程滑移范围，保证齿轮在不同啮合位置都能稳定传递扭矩。设计过程中针对轴的受力分布做了结构优化，在轴径变化的过渡位置均采用圆角过渡处理，降低应力集中系数，同时轴身中心采用空心结构设计，在保证轴的扭转强度、弯曲刚度满足载荷要求的前提下，有效降低零件自重，减少轴系运转时的转动惯量，适配钻井设备启停、负载突变时的动态响应需求。

　　这类连接轴的加工需要严格控制各轴段的同轴度、花键的齿形精度、螺纹的配合精度，装配时需保证轴上各零件的端面跳动量符合技术要求，才能保障齿轮箱在高负载、强振动的钻井工况下长期稳定运行。
