250mm镀锌烟囱末端导流通风构件

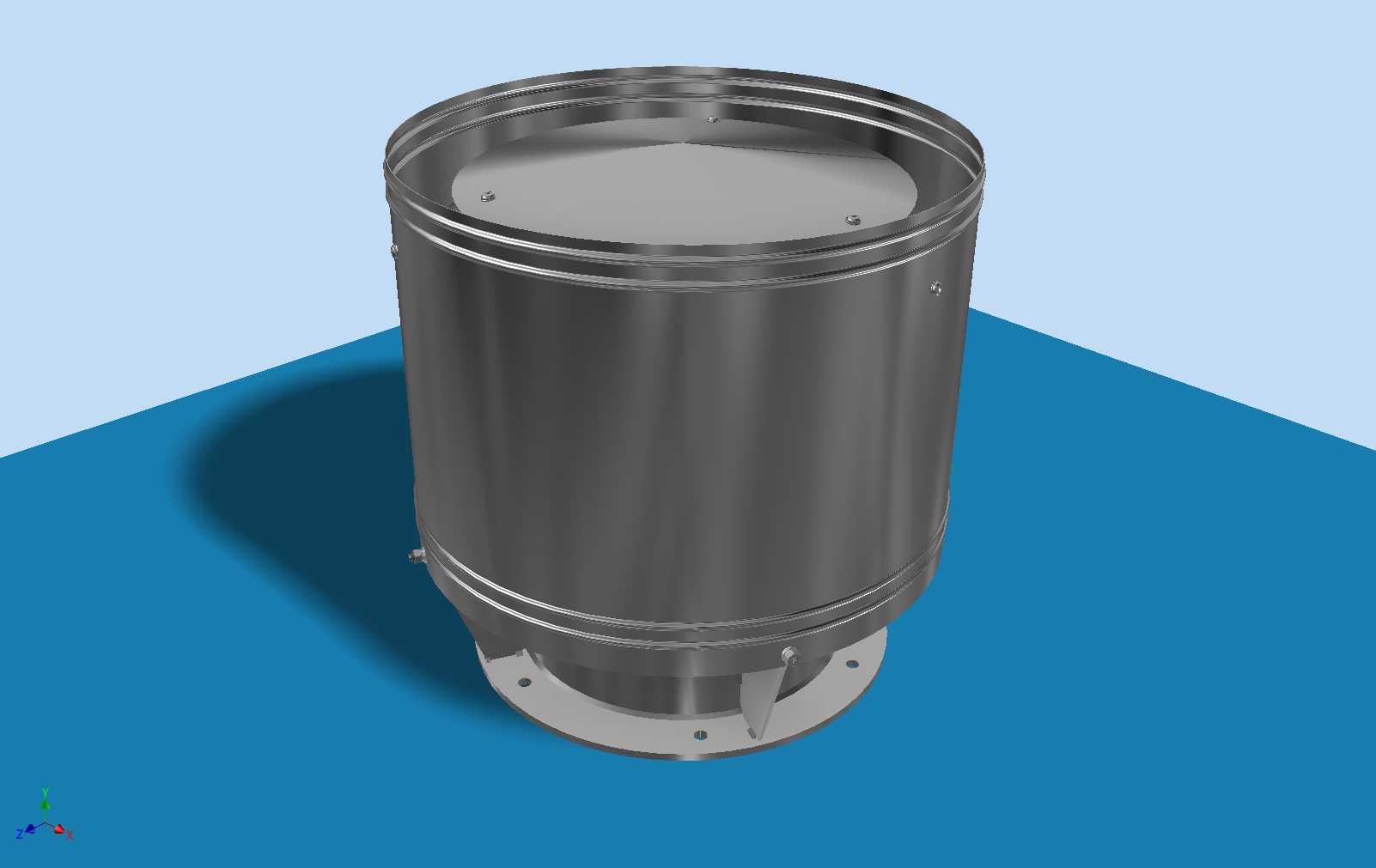

　　在民用建筑排烟、小型工业废气排放的系统末端，这类镀锌导流构件是容易被忽略但直接影响系统运行效率的部件，很多现场安装时会因为末端导流结构设计不合理，出现排烟倒灌、雨水灌入烟道、屋顶通风口紊流增大风阻的问题，这款250毫米规格的镀锌导流件，就是针对公称通径250mm的竖向金属烟囱管末端适配设计的。从结构设计逻辑来看，整体采用直筒加底部法兰的构型，筒身采用镀锌钢板卷制焊接成型，表面镀锌层可以应对户外屋顶的日晒雨淋环境，满足180℃的持续工作温度要求，适配常规燃煤、燃气小型锅炉以及民用厨房竖向排烟道的出口工况。

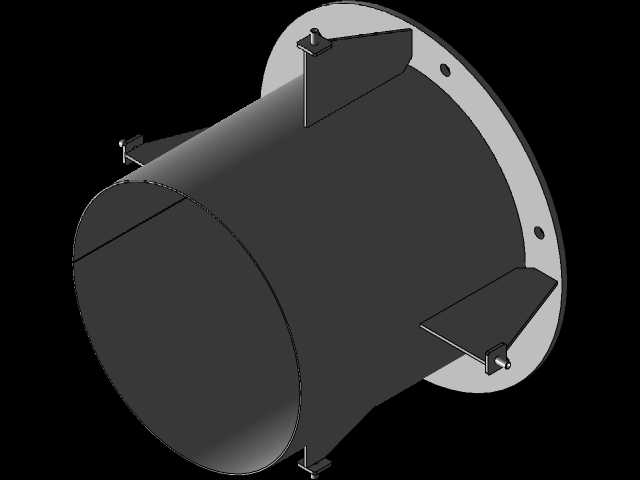

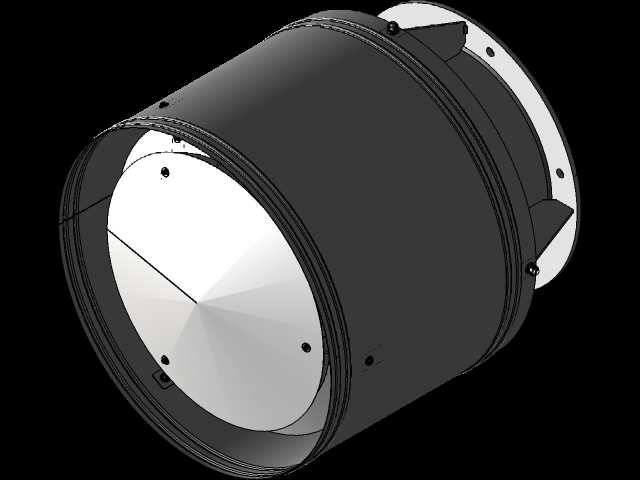

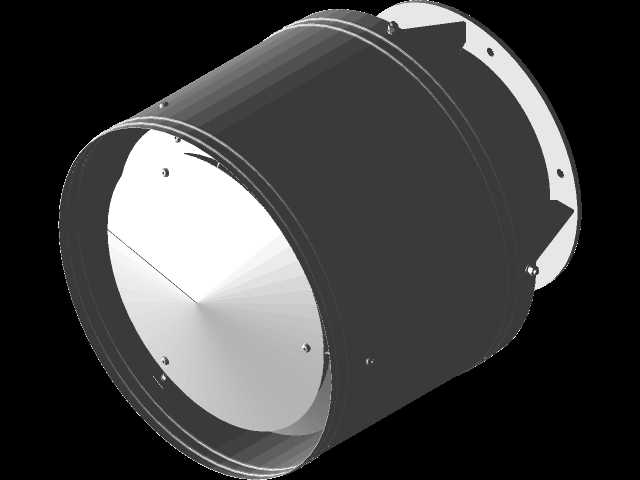

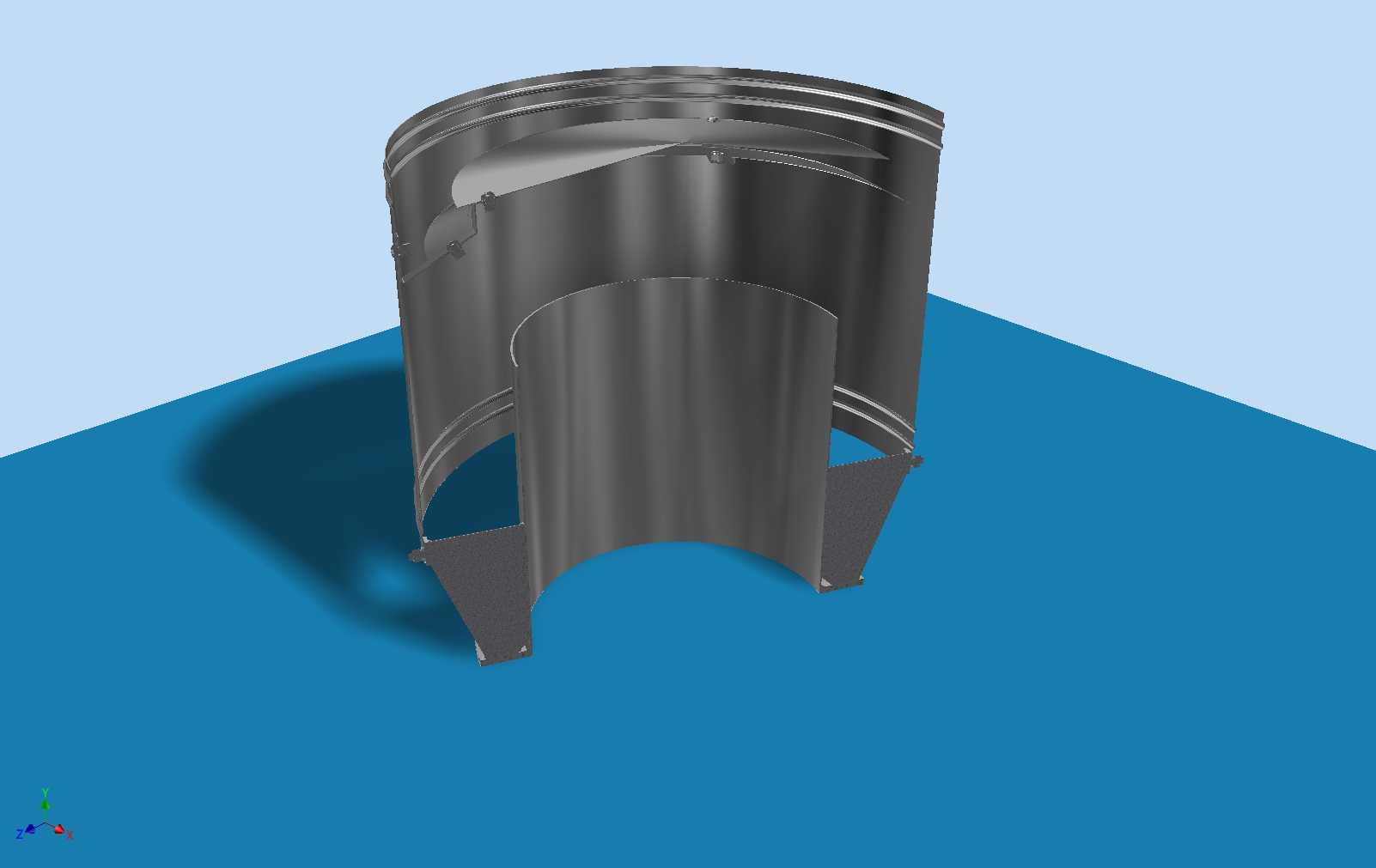

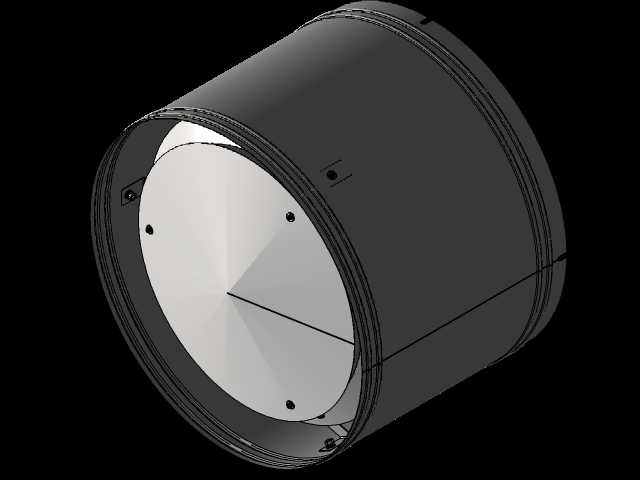

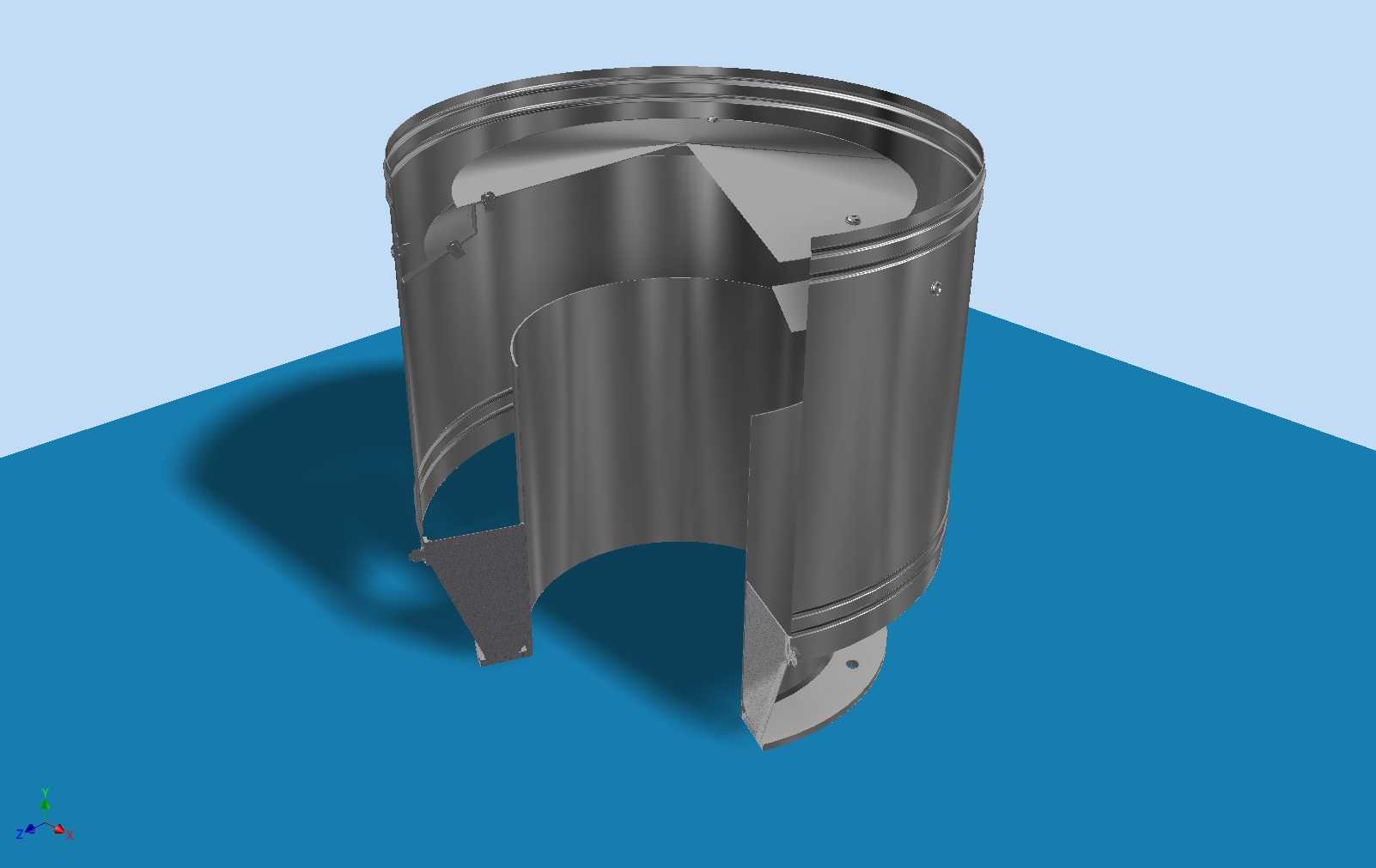

　　底部的安装法兰预留了均匀分布的螺栓孔，安装时可以直接和烟囱管顶部的配对法兰通过螺栓紧固，不需要额外做变径转接，法兰和筒身衔接处做了圆弧过渡，避免直角结构带来的应力集中，也能减少烟气流出时的局部阻力。筒身上部的内置导流板采用平置封板加周向留缝的结构，不是完全敞口的设计，这样的结构一方面可以阻挡垂直下落的雨水直接灌入烟道内部，避免烟道内部积水腐蚀管壁、影响排烟效率，另一方面可以引导从烟囱内部向上流出的烟气沿着周向缝隙均匀向四周水平扩散，不会因为垂直向上高速排出的烟气在屋顶风场作用下形成倒灌，尤其是在高层建筑屋顶或者迎风面的排烟口，这种导流结构能大幅降低逆风工况下的排烟阻力。

　　实际选型时需要注意，这款构件的安装边界是底部法兰的螺栓孔分布圆尺寸要和适配的250mm烟囱管法兰完全匹配，筒身外径略大于烟囱管外径，安装后法兰衔接处需要附加耐高温密封胶圈，避免接缝处漏烟或者渗水。在屋顶通风的应用场景里，这款构件也可以直接安装在屋顶竖向通风管的顶端，作为自然通风的出口风帽使用，镀锌钢板的材质自重较轻，不会给屋顶的通风管基座带来过大的额外荷载，周向出风的结构也能避免自然通风时室外风直接灌入通风管道，影响室内的通风换气效果。

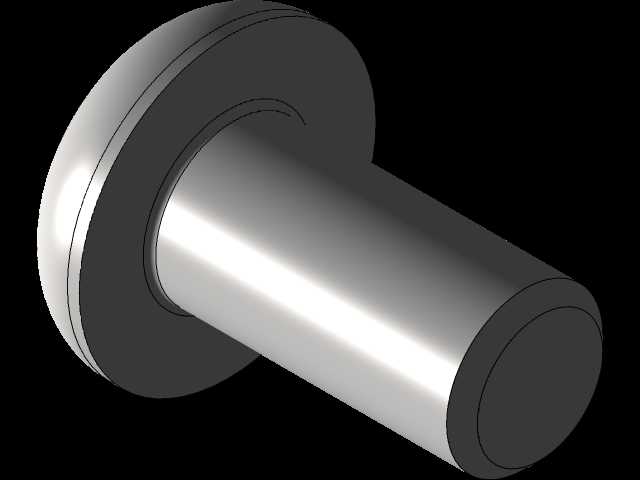

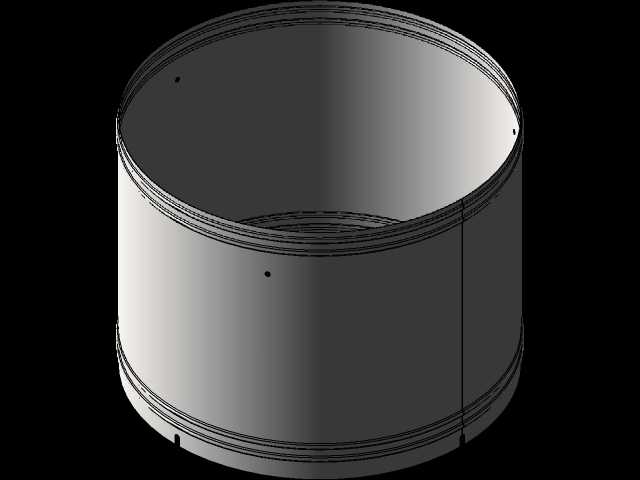

　　建模过程中对筒身的卷制焊缝、法兰的安装孔位、导流板的固定铆钉都做了1:1的还原，结构件之间的装配间隙完全符合实际钣金加工的公差要求，可以直接用于钣金展开下料的参考，也能在整体排烟系统的三维装配仿真中直接调用，不需要额外做结构简化。
