1.25HP通用路由调压装置结构设计

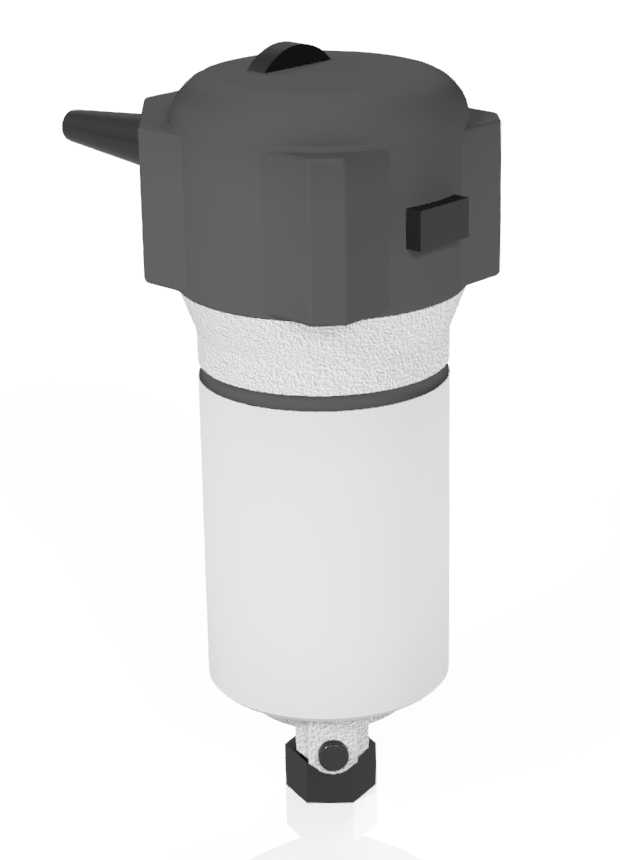

　　这款1.25HP规格的路由调压装置，最初的设计需求来源于小型流体输送系统的支路压力管控场景，常见于家用净水支路、小型气动工具供气管路、实验室气路分流节点这类需要稳定输出压力、同时兼顾通断路由切换的工况。从结构拆解来看，上部的深灰色壳体采用了带侧置拨杆的旋钮结构，拨杆伸出长度经过反复校核，既保证操作人员带防护手套时也能轻松扳动切换档位，又不会因为伸出过长在设备密集排布的柜体内发生误碰。壳体侧面的矩形凸块是档位定位卡点，内部对应三个卡位槽，分别对应全开、半开、全闭三个路由状态，切换时的阻尼感经过调试，不会因为管路振动出现档位滑移。

　　上部壳体与下部白色储压腔之间的环形密封槽，采用了径向O圈密封的设计思路，相比端面密封，这种结构在频繁拆装维护时更不容易出现密封件切边损伤，密封槽的倒角尺寸控制在0.3mm，既能引导O圈顺利装入，又不会在压力冲击下出现O圈挤出的问题。下部白色腔体采用了等径直筒结构，壁厚均匀控制在2.5mm，既满足1.25HP对应工况下的1.2MPa耐压要求，又不会因为壁厚过大增加不必要的材料成本，腔体表面的细微磨砂纹理不是装饰性设计，而是为了在安装拧动时增加手部摩擦力，不需要额外借助管钳就能完成手动紧固，避免金属工具在壳体表面留下压痕损伤防腐层。

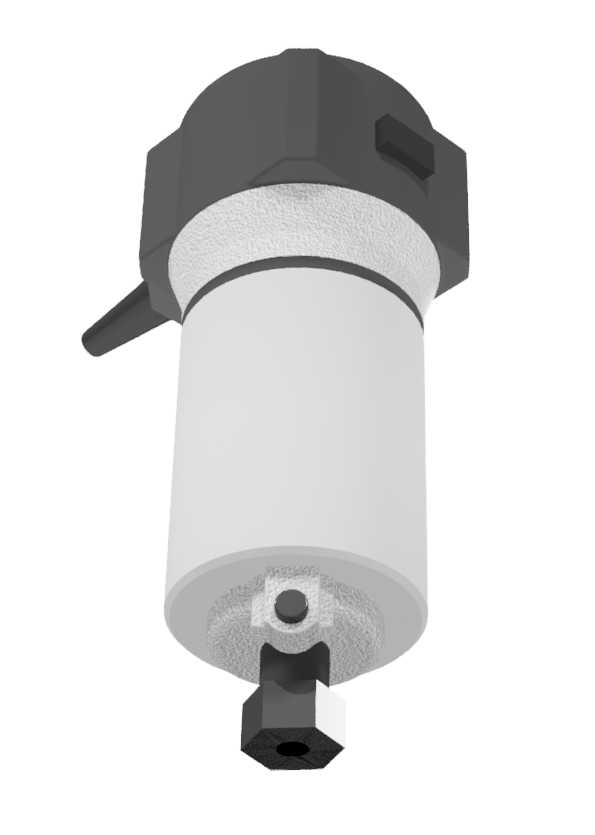

　　底部的六角连接端采用了标准管螺纹规格，对边尺寸匹配常用的活动扳手开口范围，连接端中心的密封面做了0.1mm的凸台设计，安装时配合生料带或密封垫能实现更好的端面密封，不会出现螺纹处渗漏的问题。从安装边界来看，装置整体的最大外径控制在85mm，上部拨杆扳动到最大角度时的横向伸出长度为112mm，安装时需要在侧方预留至少20mm的操作空间，底部螺纹接入端的拧入深度控制在12mm，设计时已经考虑了管路安装的预留间隙，不会出现拧入过深顶坏内部阀芯的问题。装置顶部的凸起定位块，是为了在多组并排安装时对齐档位标识方向，避免多个装置安装后标识方向错乱，不便于运维人员快速识别开关状态。内部的阀芯采用了直通式流道设计，流道内壁做了圆弧过渡处理，相比直角流道能减少30%左右的流体压力损失，在1.25HP的额定流量下不会出现明显的压损，保证下游设备的压力稳定。
