大行程电缆卷筒内置轴体结构设计

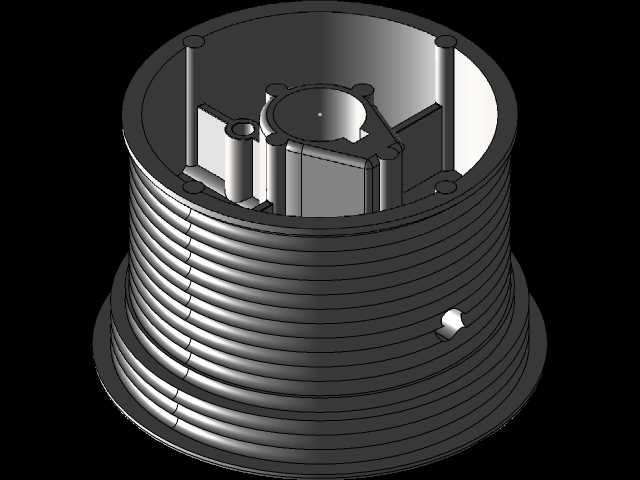

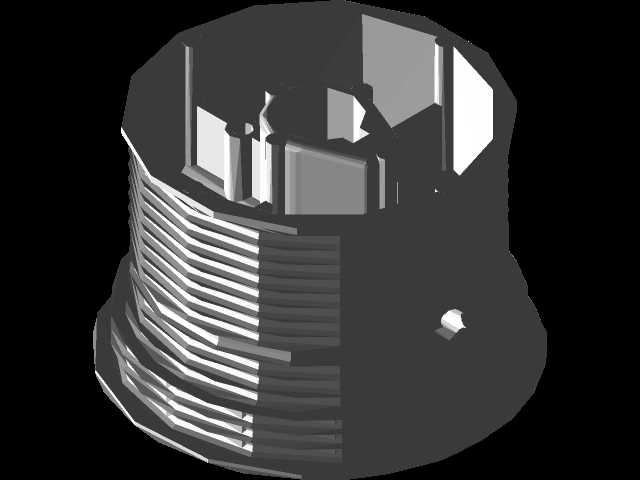

　　该结构件作为大行程电缆卷取系统的核心内置承载部件，主要适配高架门、车库门这类垂直升降类启闭设备的线缆排布需求，日常工况下需要同步承载卷绕电缆的自重、卷取过程中的径向挤压力以及往复转动带来的交变载荷，因此在结构设计阶段优先做了受力路径的优化。整体采用带外螺纹筋的筒状主体结构，外壁的环状螺纹筋并非装饰结构，而是用来分层卡放卷绕的电缆，避免大行程收放过程中电缆出现叠层、跑偏、挤压外皮的问题，单圈筋的高度刚好匹配常用控制电缆的外径，能让电缆在卷取时逐圈有序排布，最大适配4003mm的垂直升降行程，不会因为行程过长出现线缆松脱、缠绕打结的情况。

　　筒体内腔的定位凸台做了三向均匀分布的设计，中心的轴孔与配套传动轴采用间隙配合，周边的三个定位柱刚好卡入传动端的连接卡槽，转动时可以均匀传递扭矩，不会出现单点受力过大导致的结构开裂，内腔的加强筋沿着径向从中心轴孔延伸至筒体内壁，刚好对应外壁螺纹筋的受力位置，把卷绕电缆的径向压力直接传导到中心轴体上，避免筒壁在长期受压后出现圆度变形。安装边界上，筒体的下端法兰做了加厚处理，法兰上预留的安装孔位可以直接固定在卷取机构的端盖上，不需要额外加装转接衬套，上端的敞口结构方便后期维护时检查内部轴体的磨损情况，筒壁上预留的小孔是电缆穿入内腔的走线口，电缆从该孔进入后可以直接连接到中心集电环位置，避免卷取过程中电缆端部被拉扯断裂。

　　设计时特意控制了筒体的壁厚，在保证结构强度满足1.2倍额定载荷静压力测试不变形的前提下，尽可能降低整体转动惯量，让卷取机构的驱动电机不需要额外增大功率就能带动卷筒平稳启停，往复卷取过程中不会因为惯量过大出现线缆过冲松垮的问题。外壁的螺纹筋做了小圆角过渡处理，不会划伤电缆的外绝缘层，长期往复摩擦也不会出现割破线缆外皮导致的漏电风险，适配常规的PVC护套控制电缆使用，不需要额外加装防护衬垫。
