FFNL32电缆卷筒轴体结构三维设计

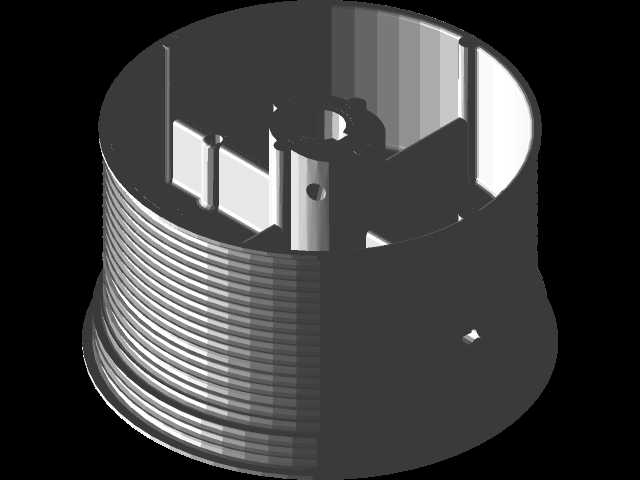

　　在工业门体传动、线缆收放配套的机械结构场景中，这类带轴芯的卷筒结构是动力传递与线缆规整的核心承载部件，日常应用覆盖工业滑升门、高架仓储门、柔性线缆自动收放机构等多个工程场景，承担着卷绕承载传动缆索、同步传递门体升降扭矩、维持收放过程线速度稳定的实际作用。从结构设计逻辑来看，该卷筒采用外圆周多圈环向槽的结构形式，环槽的导程与截面弧度完全匹配配套缆索的外径尺寸，能够在卷绕过程中让缆索逐层有序排列，避免缆索交叉挤压造成的磨损、卡滞问题，延长缆索的实际使用寿命。

　　卷筒内部的轴芯安装位采用带定位卡槽的中空结构，卡槽的尺寸与配套输出轴的键槽完全适配，安装时无需额外加工定位结构，即可实现扭矩的可靠传递，避免大负载收放过程中卷筒与轴之间出现打滑、窜动的问题。筒壁内侧设置的多道径向加强筋，从轴芯位置一直延伸到筒体内壁，在不额外增加筒体整体壁厚的前提下，大幅提升了卷筒整体的抗扭刚度与径向承载能力，即使在满负载卷绕、频繁正反转启停的工况下，也不会出现筒壁变形、圆度超差的问题，保证卷绕过程的动平衡稳定性。筒体下部的凸缘结构作为安装定位边界，安装时可与配套机架的轴承位端面贴合，实现轴向位置的快速定位，无需反复测量调整安装间隙，能有效降低现场装配的调试时长。

　　从安装边界尺寸来看，该卷筒最大外径适配10175mm行程的缆索收放需求，筒体的轴向宽度与配套缆索的总卷绕层数匹配，当缆索完全收卷时，最外层缆索不会超出筒体的凸缘边界，避免缆索从卷筒侧边滑脱的风险。设计过程中针对卷筒的受力分布做了针对性的结构优化，轴芯位置的安装孔周边做了局部加厚处理，抵消键槽位置的应力集中问题，即使在频繁启停的冲击负载下，键槽位置也不会出现裂纹、崩缺的失效问题。筒体外圆周的环槽表面做了圆弧过渡处理，没有尖锐的棱角，避免缆索收放过程中被棱角切割损伤，同时环槽的表面粗糙度控制在合理区间，既不会因为过于粗糙加速缆索表面磨损，也不会因为过于光滑导致缆索与卷筒之间摩擦力不足出现打滑。

　　在实际选型配套过程中，该结构可直接适配对应规格的flexiforce传动组件，与车库门、高架门的升降驱动机构输出端直接匹配，无需额外做结构改装，能够大幅缩短门体传动系统的设计开发周期。卷筒的整体结构采用一体化成型的设计思路，减少了装配式结构的连接松动风险，日常维护过程中仅需定期检查轴位的润滑状态与缆索的磨损情况即可，无需对卷筒本身做频繁的拆解维护。针对不同的安装场景，该卷筒的轴芯定位卡槽可适配多种规格的连接轴，只要输出轴的扭矩参数与卷筒的承载能力匹配，即可实现快速换装，具备较强的场景适配性。在三维建模过程中，结构的每一处尺寸都严格匹配实际工程应用的公差要求，环槽的导程误差、轴孔的同轴度、凸缘的端面跳动都控制在机械加工的合理公差范围内，模型可直接用于后续的工程出图、加工验证与装配模拟，帮助结构设计人员提前排查装配干涉、运动卡滞等潜在问题，减少实物试制阶段的改模成本。
