热分析测试用弯臂式定位夹持工装结构

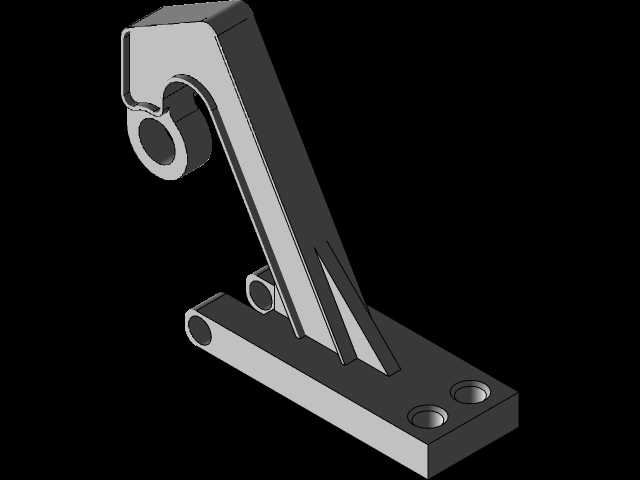

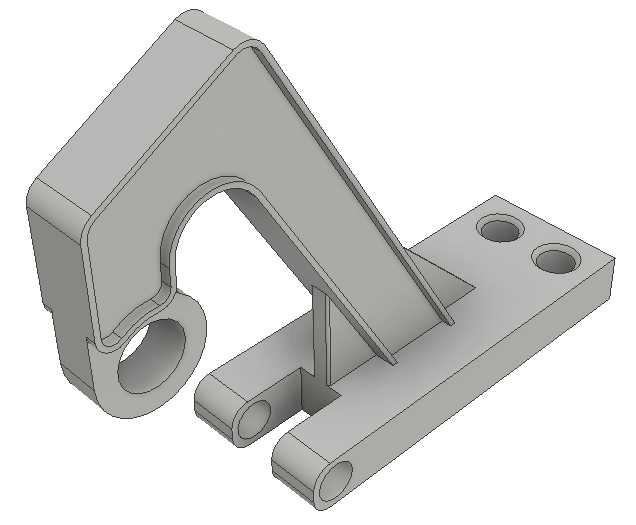

　　这款夹持结构主要面向实验室材料热性能测试场景配套使用，在各类金属、非金属样件的热变形、热传导、热应力分析试验中，承担样件的稳定定位功能，避免测试过程中样件出现位移、晃动，保证热流传感器、加热模块与测试样件的相对位置精度，减少测试数据的系统误差。从结构设计逻辑来看，整体采用一体化弯臂支撑搭配平板安装座的构型，弯臂部分做了大角度斜向加强筋设计，筋板从弯臂受力根部一直延伸到安装座平面，在不额外增加整体壁厚的前提下，大幅提升了夹持臂的抗扭、抗弯刚度，避免高温环境下构件自身出现蠕变变形影响定位精度。

　　弯臂端部的C型开口搭配同轴圆孔结构，用于穿装样件固定销轴，开口的避让尺寸经过核算，既可以满足不同厚度样件的装夹间隙需求，也能预留出热膨胀变形的余量，避免高温下样件膨胀与夹具出现卡滞。安装底座部分采用平直矩形板构型，板面上设置两个同轴沉头安装孔，孔位间距按照通用热分析试验台的T型槽间距设计，可以直接通过螺栓固定在试验台工作台面上，不需要额外加工过渡连接板；底座前端延伸出两个带同轴孔的短圆柱凸台，用于配套安装辅助定位挡块，针对不同外形的测试样件，可以快速调整挡块位置实现侧向限位，不需要更换整套夹具就能适配多种样件的装夹需求。

　　整体结构的外形轮廓做了多处圆角过渡处理，没有尖锐棱角，一方面减少加工过程中的应力集中，另一方面也避免试验操作过程中划伤操作人员。从安装边界来看，底座底面为全平面加工，平面度控制在0.05mm以内，保证安装后与工作台面完全贴合，不会出现安装倾斜；弯臂的夹持中心高度与底座安装面的垂直距离经过匹配设计，刚好对准热分析设备的加热区域中心，装夹后不需要反复调整样件高度就能对准测试工位，能有效缩短试验前的装夹准备时间。结构上所有的受力截面都经过等强度校核，在满足高温下结构强度要求的同时，尽可能减少自身的材料体积，降低夹具本身的热容对热分析测试过程的温度场干扰，保证测试采集到的温度数据更贴近样件本身的真实热性能参数。
