T18型PUR聚氨酯夹芯三明治板材结构

　　这款T18规格的PUR聚氨酯夹芯三明治板，是工业与民用建筑围护系统中常用的预制复合板材，在大型工业厂房墙面铺设、冷链仓储库房围护、临时模块化快装房搭建、钢结构建筑外墙面挂装场景中应用广泛，可同时承担围护结构的保温隔热、外立面防护、基础承重分散多重作用，相比传统单一材质的围护板材，复合结构能在控制整体重量的前提下，大幅提升热工性能与结构刚度。

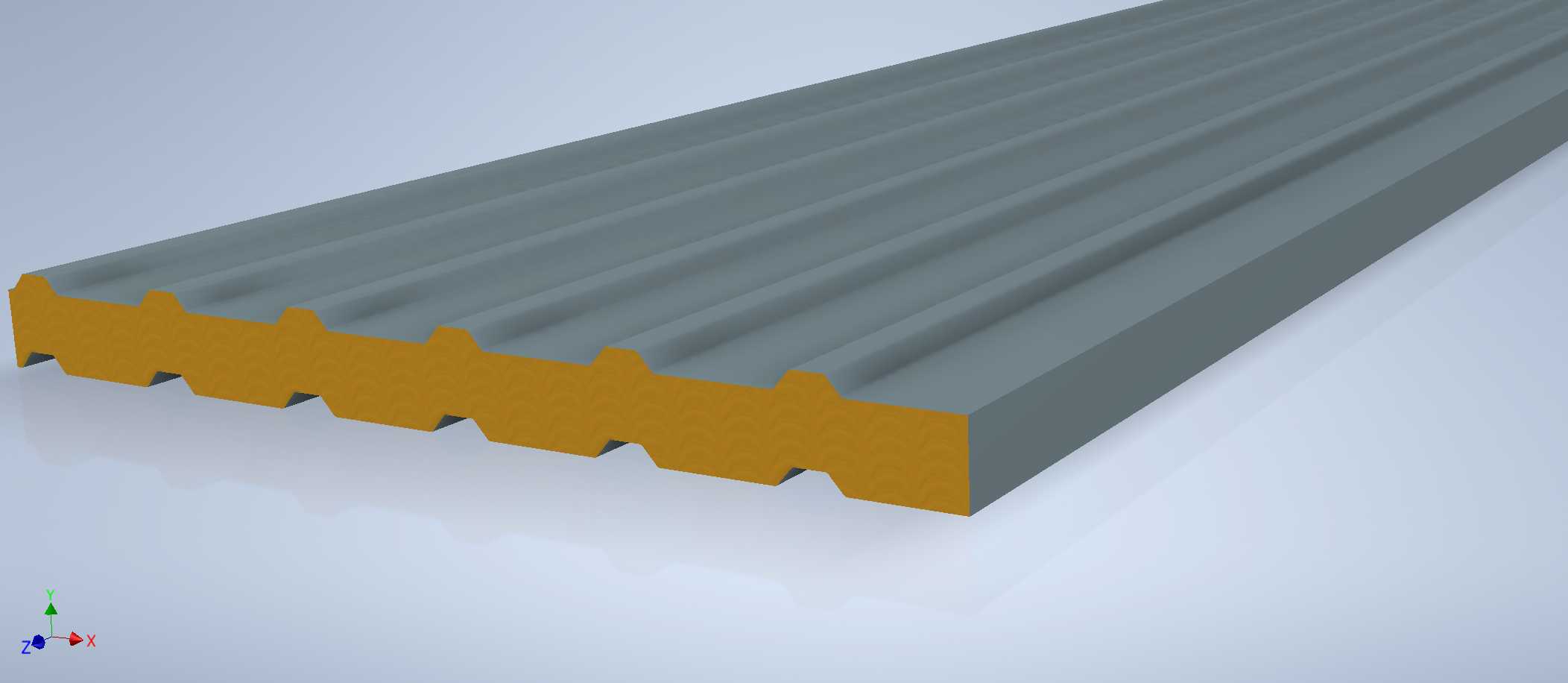

　　从结构设计逻辑来看，板材采用双侧异质面层夹芯复合的结构形式，外侧为带连续梯形波纹的硬质面板，波纹结构沿板材长度方向通长设置，一方面通过截面形状的优化提升外层面板的平面外抗弯刚度，减少大跨度铺设时的板面挠度，避免薄面板在风荷载、外部冲击作用下出现凹陷变形；另一方面波纹形成的竖向导水通道，可在雨天快速排走板面雨水，减少积水渗漏、污渍残留的概率，降低外立面后期清洁维护的频次。内侧芯层采用硬质PUR聚氨酯发泡材料，填充时与内外面层充分粘接形成整体，不存在分层空腔，既阻断了金属面层之间的热桥通路，提升整体保温隔热性能，也能通过芯层的粘接作用约束内外层面板的局部变形，避免面板受温度变化出现鼓包、脱层问题。板材的拼接侧边采用连续的凹凸企口结构，安装时相邻板材的企口可直接嵌合定位，不需要额外加装复杂的连接辅件就能实现板缝的密封咬合，减少现场安装的对位调整工作量，同时企口内部可预留密封胶填充空间，进一步提升板缝位置的防水、气密性能。

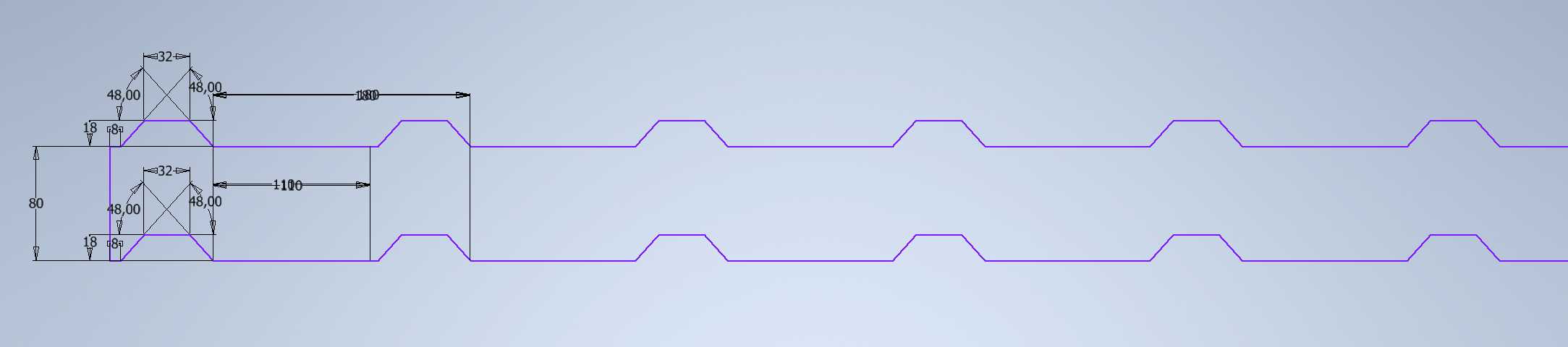

　　从安装边界参数来看，板材的截面尺寸为宽度1000mm、厚度80mm，单根标准长度为6000mm，这个尺寸规格适配国内常见的钢结构厂房柱距、檩条间距模数，安装时可直接将板材通过自攻螺钉固定在墙面檩条上，不需要额外裁切调整长度，能大幅降低现场施工的材料损耗。80mm厚度的芯层可满足大部分夏热冬冷地区工业建筑的外墙保温要求，不需要额外附加保温层即可达到常规工业建筑的节能设计标准；1000mm的有效覆盖宽度，能减少单位面积墙面的板材拼接缝数量，既提升墙面整体的平整度，也降低了板缝位置出现渗漏隐患的概率。在建模过程中，需要重点还原波纹面板的截面轮廓精度、企口的拼接配合尺寸，确保虚拟装配时相邻板材可实现无干涉嵌合，同时要区分内外层材质的结构差异，为后续的结构受力仿真、热工性能模拟提供准确的模型基础。
