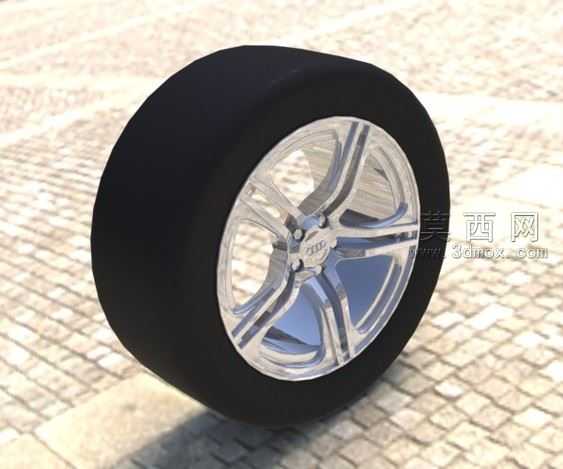

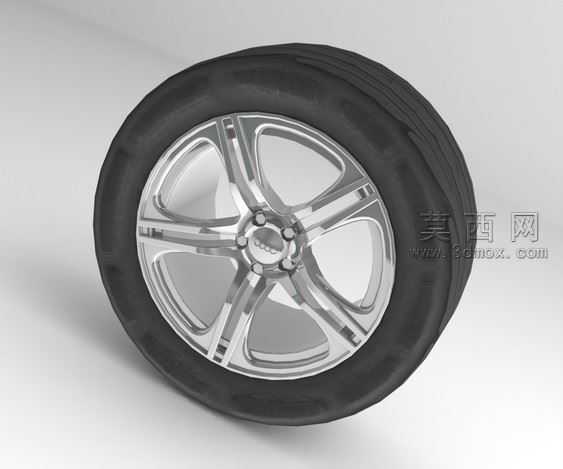

乘用车铝合金轮毂带轮胎装配结构设计

本作品为乘用车车轮总成三维建模设计，整体由铝合金轮毂与橡胶轮胎两部分装配构成，建模过程严格参照民用乘用车常规车轮尺寸比例搭建，保证各部件结构匹配度与实际量产部件一致。轮毂部分采用五辐式分叉造型设计，建模阶段先通过草图绘制轮辐的对称轮廓曲线，利用旋转特征生成轮毂基础基体，再对轮辐区域进行拉伸切除与曲面顺滑过渡处理，每根轮辐的边缘都做了圆角倒角优化，既还原了量产轮毂的流线型外观，也避免了尖锐结构带来的应力集中问题。轮毂中心的安装定位孔、螺栓固定孔位都按照标准乘用车轮毂安装参数精准绘制，孔位分布均匀对称，中心装饰盖区域做了凹陷结构处理，还原真实轮毂的装配细节。轮辋部分与轮辐为一体化建模结构，边缘的胎圈座、轮缘结构都按照标准轮辋轮廓参数生成，保证和轮胎的装配贴合度符合实际使用要求。轮胎部分建模先绘制不同截面的胎面轮廓曲线，通过旋转生成轮胎基础外形，再对胎面的防滑花纹沟槽做阵列切除处理，胎侧部分做了自然的弧度过渡，还原橡胶轮胎的充气后形态。材质渲染阶段，轮毂部分赋予高反光铝合金金属材质，调整金属粗糙度与反射参数，模拟抛光铝合金的亮面质感，螺栓部位做了稍高粗糙度的金属材质区分，还原紧固件的哑光金属效果；轮胎部分赋予深色橡胶材质，调整材质的漫反射与哑光参数，模拟橡胶材质的磨砂质感，胎面花纹的凹凸结构在渲染下呈现出自然的光影层次。整体装配过程中严格对齐轮毂与轮胎的同轴度，轮胎与轮辋的配合面完全贴合，没有出现错位或间隙问题，整体模型结构完整，细节还原度高，既可以用于汽车结构教学演示，也可作为汽车外观设计、整车装配场景的配套部件使用，模型的各部分特征都保留了可编辑参数，方便后续根据不同车型需求调整尺寸、修改轮辐造型或者更换轮胎花纹样式。
