五叶家用风扇扇叶三维结构设计

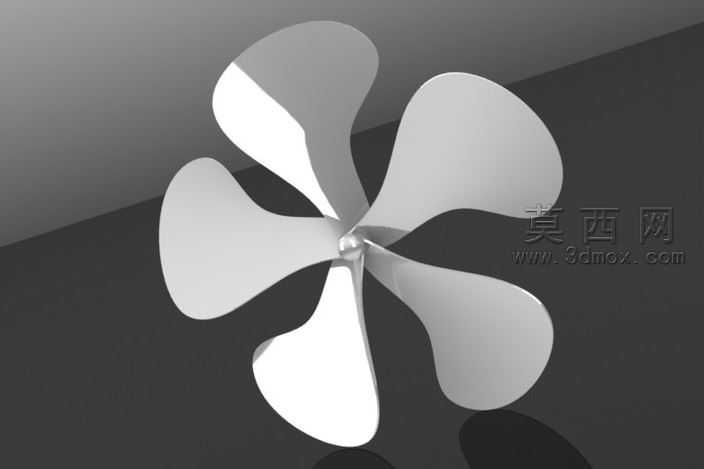

本作品为家用风扇的核心送风部件五叶扇叶的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以扇叶中心的轮毂安装位为基准原点，绘制轮毂的回转体基础轮廓，通过旋转凸台命令生成带中心轴孔的轮毂主体，轴孔位置预留与电机输出轴匹配的配合公差，同时在轮毂表面设计与叶片根部衔接的平滑过渡曲面，避免应力集中问题。叶片部分的建模以流体力学送风效率为核心设计思路，先绘制单片叶片的翼型截面轮廓，从根部到叶尖依次设置多个不同弦长、不同扭转角度的截面草图，通过放样凸台命令生成单片叶片的基础曲面实体，再对叶片的前缘、后缘分别做圆角顺滑处理，叶尖位置做小幅度的切角优化，降低扇叶高速旋转时的风切噪音。完成单片叶片建模后，通过圆周阵列命令以轮毂中心轴为阵列基准，均匀阵列生成五片等角度分布的叶片，每片叶片之间的夹角误差控制在0.1度以内，保证整体动平衡性能。建模完成后对整体结构做干涉检查，确认叶片与轮毂衔接处无重叠、无间隙，整体壁厚均匀控制在2mm，兼顾结构强度与轻量化需求。渲染阶段采用哑光浅灰色塑料材质模拟扇叶常用的PP材质质感，添加环境光遮蔽效果突出曲面的光影变化，通过多角度打光展现叶片的扭转弧度与曲面流畅度，清晰呈现每一片叶片从根部到叶尖的角度渐变细节。整体设计兼顾送风效率、运行静音性与结构可靠性，曲面过渡自然无突兀棱角，安装位尺寸符合常规家用台扇、落地扇的电机配合标准，可直接用于后续的结构仿真、模具开模参考或者3D打印验证，能够直观展现五叶扇叶相较于传统三叶扇叶的送风覆盖范围更广、出风更柔和的结构优势。
