带避震结构通勤自行车SolidWorks设计模型

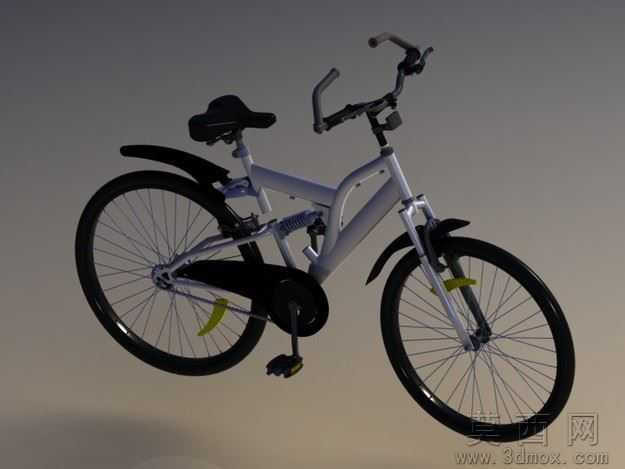

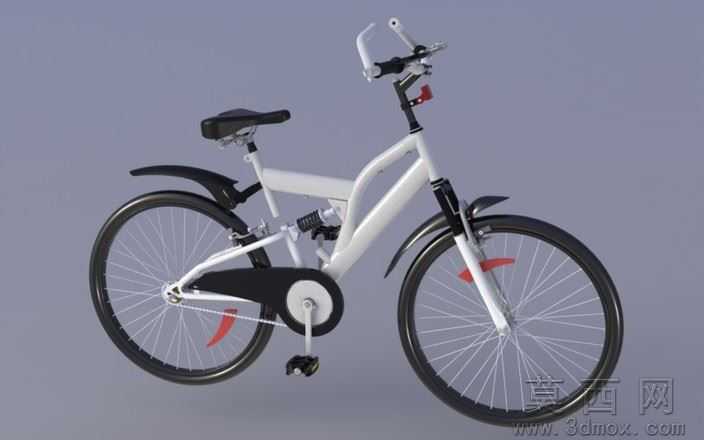

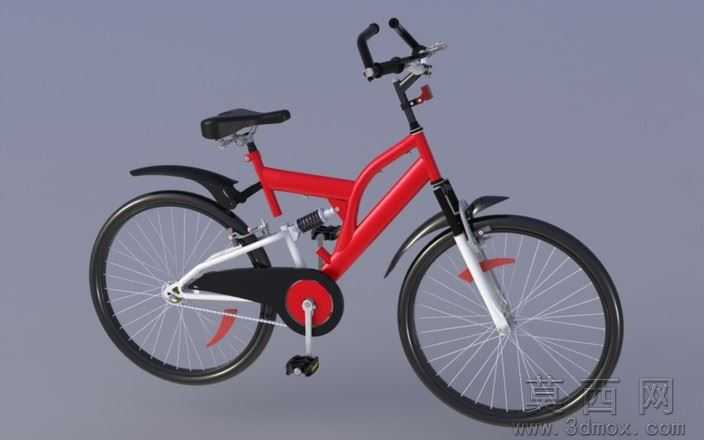

本款自行车三维模型采用SolidWorks软件完成全参数化建模，建模流程遵循从整体骨架到局部零件的正向设计逻辑：首先绘制整车布局草图确定轮距、轴距、五通高度、车把角度等核心基准参数，再依次完成车架、避震组件、前后轮组、传动系统、制动部件、车把鞍座等独立零件的建模，所有零件均通过装配约束完成整车组合，可实现车把转向、车轮转动、避震压缩的运动仿真验证，建模过程中对零件间的干涉问题做了全面排查，确保各部件装配关系符合真实自行车的装配逻辑。参数设计层面严格参照民用通勤自行车的通用尺寸规范，前后轮采用26寸标准轮径设定，车架采用斜梁几何设计适配不同身高使用者，后避震结构预留30mm有效压缩行程，传动比设定适配日常通勤的骑行发力需求，所有零件尺寸均做参数化关联，修改核心参数即可快速调整整车规格，适配不同的设计迭代需求。渲染材质方面对不同部件做了精准的材质区分：车架主体采用磨砂银灰色金属漆材质还原铝合金车架质感，车胎、鞍座、握把采用哑光黑色橡胶材质，轮圈、辐条、传动齿盘采用抛光金属材质，挡泥板采用黑色哑光塑料材质，刹车夹器、脚踏部件添加了局部黄色警示标识材质，渲染效果还原了真实民用自行车的外观质感，可直接用于产品展示场景。结构原理上本模型还原了带后避震的通勤自行车核心结构：车架采用分体式设计，后三角与主车架通过转轴连接，搭配弹簧阻尼避震组件过滤路面颠簸，传动系统采用牙盘、链条、飞轮的经典链传动结构，前后轮采用V刹制动结构实现骑行制动，车把与前叉通过碗组连接实现转向控制，所有结构均符合真实自行车的力学传递逻辑。软件兼容层面，模型包含完整的SolidWorks源文件，所有特征参数可编辑，同时可导出STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，也可导出STL格式用于3D打印验证。研发教学应用层面，本模型可作为交通工具设计课程的教学案例，帮助学习者理解自行车整车装配逻辑、参数化建模方法，也可用于民用自行车产品研发的方案验证、结构改型参考，还可作为机械制图课程的装配测绘练习素材，帮助学习者掌握非标机械产品的建模与装配思路。
