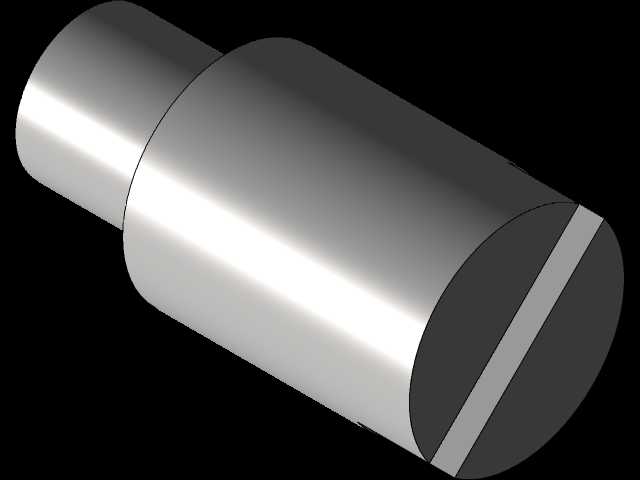

Inventor设计的手动管装夹虎钳结构

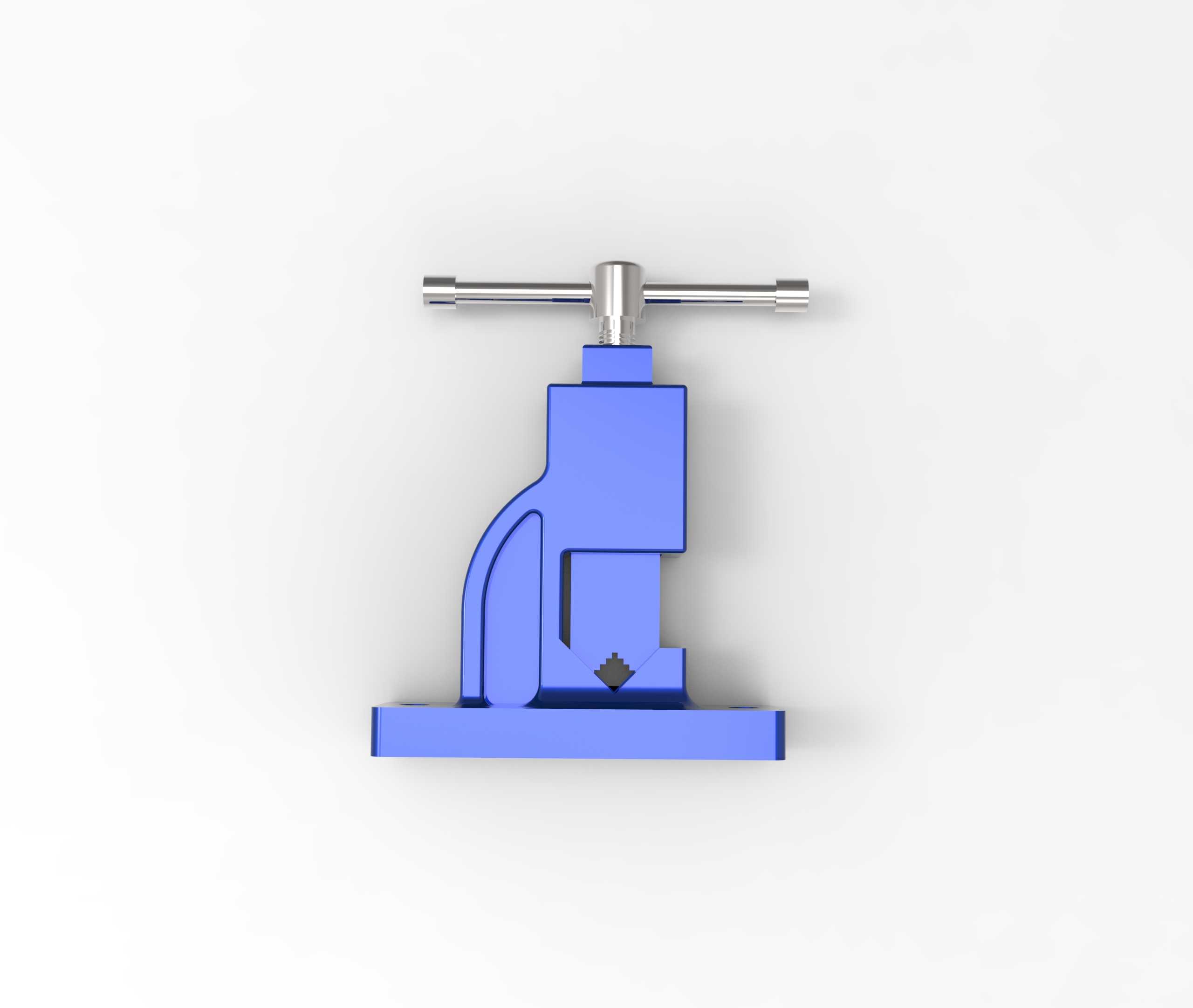

　　这款手动管虎钳是面向管道安装、五金维修、小批量管件加工场景设计的装夹工装，区别于普通平口钳的平面夹持结构，其核心夹持面适配圆形管件的曲面轮廓，能够在对金属管、硬质塑料管进行切割、套丝、铰口、端部修磨等工序时提供稳定的装夹力，避免管件在受力时出现周向转动或者轴向窜动，影响加工精度。从结构设计逻辑来看，整体采用立式悬臂布局，底部为平直安装基座，基座上预留的安装孔位可直接通过螺栓固定在钳工工作台或者移动式工装架上，安装边界适配常规钳工台的台面厚度，不需要额外定制转接支架，现场部署的适配性较强。

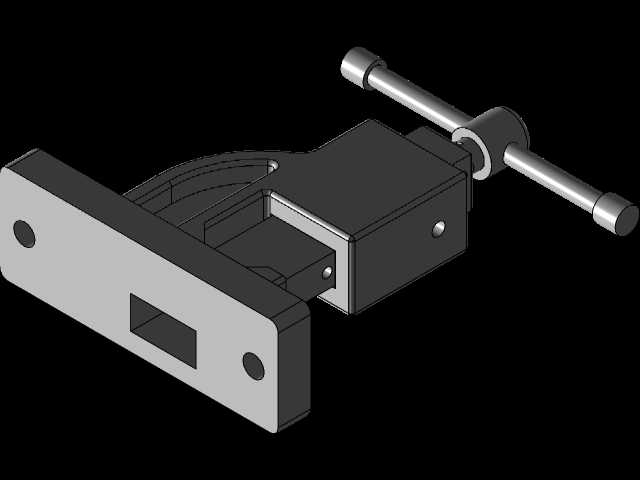

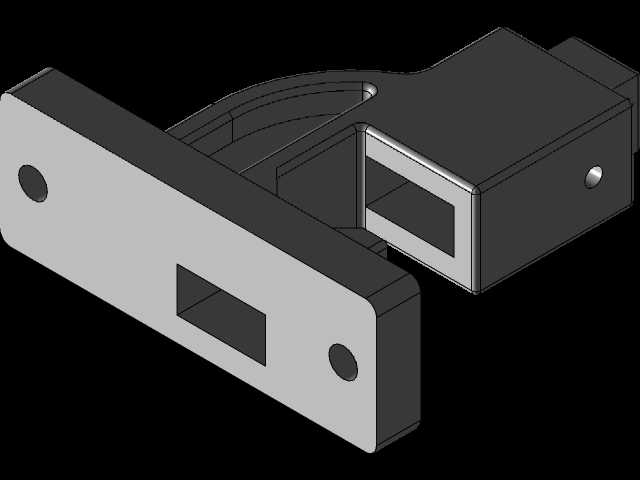

　　上部的夹紧执行单元通过T型手动摇杆驱动丝杠副实现进给，摇杆的力臂长度经过匹配计算，操作人员单手施加作用力即可获得足够的夹紧力，不需要额外加接延长力臂，日常单人操作的便利性较好。夹持模块的虎口位置做了适配圆弧轮廓的型面设计，夹持时与管件外壁的接触面积更大，单位面积压强更低，既能够保证足够的静摩擦力抵抗加工时的扭矩，也不会因为局部应力过大夹伤薄壁管件的外壁，减少管件装夹变形的概率。整体机身采用一体式弯折支撑结构，在丝杠受力的传力路径上做了加厚处理，能够抵消夹紧时的反向弯矩，避免长期使用后支撑臂出现形变导致夹持精度下降。

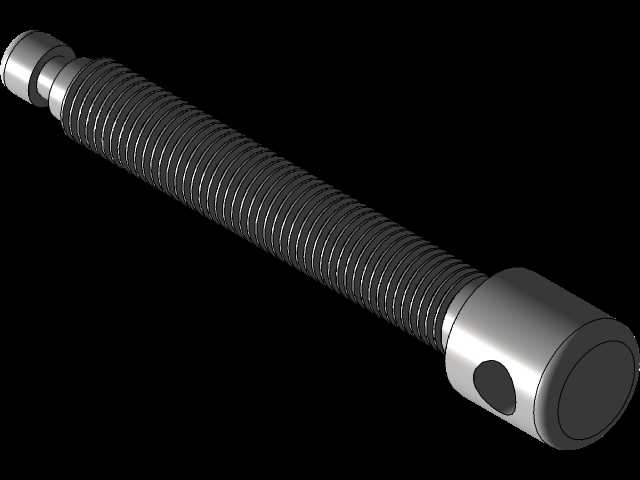

　　在实际工况适配中，这款虎钳的夹持范围覆盖日常水电安装、设备维修场景中常用的小直径管件，不需要更换钳口即可完成多数常规作业需求，活动钳身的导轨间隙做了限位设计，进给过程中不会出现偏摆，保证夹持时管件的轴线与钳口基准对齐，方便操作人员进行对刀或者划线作业。丝杠部分采用梯形螺纹传动，具备一定的自锁特性，夹紧后不会因为加工过程中的振动出现松脱，作业过程中的安全冗余度较高。整体外形紧凑，占用工作台的操作面积较小，闲置时可以直接固定在台面上不需要频繁拆装，适合作为维修班组、金工实训场地、小型加工门店的常备工装使用，其结构没有复杂的传动或者电控部件，日常维护仅需要定期在丝杠和导轨配合面涂抹润滑脂即可，长期使用的故障率较低。
