小型钻孔加工专用机用虎钳结构

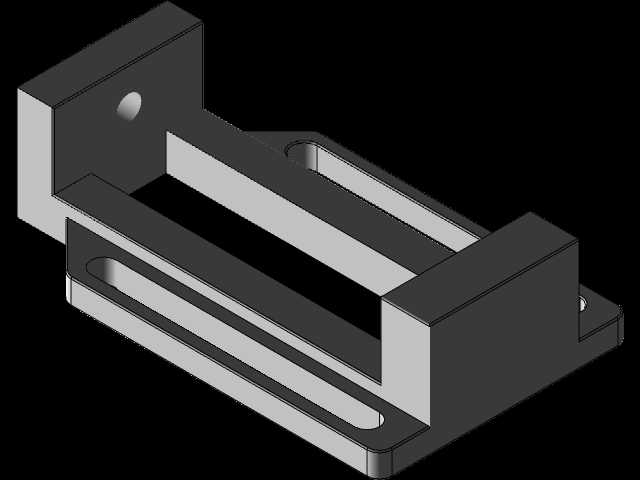

　　这款小型机用虎钳主要面向台式钻床、小型立式铣床的轻负荷装夹场景，适配小型五金零件、塑料样件、铝制毛坯的钻孔、铰孔、轻量铣削工序，在精密零件小批量试制、教学实训场景中应用十分广泛。整体结构采用丝杠驱动的滑动夹紧方案，固定钳身与活动钳身的配合面采用矩形导轨导向，导向间隙可通过侧边的镶条进行微调，避免夹紧过程中活动钳身上翘导致的装夹基准偏移。从结构设计逻辑来看，这款虎钳优先考虑了小尺寸工件的装夹便利性，钳口开度控制在适配100mm以内宽度工件的范围，钳口高度做了压低处理，钻孔时钻头不会在钻透工件后触碰钳口本体，减少刀具损耗与钳口损伤。

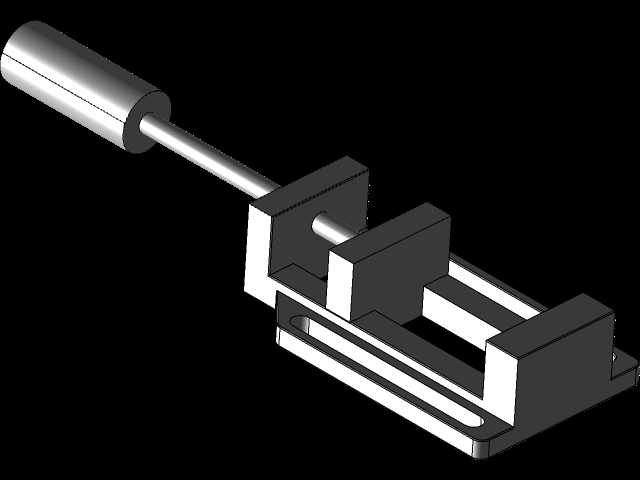

　　丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为钻削振动出现松脱问题，丝杠末端的加长手柄设计，让操作人员无需借助加力杆就能获得足够的夹紧力，适配铝、铜、硬质塑料等低硬度材质的装夹需求，若装夹钢制工件，可通过在钳口加装防滑齿垫提升摩擦力。安装边界上，虎钳底座预留了标准的T型槽安装孔位，可直接适配多数台式钻床、小型台铣的工作台T型槽间距，无需额外制作转接板，底座整体做了等高处理，安装后钳口上平面与工作台面的平行度控制在0.02mm以内，保证钻孔的垂直度要求。活动钳身与固定钳身的钳口面都做了淬火处理，硬度达到HRC45-50，长期使用不会出现压痕凹陷，若夹持软质工件，可直接在钳口面加装铜质护口，避免夹伤工件表面。

　　整体结构没有多余的复杂构件，日常维护仅需定期给丝杠与导轨配合面加注润滑脂即可，拆解维护时仅需拆下丝杠末端的限位销就能将活动钳身整体抽出，清理导轨缝隙内的切屑十分方便。在实际加工场景中，这类小型虎钳常配合钻床的深度定位块使用，完成批量小零件的等深度钻孔作业，相比大型机用虎钳，它的占用工作台面积更小，可在同一台钻床工作台上并排安装多台，同时装夹不同工序的工件，提升小批量加工的效率。设计时特意将丝杠的轴线设置在钳口夹紧面的中心高度位置，夹紧时的作用力直接作用在工件的中心区域，不会产生额外的倾覆力矩，装夹薄壁类工件时也不会因为夹紧力偏移导致工件变形。
