台式手动夹持虎钳三维结构设计

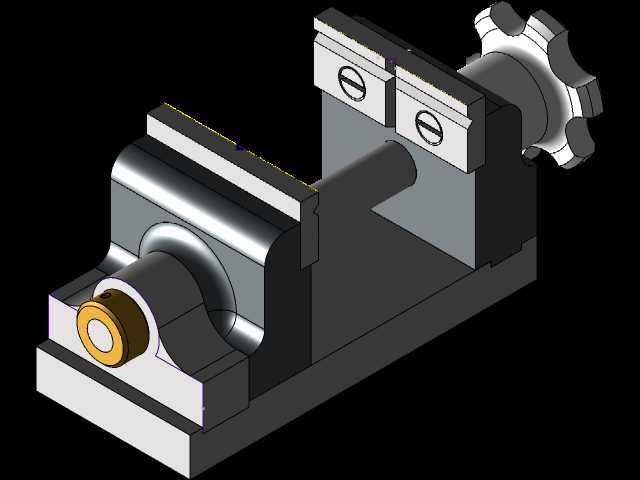

　　这款手动台虎钳是钳工工位、小型机加工工位最常用的夹持类工装，日常在维修工位、教学实训台、家庭DIY工作台也能见到它的身影，核心作用是在锯削、锉削、錾削、小型零件钻孔攻丝、零件打磨修配、小部件装配调试等作业中，稳定固定待加工工件，避免工件受力位移导致加工精度偏差，或是操作过程中工件滑脱引发安全隐患。从结构设计逻辑来看，这款虎钳采用了经典的丝杠副传动结构，旋转端部的星形手轮即可带动活动钳身沿固定钳身的导向滑轨做直线往复运动，实现钳口的开合动作，星形手轮的多瓣结构设计适配手动施力的握持习惯，无需额外辅助工具就能输出足够的夹紧力，钳口开合行程覆盖了常规小型零件的夹持尺寸范围，能满足绝大多数小尺寸工件的装夹需求。

　　固定钳身与活动钳身的钳口位置都设计了可更换的钳口板，钳口板表面加工有交叉网状防滑齿，夹紧工件时齿纹能嵌入工件表面微小区域，大幅提升夹持摩擦力，即便是承受较大的横向锉削力、轴向钻削力，工件也不会出现移位窜动；当钳口板磨损到防滑齿失效、或是出现磕碰损伤时，只需拧下固定钳口板的两个沉头螺钉，就能快速更换新的钳口板，无需整体更换钳身，大幅降低了工装的后期维护成本。底座部分采用一体化铸铁式结构设计，底部预留了标准的工作台安装孔位，可通过T型螺栓直接固定在标准钳工台、铣床辅助工作台的台面上，安装边界适配常规工业工作台的安装孔距，安装后整体结构刚性充足，夹紧工件时不会出现整体晃动、偏转的问题；固定钳身与底座之间采用圆弧配合结构，可根据加工需求绕竖直轴线旋转一定角度，调整到合适的加工方位后锁紧侧边的固定装置，就能实现不同角度的工件装夹，适配斜向修配、角度钻孔这类特殊加工需求。

　　从结构细节的设计考量来看，活动钳身与固定钳身的导向接触面做了适配的间隙配合设计，既保证活动钳身滑动顺畅无卡滞，又能控制配合间隙在合理范围内，避免夹紧工件时活动钳身上翘，导致钳口夹持面不平行，出现工件夹不紧、夹持面压伤的问题；丝杠传动部分设计了防尘结构，能阻挡加工过程中产生的金属切屑、打磨粉尘进入传动副间隙，避免丝杠磨损加快、操作手感变卡涩，延长工装的整体使用寿命。钳身主体采用箱型结构设计，在保证整体结构刚性、夹紧时受力变形量控制在允许范围内的前提下，尽可能去除了非受力区域的多余材料，既控制了整体重量，方便工位调整时的搬运挪动，又不会因为结构减重损失夹持稳定性。

　　在实际使用场景中，这款虎钳的夹持面做了平行度精度管控，夹紧规则矩形工件时，上下钳口能与工件表面完全贴合，不会出现点接触、线接触导致的工件压痕，也能保证工件装夹的定位精度，对于需要保证加工面平行度、垂直度的小型零件修配作业，这种精度设计能有效减少装夹找正的时间，提升作业效率。针对不同材质的工件，还可以在钢制钳口板外侧加装铜质、铝质或者木质的软钳口衬垫，避免夹紧硬度较低的铜件、铝件、塑料件或者表面精度要求高的成品零件时，在工件表面留下夹痕，满足不同加工场景的夹持需求。整体结构没有冗余的复杂零件，所有传动部件、连接部件都采用标准化的机械零件设计，后期维护时易损件都能快速采购替换，不需要定制特殊规格的配件，非常适合作为常规工位的通用夹持工装使用，不管是批量生产的加工工位辅助装夹，还是维修、实训场景的多用途夹持，都能稳定满足使用需求。
