冰箱制冷系统用黄铜减压阀门结构

　　这款阀件主要适配家用及小型商用冰箱的制冷回路，同时可兼容小型空气分离装置的支路减压需求，在制冷系统中承担两个核心作用：一是分离回路中混杂的氮气、氧气等不凝性气体，避免不凝气积聚在冷凝器内壁形成热阻，拉低系统换热效率；二是完成回路内空气的除湿处理，通过节流降压降低空气中水蒸气的饱和分压，让析出的液态水留存于阀腔下部的集液结构，避免水分随制冷剂进入毛细管造成冰堵故障。

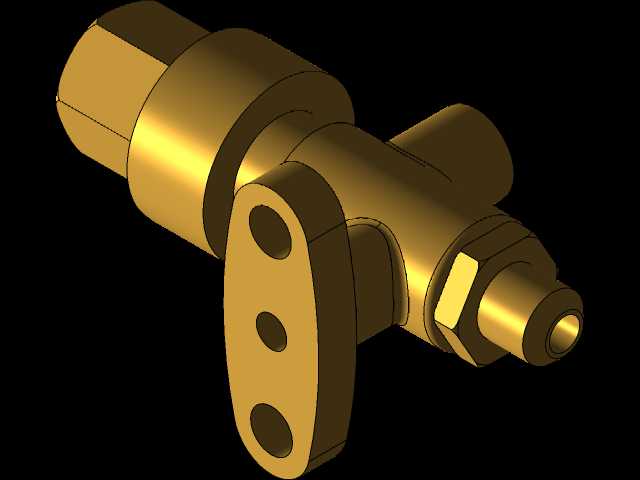

　　从结构设计逻辑来看，整体采用锻造黄铜一体加工的主体结构，黄铜材质的选择兼顾了制冷回路的耐氟利昂腐蚀性、良好的切削加工性能与适中的结构强度，相比铸铜件能避免内部砂眼造成的制冷剂泄漏风险。阀体左侧为外螺纹进气接口，加工时严格控制螺纹公差与密封面的平面度，安装时配合聚四氟乙烯密封带即可实现可靠密封，无需额外加装密封垫片，减少装配工序的同时降低长期使用后的密封失效概率。阀体中部的三孔法兰安装边是核心的固定结构，三个安装孔呈120°均匀分布，相比两孔安装结构能有效抵消管路振动带来的交变应力，避免长期运行后安装螺栓松动，法兰与阀体接触的根部设计了R2的过渡圆角，减少应力集中，避免制冷系统启停过程中温度交变造成的根部开裂。

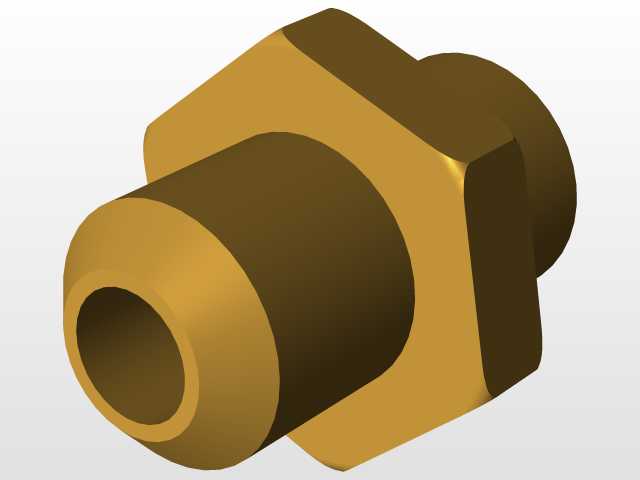

　　阀体右侧的出气端采用阶梯轴式结构，最外侧为外螺纹连接端，中间的六角结构是安装时的扳手受力位，设计时特意将六角对边尺寸控制在比常规同通径阀门小2mm，适配冰箱内部狭窄的安装空间，方便装配工人在紧凑的压缩机仓内完成拧紧操作。阀腔内部的节流降压结构采用锥面密封形式，相比平面密封能在更小的开度下实现精准的压力调节，减压后的压力稳定在0.12-0.15MPa区间，匹配冰箱蒸发器的工作压力要求，避免压力过高造成蒸发器结霜异常、压力过低导致制冷量不足的问题。

　　安装边界方面，这款阀门的整体轴向长度控制在72mm，最大外径为32mm，法兰安装边的三个安装孔中心距为24mm，适配M4的安装螺栓，进气端采用G1/4外螺纹，出气端采用M12×1外螺纹，安装时需要预留至少10mm的扳手操作空间，阀体与周边制冷管路、压缩机壳体的最小间隙不小于5mm，避免运行过程中振动碰撞产生异响。设计过程中特意将阀腔的集液容积控制在2.5mL，既能够储存系统运行中析出的少量水分，又不会因为容积过大造成制冷剂充注量的额外增加，控制整体制造成本的同时保证系统运行稳定性。

　　在实际应用场景中，这款阀门除了冰箱制冷回路外，还可适配小型制冰机、冷藏展示柜等同类小型制冷设备，在小型制氧机的空气预处理支路中也可作为减压除湿元件使用，结构上的通用化设计减少了不同场景下的零件改造成本，所有外露加工表面都做了钝化处理，避免长期在潮湿的压缩机仓环境中出现铜绿锈蚀，延长零件的使用寿命。阀体侧面的工艺孔采用钢珠密封压装，压装后做1.8MPa的气压保压测试，保证无泄漏，满足制冷系统的密封性能要求。
