减压阀配套花键齿轮传动轴结构设计

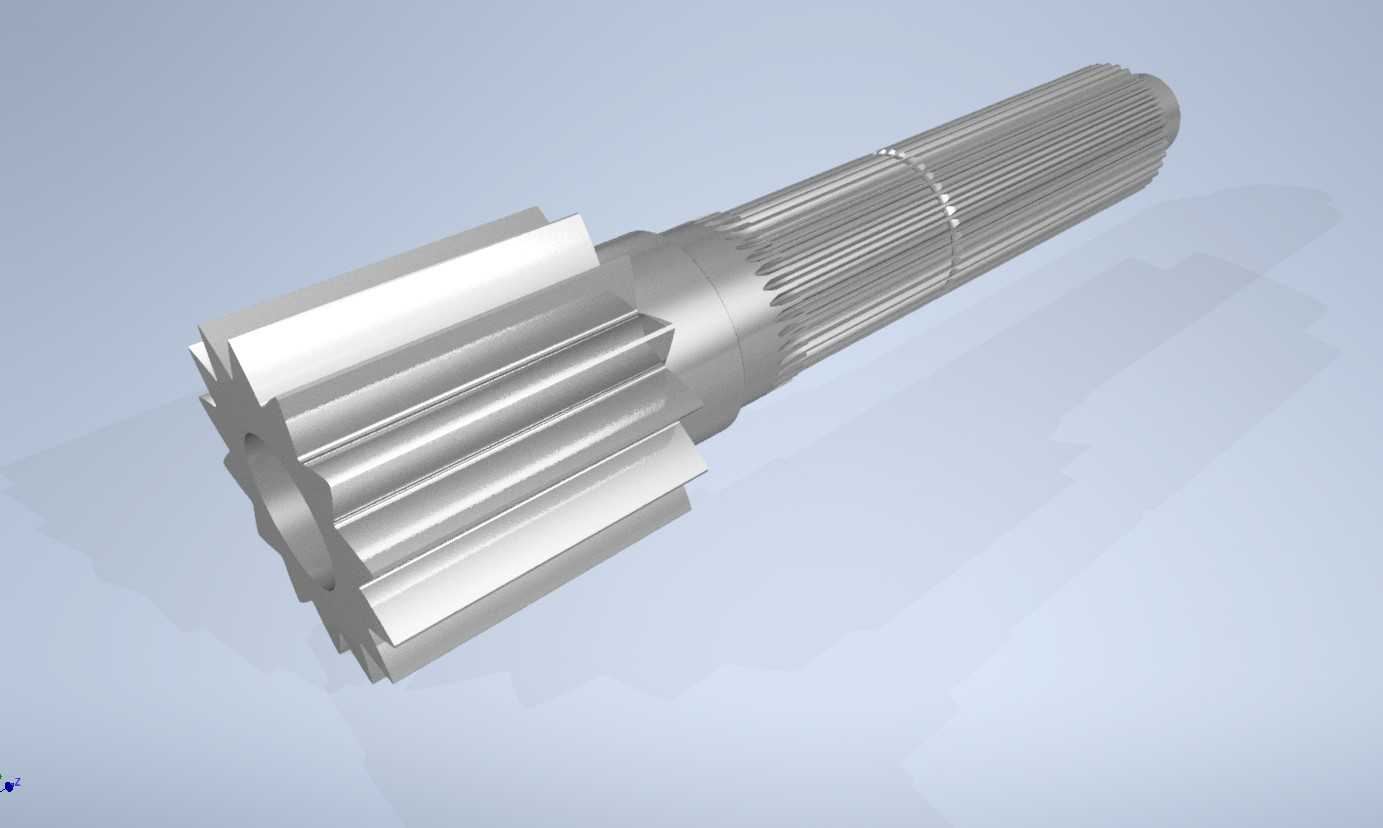

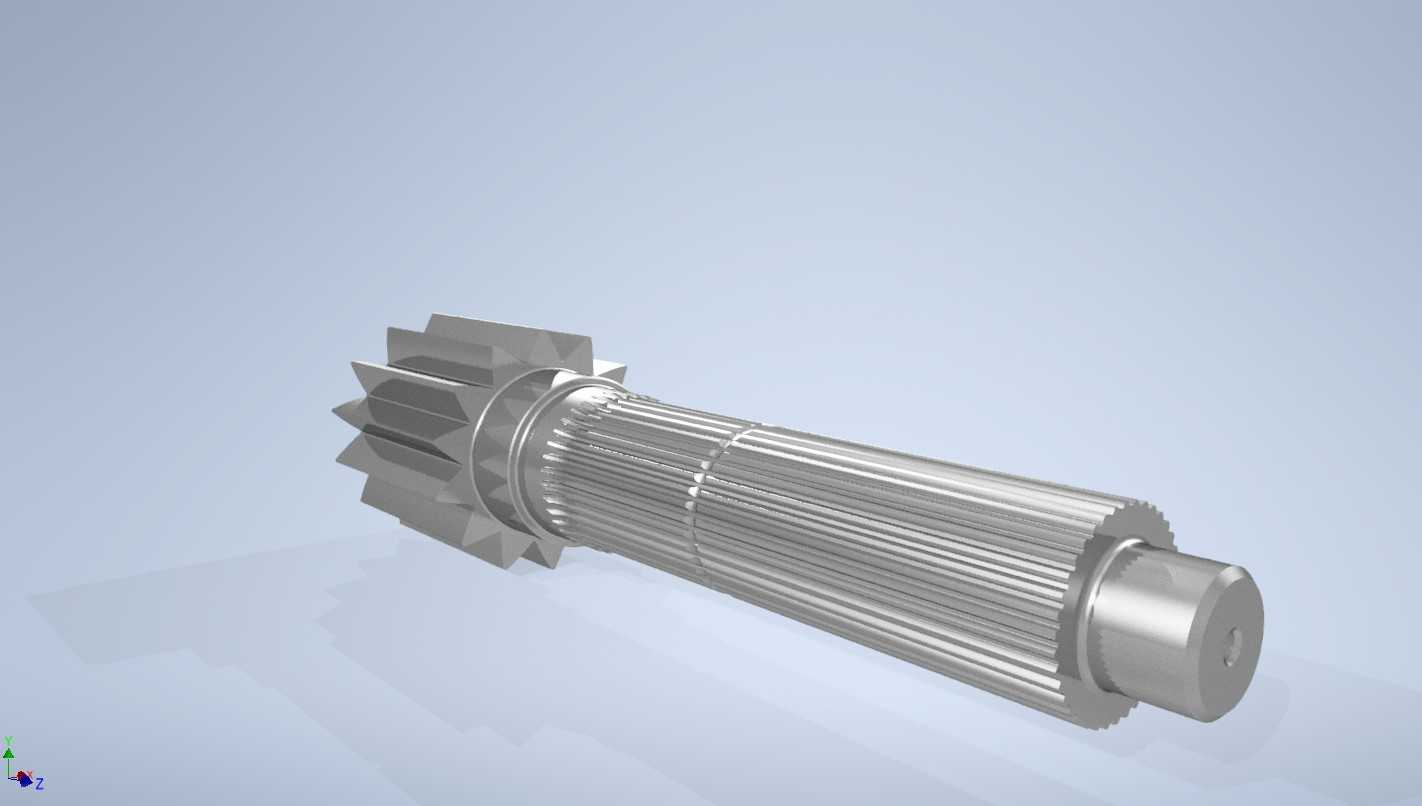

　　该传动轴是减压阀内部扭矩传递的核心承载零件，主要适配工业管路减压阀的阀杆驱动、阀芯开度调节的传动链路，在石化输配管网、工业流体控制管路、楼宇供水调压系统的减压阀组中均有对应适配场景，承担着将驱动端扭矩平稳传递至调节机构、精准控制阀芯开合度的核心作用，直接决定减压阀调压过程的响应精度与运行可靠性。从结构设计逻辑来看，该轴采用一端直齿圆柱齿轮、中段光轴定位、另一端矩形花键的分段式结构，齿轮端直接与减压阀内部的驱动齿轮啮合，承接手动调节机构或者电动执行器的输入扭矩，花键端则与阀芯调节组件连接，通过花键的多齿啮合特性传递大扭矩的同时，保证同轴度精度，避免调压过程中出现卡滞、传动间隙过大导致的压力波动问题。

　　设计过程中首先考虑了减压阀内部的安装空间约束，轴的各段轴径严格匹配阀体内腔的轴承安装位、密封件穿装位尺寸，齿轮段的齿顶圆直径经过校核，既保证足够的齿面接触强度，又不会与阀体内壁发生运动干涉，中段光轴的长度对应阀体内部的隔腔厚度，预留了密封件、轴套的安装余量，两端的轴肩位置做了圆角过渡处理，避免应力集中导致的轴段断裂，适配减压阀长期带压运行的工况载荷。花键段的齿形参数经过匹配计算，与阀芯组件的内花键套采用间隙配合，既保证装配过程的顺畅性，又能在传动过程中自动补偿微小的同轴度误差，减少齿面的偏磨损耗，齿轮段的齿向做了微小的修形处理，降低啮合过程中的传动噪音，同时提升齿面的载荷分布均匀性，避免局部过载断齿。

　　在安装边界方面，该轴的轴向定位依靠中段的两个轴肩分别抵靠阀体内的轴承内圈与轴套端面，轴向窜动量控制在0.1mm以内，既保证轴转动过程中无卡滞，又避免轴向窜动导致的齿轮啮合错位、密封件偏磨问题，轴的表面粗糙度根据不同分段的功能做了差异化设计，轴承配合位、密封件配合位的粗糙度达到Ra1.6，保证密封件的使用寿命与轴承的装配精度，齿轮与花键的啮合面粗糙度达到Ra3.2，兼顾传动效率与耐磨性能，非配合面的粗糙度为Ra6.3，减少不必要的加工成本。

　　实际应用场景中，该传动轴需要承受减压阀调压过程中的交变扭矩载荷，尤其是在管路压力波动、阀芯频繁调节的工况下，轴的抗疲劳强度是设计校核的核心指标，建模过程中对轴的各危险截面做了扭矩载荷下的应力仿真，轴肩过渡位置、花键齿根位置、齿轮齿根位置的最大应力均低于材料的许用疲劳应力，保证在长期交变载荷下不会出现疲劳断裂。同时考虑到减压阀内部可能接触水汽、油气等介质，轴的材质选用合金结构钢，表面做调质处理，啮合面做淬火硬化，硬度达到HRC45-50，兼顾芯部的韧性与表面的耐磨性能，避免长期运行出现齿面磨损、轴颈拉伤密封件的问题。在结构细节上，齿轮端的端面做了倒角处理，方便装配过程中与配对齿轮的啮合导入，花键端的端面也做了引导倒角，方便与内花键套的装配对位，轴上预留的卡簧槽位置经过尺寸校核，卡簧安装后不会突出轴面，避免与周边的密封件、轴套发生运动干涉。整个轴的同轴度公差控制在0.02mm以内，保证齿轮啮合、花键传动、轴承转动的同轴度要求，减少运行过程中的振动与噪音，提升整个减压阀调节机构的运行平顺性。
