减压阀配套钣金安装固定支架结构

　　这款钣金构件是减压阀配套安装体系里的核心承载固定部件，在流体控制管路系统中承担着减压阀本体定位、管路载荷分散、周边辅件安装依托的多重作用，常见于工业气动控制回路、小型液压站管路排布、车间集中供气终端这类需要对减压阀进行刚性固定的应用场景，能避免减压阀因管路振动、介质压力波动出现移位、接口渗漏的问题。从结构设计逻辑来看，整个构件采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，整体刚性更有保障，加工时仅需要通过激光下料、数控折弯、冲孔几道常规钣金工序就能完成，量产一致性好，加工成本可控。

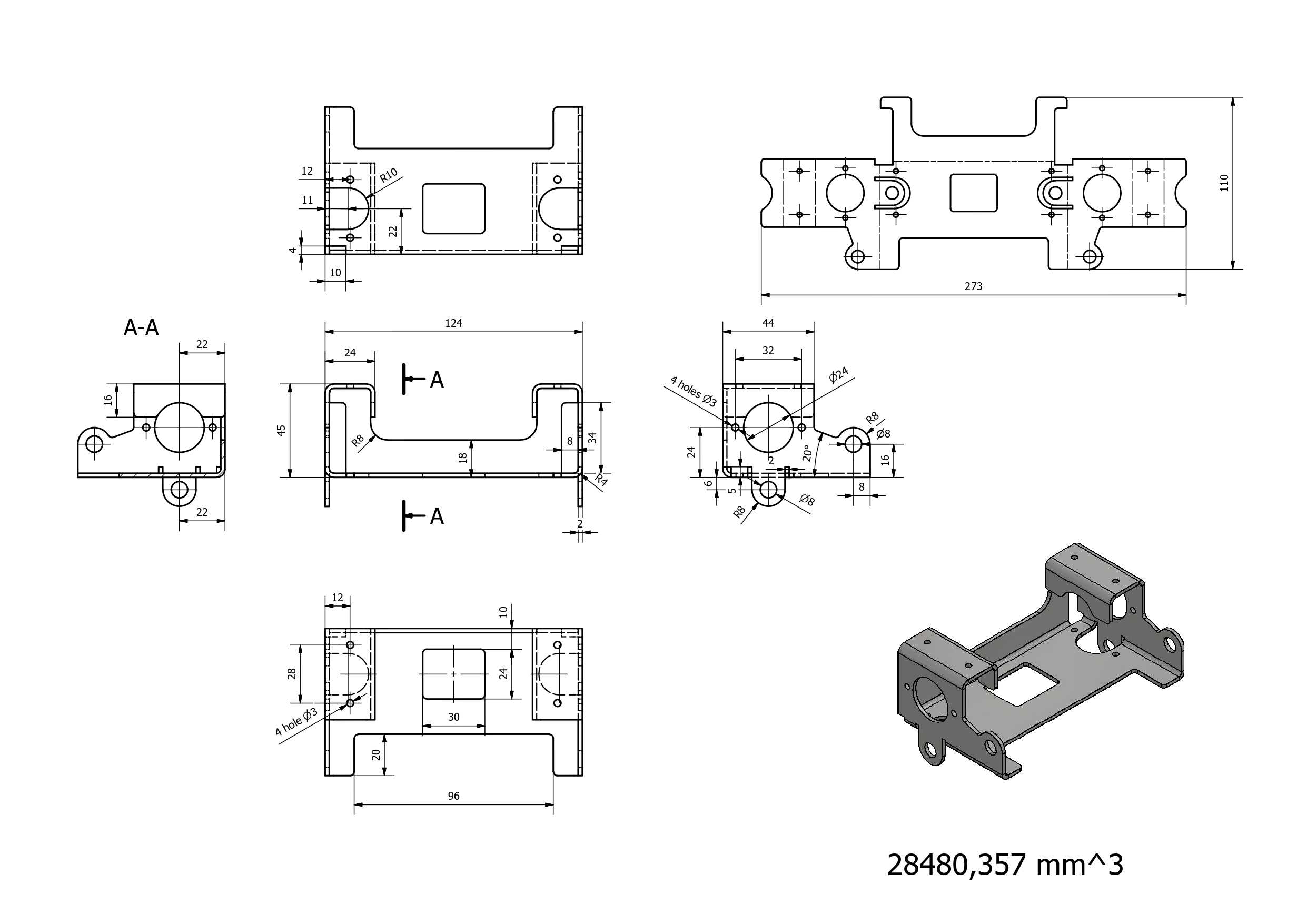

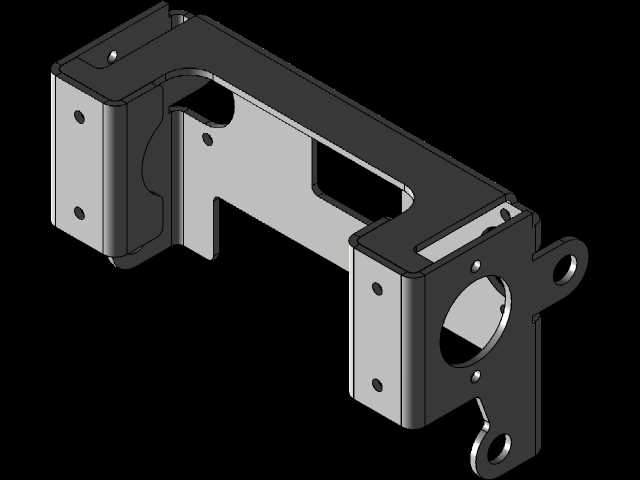

　　构件左侧的双折弯立面是与安装基面贴合的固定面，上面预留的两个等距安装孔适配常规M6规格的紧固螺丝，安装时可以直接固定在设备机架立面、管路安装板或者气动控制箱的内壁上，孔位的中心距经过匹配通用安装基面的孔位标准设计，不需要现场二次扩孔调整。中间的镂空避让区域是特意预留的走管与操作空间，一方面能给减压阀的调压旋钮、进出管路接头留出足够的操作与安装余量，避免安装时管路和支架本体产生干涉，另一方面也能减少钣金材料的用量，同时降低构件整体重量，在满足刚性要求的前提下实现轻量化。

　　右侧带大圆孔的立面是减压阀本体的安装定位面，大圆孔的尺寸刚好适配减压阀的主体安装轴径，安装时减压阀主体可以穿过这个圆孔实现径向定位，圆孔周边预留的三个小孔分别对应减压阀本体上的固定螺丝孔位，能实现三点式紧固，固定后不会出现径向转动的问题；立面延伸出的带孔耳片是用来固定配套的压力表或者压力传感器的安装位，不需要额外加装辅件就能实现检测元件的集成固定，让整个阀组的布局更紧凑。在安装边界设计上，整个构件的折弯边都做了内收处理，所有外露的边角都预留了折弯圆角，不会出现锐边割伤安装人员的问题，构件的整体厚度适配常规1.5mm冷轧钢板的加工参数，折弯后的内R角匹配板材厚度，不会出现折弯开裂的问题。

　　构件的两个安装立面之间的间距经过反复校核，刚好能容纳对应规格减压阀的主体厚度，同时预留了0.5mm的安装间隙，避免加工误差导致减压阀装不进去的情况；左侧固定面到右侧安装面的垂直距离，也匹配常规管路布局中减压阀离安装基面的安全距离，不会出现管路接头顶到基面的问题。从实际使用的角度出发，这种一体化钣金支架相比传统的焊接支架，没有焊接变形的问题，安装面的平面度更容易保证，安装后减压阀的同轴度更好，能减少阀体内密封件的偏磨问题，延长减压阀的整体使用寿命。另外支架上预留的多个小孔位，除了固定减压阀和检测元件之外，还可以用来固定线束卡扣、管路扎带，方便把阀组周边的气管、信号线整理固定，让整个控制回路的布线更规整，后期维护的时候排查线路和管路也更方便。在表面处理的适配性上，这种钣金结构可以直接采用静电喷塑或者镀锌处理，不需要做额外的打磨工序，折弯形成的自然圆角能让涂层附着更均匀，防腐能力更强，适合在车间潮湿、有少量油污的工业环境下长期使用，不会轻易出现锈蚀脱落的问题。
