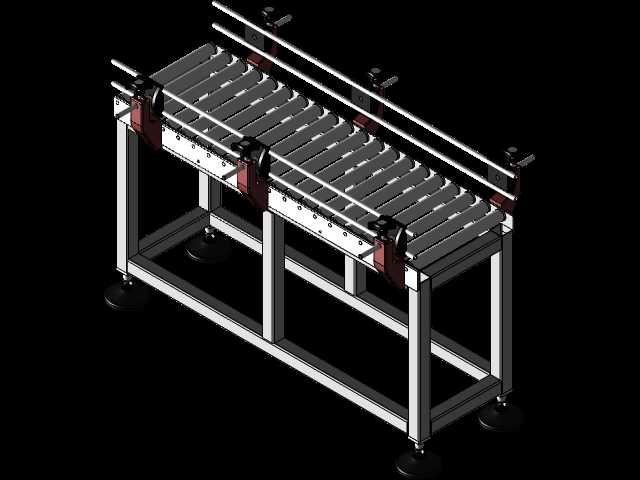

塑料桶灌装线用滚筒输送设备结构

　　在日化、食品加工领域的塑料桶灌装生产环节，工位间的物料转运一直是影响整线节拍的关键节点，这类滚筒输送结构的设计初衷，就是匹配塑料桶灌装后的平稳转运需求，衔接灌装、旋盖、贴标、码垛等前后工序，避免人工搬运带来的桶身污染、定位偏差问题。从实际产线布局来看，这类输送设备的安装边界需要匹配现有灌装工位的出料高度，常规设计中机架主体采用不锈钢型材焊接成型，整体框架的直线度公差控制在每米1mm以内，避免长距离输送出现桶身偏移、卡滞的问题。滚筒的排布间距经过针对性计算，针对常见的1L-5L规格塑料桶，滚筒中心距设置为桶身底面最小支撑长度的1/3，保证输送过程中塑料桶始终有至少三根滚筒提供支撑，不会出现底面凹陷、输送卡顿的情况。

　　滚筒本身采用钢质表面做抛光处理，部分接触食品级物料的工况会外包不锈钢薄壁套，表面粗糙度控制在Ra1.6以下，既降低输送过程中的摩擦阻力，也避免刮花塑料桶的外表面，影响成品外观。驱动端的设计采用分段式动力布局，每段3米长度的输送段配置独立的动力模组，可根据产线的启停需求单独控制，当某一工位出现待料、检修情况时，对应段输送可单独暂停，不影响其他工段的正常运转，这种分段设计也方便后期根据产能需求拓展输送长度，不需要整体更换驱动系统。

　　侧边的导向护栏采用可调式结构，通过腰型孔连接在机架两侧，可根据不同直径的塑料桶调整护栏间距，调整范围覆盖常见的100mm-300mm桶径，换产时不需要更换结构件，仅需松动紧固螺栓调整位置后锁紧即可，大幅缩短换产调试时间。设备的支脚配置可调式脚杯，调节行程在50mm范围内，可适配车间地面不平整的安装场景，保证输送面整体处于水平状态，避免塑料桶在输送过程中出现自行滑移、跑偏的问题。

　　从设计思路上看，这类输送结构没有采用复杂的皮带或者链板结构，核心是利用滚筒转动的低摩擦特性，适配塑料桶这种硬质底面容器的输送需求，相比皮带输送，滚筒结构的清洁难度更低，灌装过程中溅落的液体可直接通过滚筒间隙落下，不会在输送表面积存，日常维护仅需定期检查滚筒转动灵活性、加注润滑脂即可，维护成本远低于其他输送形式。在转弯段的设计上，采用锥形滚筒排布，锥度根据转弯半径匹配，保证塑料桶在转弯过程中内外侧线速度一致，不会出现桶身甩动、撞击护栏的情况，转弯段的内侧护栏做圆弧过渡处理，圆弧半径不小于输送桶径的3倍，避免卡桶。整体结构的所有外露紧固件均采用不锈钢材质，适应灌装车间潮湿、偶尔有清洁液体冲刷的工况，不会出现锈蚀污染产品的问题。在实际选型匹配时，需要提前确认灌装线的节拍速度，对应调整驱动电机的输出转速，常规工况下输送速度设置在0.2m/s-0.5m/s区间，既匹配前后工位的处理速度，也避免速度过快导致塑料桶在工位停止时出现惯性滑移、定位不准的问题。输送面的高度通常设置在850mm-900mm，匹配一线操作员工的作业高度，也和常见灌装设备的出料高度对齐，不需要额外增加过渡转接结构。
