带可调脚架皮带包帕特输送机三维设计

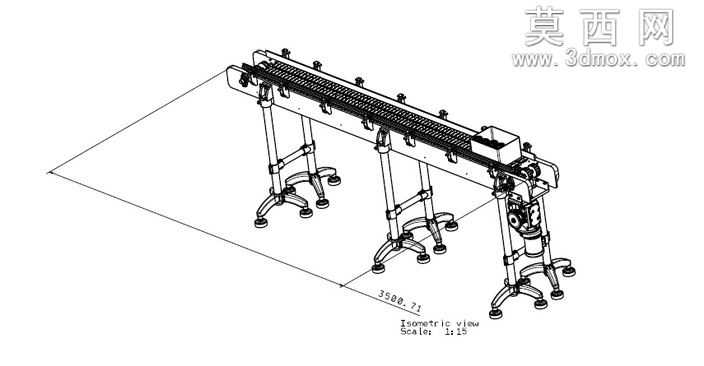

本作品为皮带包帕特输送机的三维建模成果，整体采用等轴测视角完成视图呈现，建模比例设定为1:15，完整还原了设备的真实结构比例与细节特征。建模过程中首先搭建主体支撑框架，采用四组立式支腿作为主要承载结构，每组支腿底部配置可调节脚杯，能够根据现场安装地面的平整度进行高度微调，保障输送线体整体处于水平状态，避免运行过程中出现物料偏移、皮带跑偏的问题。线体主体部分精准还原了皮带输送的核心结构，包含两侧的机架侧板、首尾的传动辊筒、张紧调节机构以及中部的承托结构，能够清晰呈现皮带的环绕安装路径，同时在输送线的出料端配置了导向挡料结构，可对输送过程中的物料进行限位引导，避免物料从侧边掉落。建模时对各个零部件的装配关系进行了严谨的约束设置，支腿与机架侧板的连接位置、脚杯与支腿的螺纹调节结构、传动端的动力安装位都按照实际机械装配逻辑完成配合，可直观展示设备的组装逻辑与运行原理。材质设置上，对机架金属部分赋予哑光不锈钢材质，输送皮带赋予深色耐磨橡胶材质，调节脚杯的防滑底座赋予防滑橡胶材质，不同材质的视觉区分清晰，能够快速识别各个部件的功能属性。设计过程中充分考虑了设备的实用性，活动输送长度设定为3000毫米，适配多数轻工业生产场景的短距离物料转运需求，整体结构简洁规整，没有冗余的设计部件，既保障了输送作业的稳定性，也兼顾了设备安装、调试、维护的便捷性，可直接用于同类输送设备的方案展示、结构参考以及教学演示使用，能够帮助设计人员快速理解小型皮带输送机的结构组成与设计要点。
