机器人用Robo同步带传动结构设计

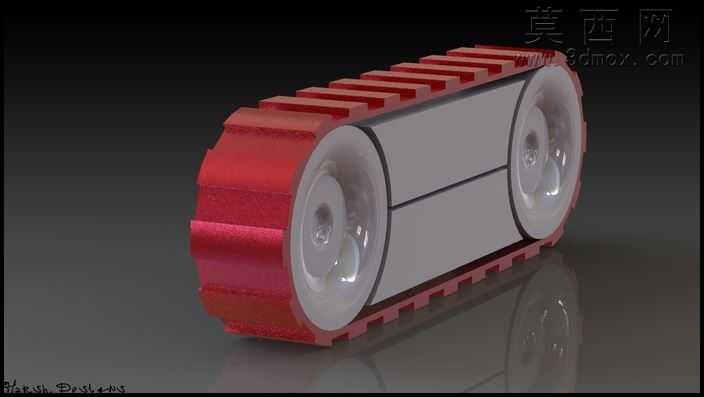

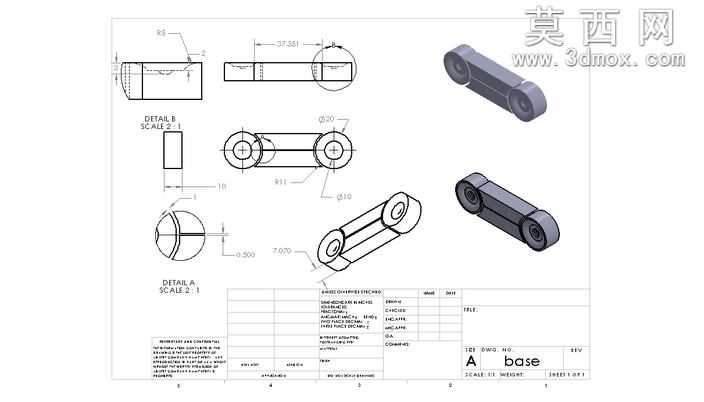

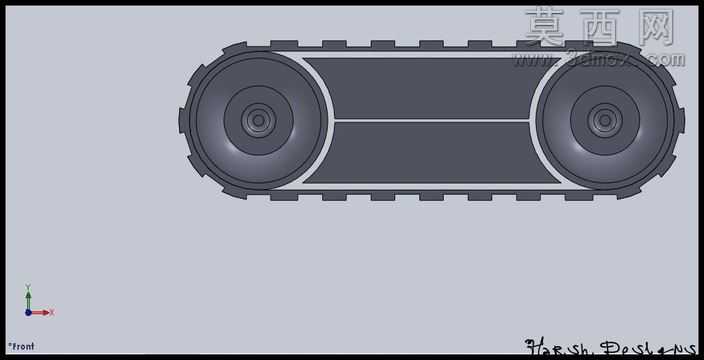

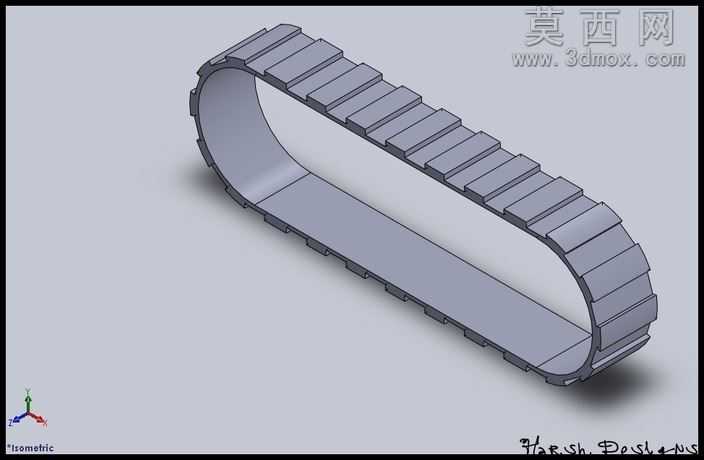

本作品为面向小型机器人移动场景设计的Robo皮带传动结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械传动设计的公差配合规范，对带轮、传动带、支撑衬板等核心部件分别进行独立建模后完成虚拟装配，确保各部件间的装配间隙、配合精度符合实际加工与运行要求。渲染阶段采用哑光金属与工程塑料结合的材质方案，外侧同步带使用红色哑光橡胶材质，还原橡胶传动带的表面颗粒质感与哑光漫反射特性，两侧带轮采用半透明工程塑料搭配金属轮毂的材质组合，通过调整材质的粗糙度、反射率参数，还原工程塑料的温润质感与金属部件的微弱反光效果，中部支撑衬板采用浅灰色哑光硬质塑料材质，与红色传动带形成清晰的视觉层次，渲染时添加柔和的环境光与底部反射效果，清晰展现结构的整体轮廓与部件衔接关系。结构设计上，采用齿形同步带作为传动载体，带体内侧均匀分布啮合齿，可与带轮轮齿精准啮合，避免传动过程中出现打滑问题，保障动力传输的精准性，适配机器人行走、物料输送等对传动精度有要求的场景；两侧带轮采用辐板式轻量化结构，轮心预留标准安装轴孔，可直接与驱动电机输出轴、从动支撑轴配合安装，中部设置两块平行的硬质支撑衬板，承托传动带上半段的载荷，避免带体在负载状态下出现过度形变下垂，提升传动结构的运行稳定性。设计思路围绕小型机器人的紧凑安装需求展开，整体结构体积小巧，传动比稳定，既可以作为小型移动机器人的行走履带传动单元，也可作为微型风力输送、轻型物料传送场景的动力传输组件，建模过程中对所有棱角做了微小倒圆角处理，既避免应力集中问题，也让渲染呈现的视觉效果更贴近实际工业产品的工艺特征，各部件的建模尺寸均参考常规小型传动件的通用规格，可直接导出用于3D打印验证或后续的工程深化设计。
