输送机用可调式多塞子执行单元结构

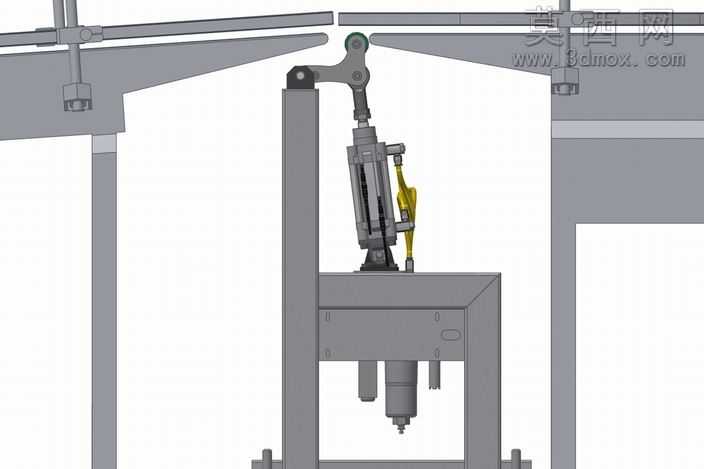

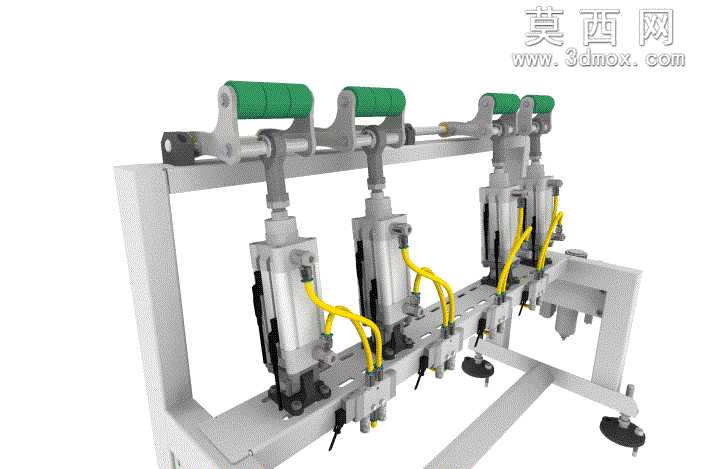

本模型为输送机配套的可调式多塞子作业单元，采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配公差进行了合理预留，确保各运动部件不存在干涉问题，可直接用于方案评审、结构优化与生产参考。模型整体采用框架式安装基座作为承载主体，基座底部配置可调式支撑脚，可根据现场安装地面的平整度进行高度微调，保证单元整体的安装水平度，避免因安装倾斜导致的作业精度偏差。单元横向排布多组独立的塞子执行模组，每组模组均包含顶部的握持调节组件、中部的导向连接结构、下部的气动执行缸体以及末端的塞子作业头，各组模组之间通过横向传动轴实现联动调节，可根据输送线上不同规格的待加工工件，快速调整各组塞子头的横向间距，适配多规格产品的生产需求，无需对整体结构进行拆改即可完成工位参数切换。气动管路部分采用标准化快插接头设计，黄色气动软管沿缸体侧面有序排布，走线整齐规范，既避免管路与运动部件发生剐蹭磨损，也便于后期的管路维护与故障排查。模型渲染阶段采用写实材质方案：基座与金属结构件赋予哑光银白金属材质，还原铝合金机加工件的表面质感；气动缸体采用银灰缸身搭配黑色端盖的材质区分，还原标准气动元件的真实外观；顶部调节握把赋予绿色哑光橡塑材质，模拟防滑握套的触感；气动软管赋予半透明黄色橡塑材质，还原气动软管的视觉特征；底部支撑脚采用黑色橡胶材质搭配金属调节螺杆，清晰区分不同功能部件的材质属性。设计思路上，该单元采用模块化设计逻辑，每组塞子执行模组均可独立拆卸更换，当某一工位的塞子头出现磨损时，仅需更换对应模组即可快速恢复生产，大幅降低设备维护的停机时间；整体结构可直接集成到现有输送生产线中，作为塞装、压装、定位等工序的执行末端，适配自动化流水线的连续作业需求，多组工位同步作业的设计可有效提升单条输送线的生产节拍，相比单工位作业结构效率提升数倍，同时可调式设计大幅提升了单元的通用适配性，可覆盖多规格同类型产品的生产需求，降低生产线的改造成本。
