CNC设备用聚氨酯包胶滚轮结构设计

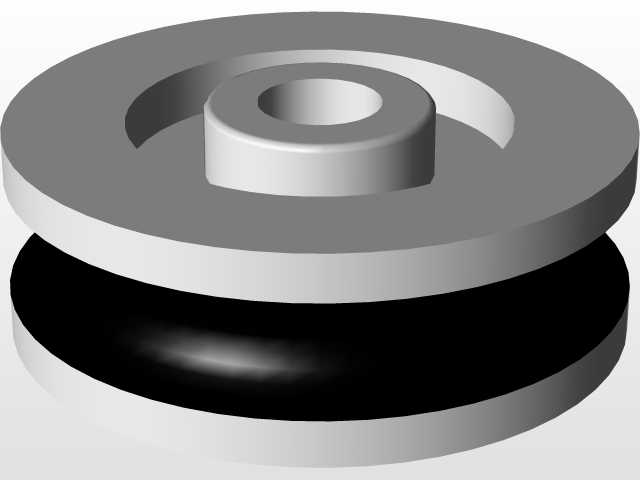

　　这款滚轮结构主要面向数控加工设备的物料移送、工装台移位场景设计，区别于常规金属滚轮，外层采用聚氨酯包胶结构，核心设计目标是降低移送过程中的振动传导，避免硬质金属轮面与设备导轨、工装台面直接接触产生压痕或划伤，同时提升轮面与接触面的摩擦系数，减少重载工况下的打滑问题。从结构分层来看，整体采用同轴嵌套设计，内层为金属材质的轮毂衬套，中心设置贯通安装孔，用于与传动轴、支撑销轴配合，衬套与外层包胶之间设置环形限位台阶，避免包胶层在长期交变载荷下出现轴向窜动、脱胶分离的问题。

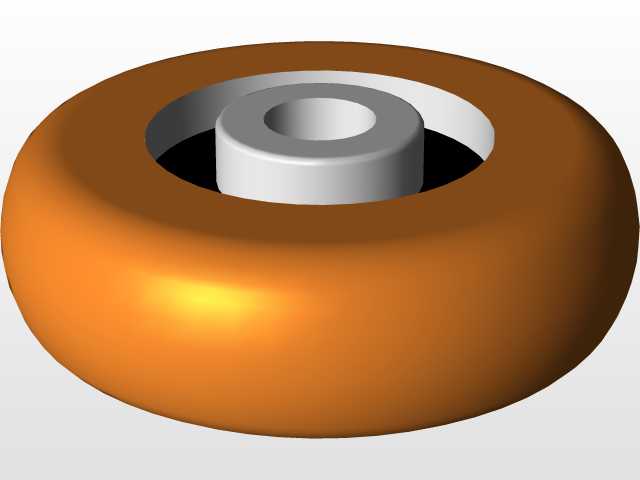

　　外层包胶的截面采用圆弧过渡设计，轮缘位置做了圆角修形，一方面可以减少轮面与接触面的边缘应力集中，避免包胶层在长期受压后出现边缘开裂，另一方面在经过微小接缝、台面凸起位置时，能够实现平滑过渡，减少移送过程中的卡顿与冲击。在安装边界设计上，中心安装孔的公差配合选用基孔制间隙配合，适配常规直径的支撑销轴，安装时可根据载荷需求选配深沟球轴承嵌入衬套内部，降低转动过程中的摩擦阻力；轮毂的轴向宽度与包胶层宽度保持合理比例，避免轴向尺寸过大占用过多安装空间，同时保证轮面与接触面有足够的接触面积，降低单位面积压强，提升重载下的使用寿命。

　　从实际应用场景来看，这类滚轮除了用于CNC加工中心的工装托盘移送、自动上下料机构的行走支撑外，也可适配轻型自动化输送线的从动轮、小型移动设备的行走轮使用。设计过程中需要重点关注包胶层与金属轮毂的结合强度，轮毂外圆面可设计滚花或环形凹槽结构，增大包胶层与金属基体的接触面积，提升粘接牢固度，避免高速转动或频繁启停时出现包胶层打滑空转的问题。包胶层的硬度选择需要匹配实际工况，移送精密加工工件、对振动要求较高的场景可选用稍软的邵氏硬度材质，提升缓冲减振效果；重载、移送频次高的场景则选用硬度稍高的材质，提升耐磨性能，减少长期使用后的形变量。

　　轮面的圆弧轮廓设计需要结合实际行走的接触面平整度调整曲率，平面导轨场景下曲率半径可适当加大，增大接触面积；如果需要适配圆弧轨道、有转向需求的场景，则可适当减小曲率半径，提升转向灵活性，减少轮面的侧向磨损。在三维建模过程中，需要重点保证同轴度公差，中心安装孔与外圆轮面的同轴度误差需要控制在合理范围内，避免转动过程中出现径向跳动，影响移送平稳性；包胶层与金属轮毂的配合面需要做贴合处理，建模时避免出现面间隙，防止后续工程出图或加工时出现尺寸误判。另外，这类滚轮的转动阻力主要来自轮面形变与轴承摩擦，设计时不需要额外设置复杂的密封结构，常规工况下仅需在轮毂两侧加装简易挡圈即可，避免加工碎屑、切削液进入轴承配合位置，影响转动顺畅度。针对CNC加工车间的使用环境，包胶材质需要具备一定的耐切削液、耐油污性能，避免长期接触车间介质后出现溶胀、老化变硬的问题，金属轮毂部分可做发黑或镀锌处理，提升防锈能力，适应车间多油污、高湿度的使用环境。
