4.6米跨度Y220-1型输电铁塔横担支撑结构

　　在10kV及以下电压等级的架空输配电线路布设场景中，横担作为塔头部位的核心受力构件，承担着固定导线、绝缘子串，维持线间安全距离，传递线路竖向荷载、水平风荷载及断线张力至塔身主体的关键作用，本次涉及的4.6米跨度横担适配Y220系列直线塔与小转角塔的上部安装位，是城郊配网改造、农村电网升级、工矿企业自备供电线路架设中常用的支撑构件。

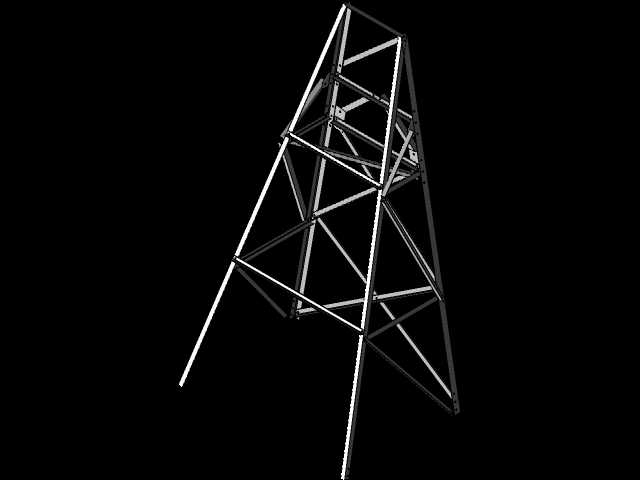

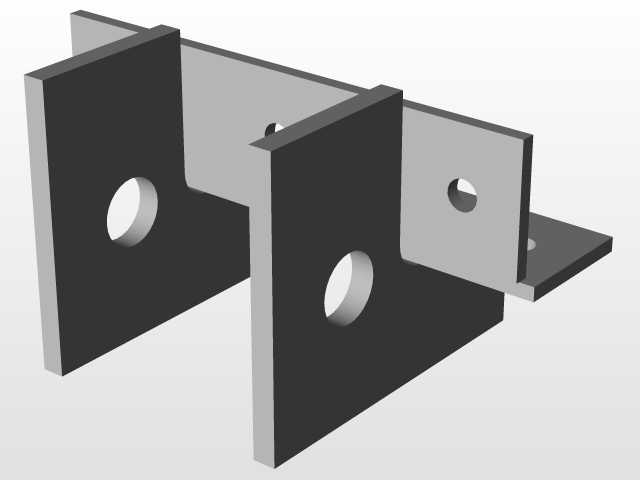

　　从结构选型来看，该横担采用格构式桁架设计，主材选用等边角钢拼接，腹杆按照三角形腹杆体系布置，相比实腹式型钢构件，在同等用钢量下可获得更大的截面回转半径，有效提升长细比控制裕度，降低构件在覆冰、强风工况下发生失稳屈曲的风险。整体桁架沿长度方向设置多道横隔面，在挂线点位置额外增设补强肋板，避免局部荷载集中导致的杆件变形，端部连接节点采用带加劲肋的节点板设计，可通过螺栓与塔身主材预留的安装孔位精准对接，无需现场焊接作业，适配高空组装的施工条件。

　　设计过程中首先明确安装边界条件：横担总长度4600mm，端部与塔身连接的安装孔位中心距匹配Y220-1、Y220-2型铁塔的上部开口尺寸，同时兼容3080型直线水泥杆、3.407-100标准杆型的横担安装支架，挂线点位置按照10kV线路线间安全距离要求设置，边相挂点距横担端部预留足够的跳线间隙，避免风偏情况下导线对塔身构件放电。荷载取值方面，按照常规配电线路设计工况，考虑15mm覆冰厚度、25m/s基本风速的组合荷载，对每根杆件的轴力进行计算，选取的角钢规格可满足拉压应力、长细比的规范限值要求，节点板的厚度与螺栓排布间距也符合钢结构连接的构造要求。

　　实际应用中，该横担可直接替换老旧线路中锈蚀变形的同规格横担构件，也可用于新建线路的塔头组装，格构式的镂空结构可降低风阻系数，减少强风天气下横担承受的水平风荷载，构件表面按照输电线路构件防腐要求采用热浸镀锌处理，可适应户外潮湿、盐碱等不同腐蚀环境，延长构件使用寿命。安装时仅需将横担两端的连接节点与塔身预留支座对位，穿入配套螺栓并按照规定扭矩紧固即可完成装配，挂线板上预留的孔位可适配悬式绝缘子、针式绝缘子的不同安装金具，无需额外打孔改造。

　　从建模逻辑来看，整个结构按照杆件实际下料尺寸搭建，每根角钢的端部切角、螺栓孔位都与实际加工要求一致，节点板的形状与杆件搭接位置完全匹配实际加工图纸，可直接用于构件的预制加工放样，也可用于线路施工前的塔头组装模拟，校验安装间隙是否满足要求，提前排查构件干涉问题，减少高空作业时的现场整改工作量。不同于大跨度输电线路的大尺寸横担，该款4.6米跨度的横担重量控制合理，单人借助辅助工具即可完成高空抬装就位，降低施工过程中的吊装设备依赖，适合交通不便的山区、农田区域的线路施工场景。

　　在日常运维场景中，格构式结构的杆件间隙较大，运维人员可方便地检查每根杆件的锈蚀、螺栓松动情况，横担上预留的附属构件安装位可方便加装避雷器、故障指示器、线路标识牌等附属设备，无需额外焊接支架。针对部分覆冰较重的区域，该横担的杆件排布可减少覆冰堆积面积，降低覆冰荷载超过设计值导致横担变形断裂的风险，整体结构的冗余度设计可应对一定程度的超出常规工况的临时荷载，保障线路运行的稳定性。
