工业建筑通风百叶栅结构设计

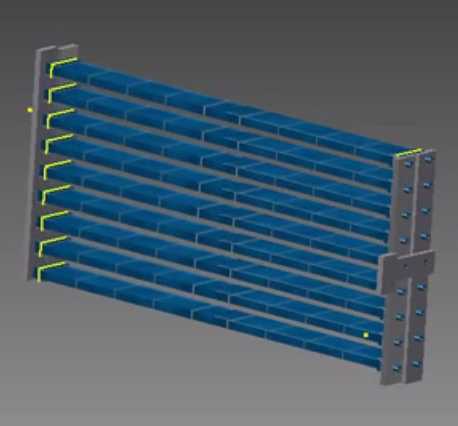

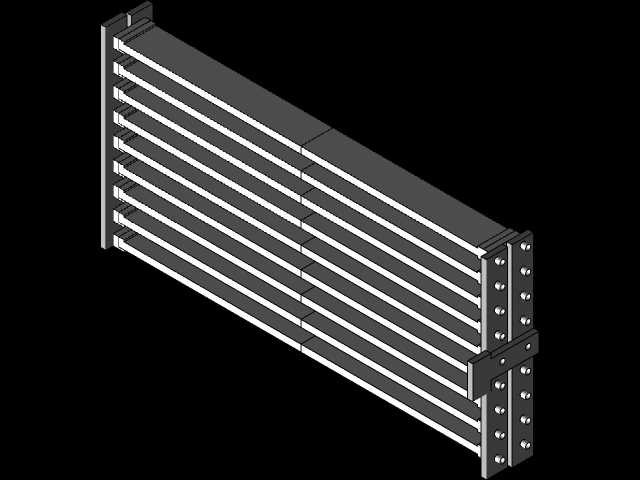

　　这款通风构件主要应用在工业厂房侧墙通风口、设备舱散热排风位、电气柜柜体进风面等场景，核心作用是在允许气流顺畅通过的同时，阻挡外界大体积杂物、飞溅水滴直接进入内部空间，同时兼顾一定的结构防护作用。从结构设计来看，整体采用双侧立柱支撑的框架式结构，两侧的安装立柱上预留了多组等距排布的固定孔位，安装时可直接通过螺栓穿过孔位将构件固定在墙体预留洞口或者设备舱的安装边框上，不需要额外做复杂的转接支架，适配常规的混凝土墙面、金属彩钢板墙面以及金属柜体壁面的安装需求。横向排布的多组导流叶片采用等间距平行布置，叶片的倾斜角度经过反复校核，既能够保证气流通过时的阻力处于较低区间，不会因为叶片遮挡造成通风量大幅衰减，又可以在雨天环境下阻挡斜向飘落的雨水顺着通风口倒灌进内部，叶片边缘做了小角度的折边处理，一方面提升了单片叶片的结构刚度，避免长时间受气流冲击或者外力触碰出现叶片变形，另一方面折边形成的导流面可以引导附着在叶片表面的冷凝水顺着倾斜角度流向构件两侧，顺着立柱的导水结构排出，不会出现积水渗漏的问题。

　　设计过程中优先考虑了构件的模块化适配性，横向叶片的长度可以根据实际安装洞口的宽度做等比例调整，两侧立柱的固定孔位间距保持统一标准，不管是小尺寸的设备舱通风口，还是大跨度的厂房墙面通风带，都可以通过调整叶片数量、单根叶片长度来快速适配，不需要重新调整整体的安装接口尺寸。从安装边界来看，构件整体的厚度控制在较薄的区间，安装完成后突出墙面或者设备壁面的尺寸很小，不会额外占用外部的通行或者操作空间，立柱上的固定孔位做了长圆孔设计，安装时可以根据现场的实际安装基准做小范围的位置微调，降低现场安装的对位难度，即使墙面或者柜体壁面的预留安装孔存在小范围的位置偏差，也可以顺利完成固定，不需要现场重新扩孔调整。

　　叶片与立柱的连接采用嵌入式卡接加端部点焊的固定方式，既保证了连接强度，避免长期受气流振动出现叶片松动脱落的问题，又让构件整体的外表面没有突出的连接焊点或者紧固件，外观平整，后期清理表面积灰的时候可以直接用抹布擦拭，没有容易积灰的卫生死角。在实际使用场景中，这类通风构件的通风量可以通过调整叶片的间距来匹配不同的通风需求，对于散热需求较高的设备舱，可以适当加大叶片间距提升单位面积的通风效率，对于防尘防雨要求较高的外墙通风口，可以适当缩小叶片间距，提升防护等级，整个结构没有复杂的活动零部件，日常使用过程中不需要额外的维护保养，仅需要定期清理叶片表面附着的灰尘和杂物就可以长期保持稳定的通风性能。

　　构件的整体受力经过校核，两侧立柱可以承受常规的外力冲击，即使受到日常的磕碰也不会出现整体变形，叶片的厚度选择兼顾了刚度和材料成本，不会因为过薄造成容易变形，也不会因为过厚造成材料浪费和整体重量过大，单人就可以完成常规尺寸构件的搬运和安装作业，不需要额外的吊装辅助。在气流组织方面，平行排布的叶片可以对通过的气流起到一定的整流作用，避免气流直接高速冲入内部空间造成局部紊流，让进入内部的气流更加平缓，提升通风散热的均匀性，避免局部区域出现通风死角。
