减压阀配套偏心传动曲轴结构设计

项目分类:阀门 发布时间:2024-12-10 ID:839460
  • 减压阀配套偏心传动曲轴结构设计
  • 减压阀配套偏心传动曲轴结构设计
  • 减压阀配套偏心传动曲轴结构设计
  • 减压阀配套偏心传动曲轴结构设计

  这款偏心曲轴是减压阀内部的核心传动执行零件,主要适配中低压管路减压阀的阀芯驱动场景,在工业流体控制、民用供水供气调压、小型液压回路调压等工况中承担动力转换与行程传递的作用。日常工况下,减压阀需要根据出口端压力变化实时调整阀芯开度,曲轴的作用就是把调压膜片的直线往复位移、或是手动调节旋钮的旋转扭矩,转化为阀芯的精准开合行程,相比直推式传动结构,偏心曲轴可以通过偏心距的设计放大调节力矩,降低手动操作的施力需求,同时也能让压力反馈的动作更平缓,避免阀芯快速开关带来的压力冲击、管路水锤问题。

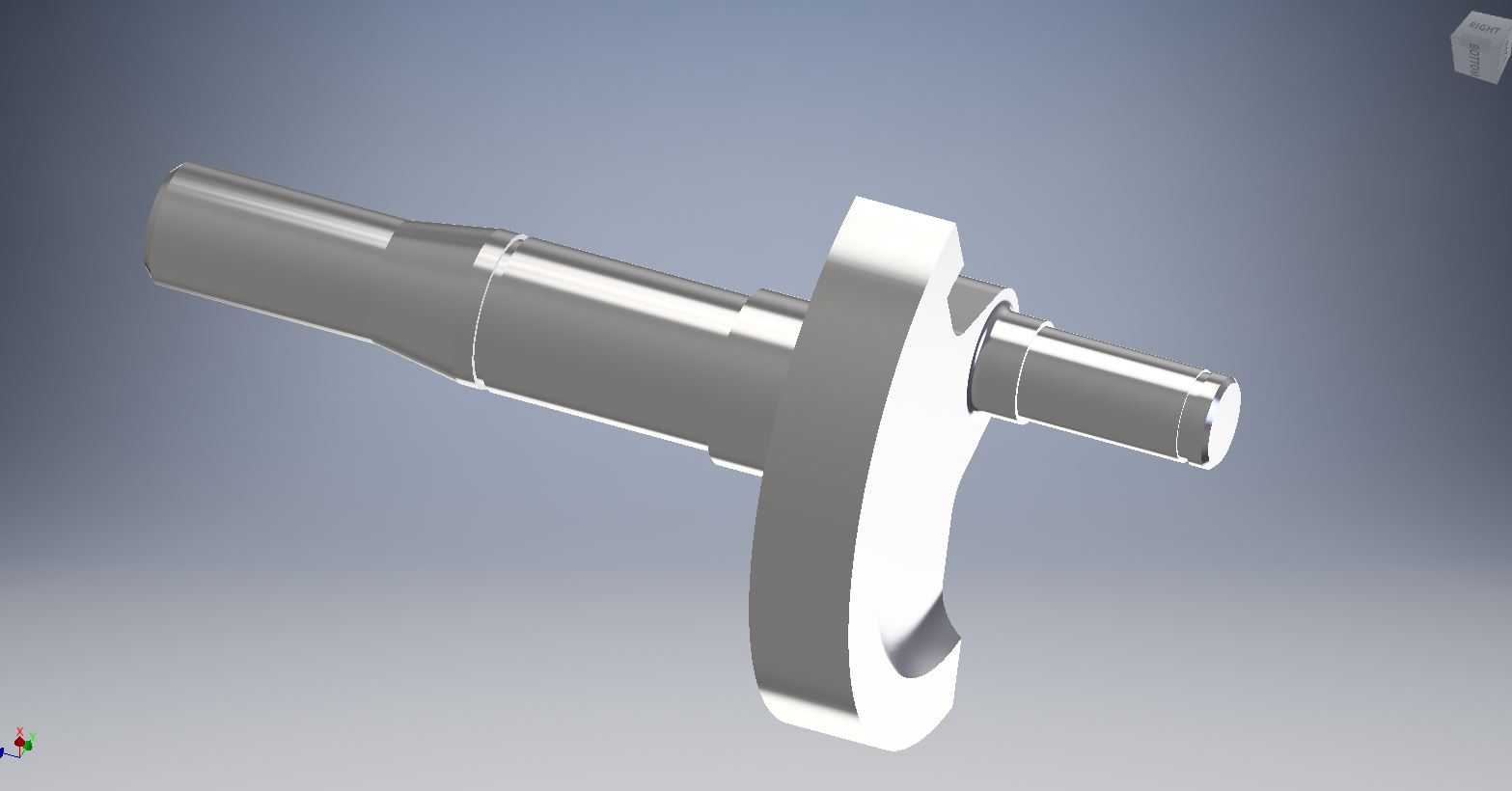

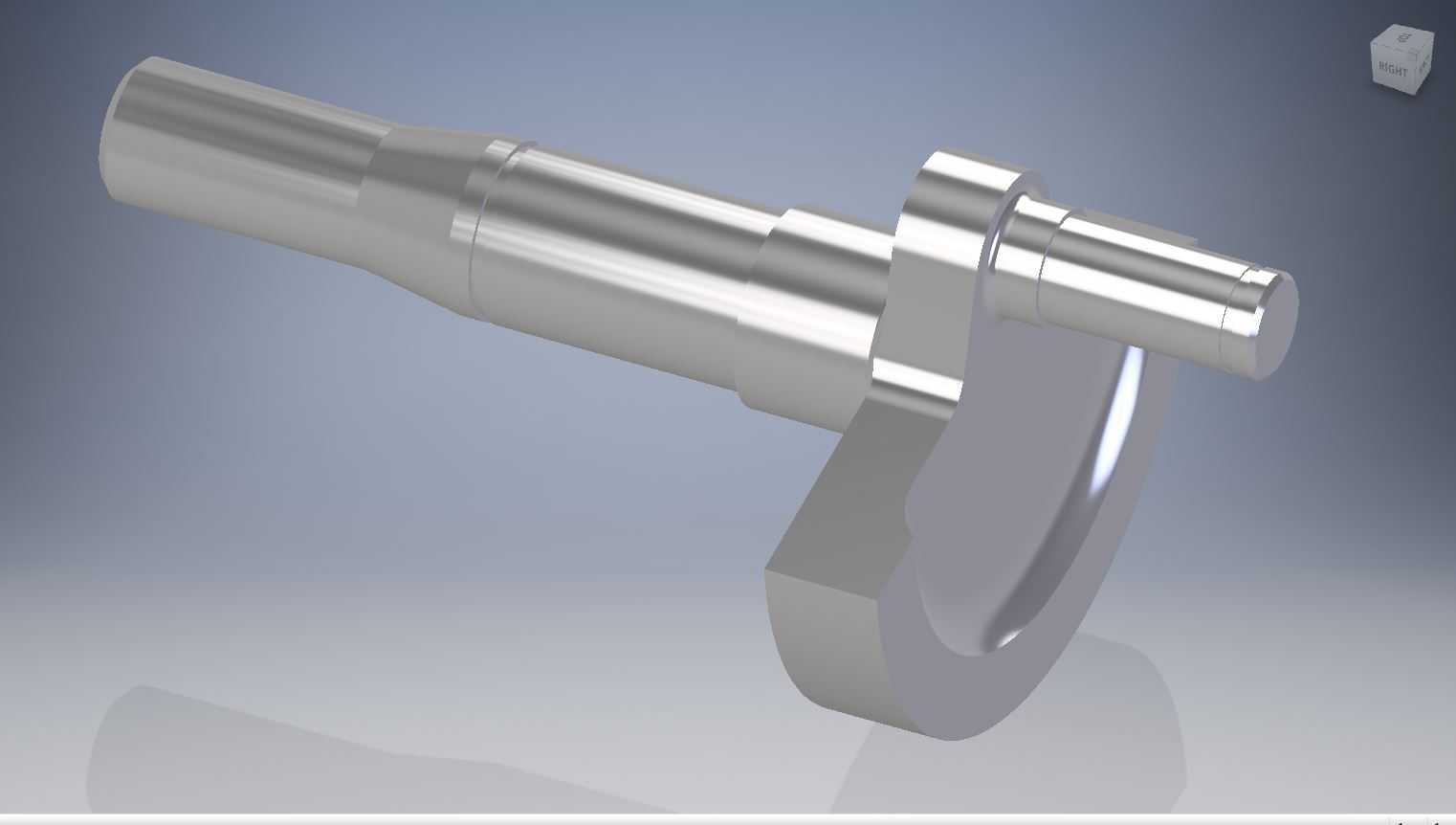

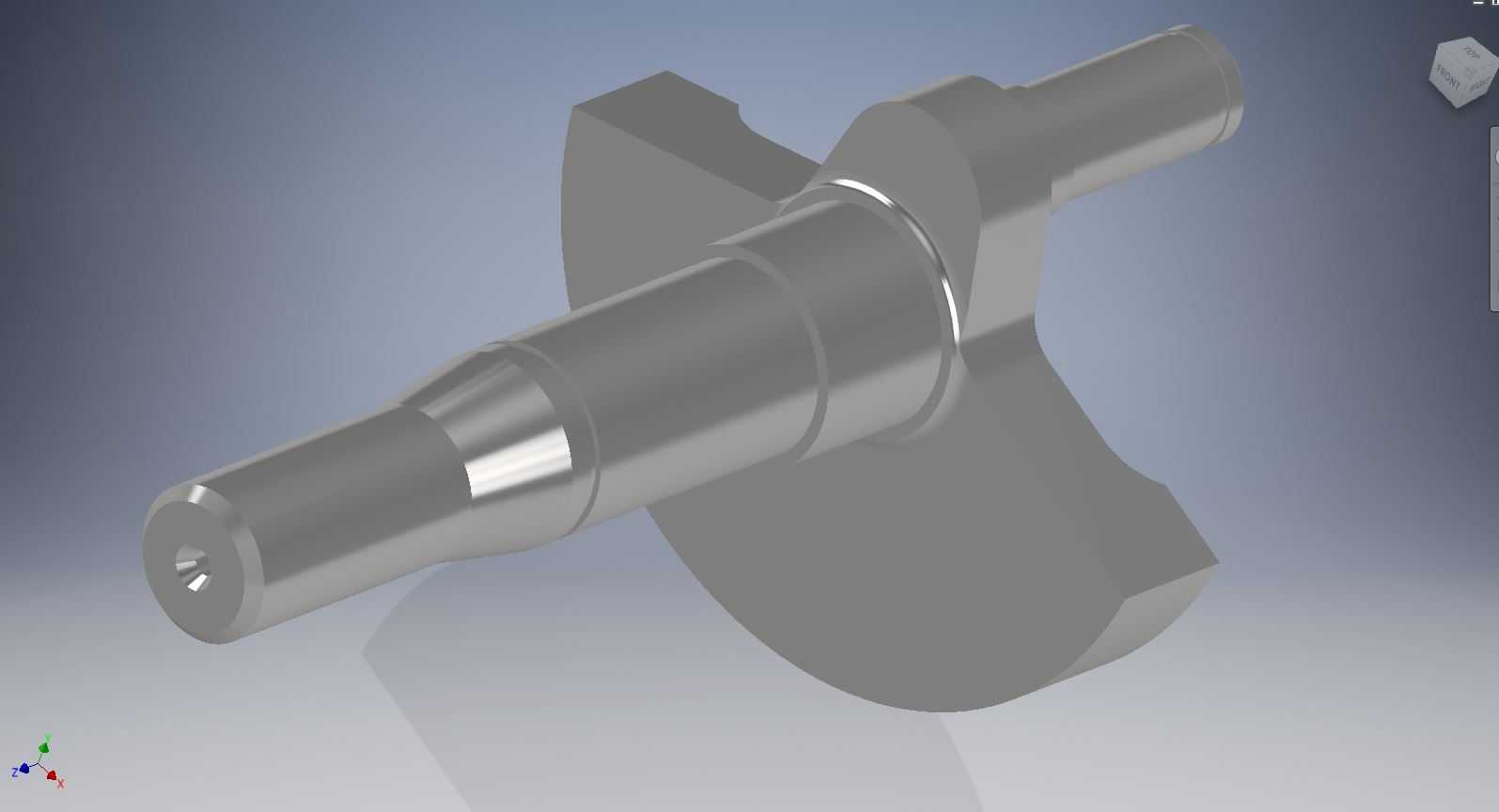

  从结构设计来看,这款曲轴采用单偏心拐的结构布局,一端为光轴支撑端,加工有阶梯轴段,用来适配减压阀阀体内的滑动轴承衬套,轴段的台阶面直接作为轴向定位基准,不需要额外加装轴套挡圈,减少了阀体内的零件数量,也降低了装配时的累计公差。支撑端的轴径经过公差匹配设计,与衬套的配合间隙控制在0.02-0.04mm之间,既保证转动时无卡滞,也避免间隙过大导致的传动晃动,防止调压过程中出现压力漂移。偏心拐部分的偏心距经过行程匹配计算,刚好对应减压阀阀芯从全闭到全开的行程范围,拐的侧面做了圆弧过渡处理,避免应力集中,在长期反复交变受力的工况下,不会出现拐根断裂的问题。另一端为动力输入端,轴径略小于支撑端,用来连接调压驱动结构,轴端做了倒角处理,方便装配时快速插入驱动件的连接孔,不需要额外修磨。

  安装边界方面,这款曲轴的轴向总长度适配常规通径DN15-DN32的减压阀阀体安装腔,支撑端轴段的长度刚好匹配阀体侧盖的安装深度,装配后侧盖可以直接顶住轴端台阶,完成轴向固定,不需要额外设计轴向锁紧结构。偏心拐的回转半径经过空间校核,转动全程不会与阀体内腔壁、阀芯导向筋发生干涉,拐的工作面做了表面硬化处理,长期与阀芯拨叉接触摩擦也不会出现过度磨损,保证调压精度的长期稳定性。材质选用常规的45号钢即可满足工况需求,表面做防锈氧化处理,适配水、压缩空气、低压液压油等常规介质的使用场景,不需要额外做防腐处理就能达到设计使用寿命。

  在实际设计建模过程中,需要重点关注偏心距与阀芯行程的匹配关系,不能直接套用通用曲轴的偏心参数,要结合减压阀的流量特性曲线调整偏心位置,让曲轴转动角度和阀芯开度的对应关系符合线性调压需求,避免出现小角度转动时开度变化过大、大角度转动时开度无变化的问题。同时轴段的同轴度公差需要控制在0.01mm以内,否则装配后会出现转动卡滞、调压费力的问题,偏心拐与两端轴的平行度公差也要控制在合理范围,否则会导致阀芯动作偏斜,出现密封不严、内漏的问题。另外,曲轴的所有棱边都做了R0.5以上的圆角处理,避免装配时划伤密封圈、衬套等非金属零件,也减少零件搬运过程中的磕碰伤风险。

  从应用场景拓展来看,这款曲轴的结构经过简单的偏心距调整,也可以适配小型气动调压阀、低压燃气稳压阀的传动需求,只需要根据对应阀门的行程调整偏心拐的偏心量,调整支撑端轴径适配不同阀体的安装孔尺寸即可,结构的通用性较强。建模时所有轴段都采用回转特征加偏心拉伸的方式构建,特征参数化程度高,后续修改尺寸时不需要重新绘制草图,只需要修改对应参数就能快速生成适配不同型号阀门的曲轴模型,大幅提升同系列产品的设计效率。
