硬质合金TTP系列直柄麻花钻结构

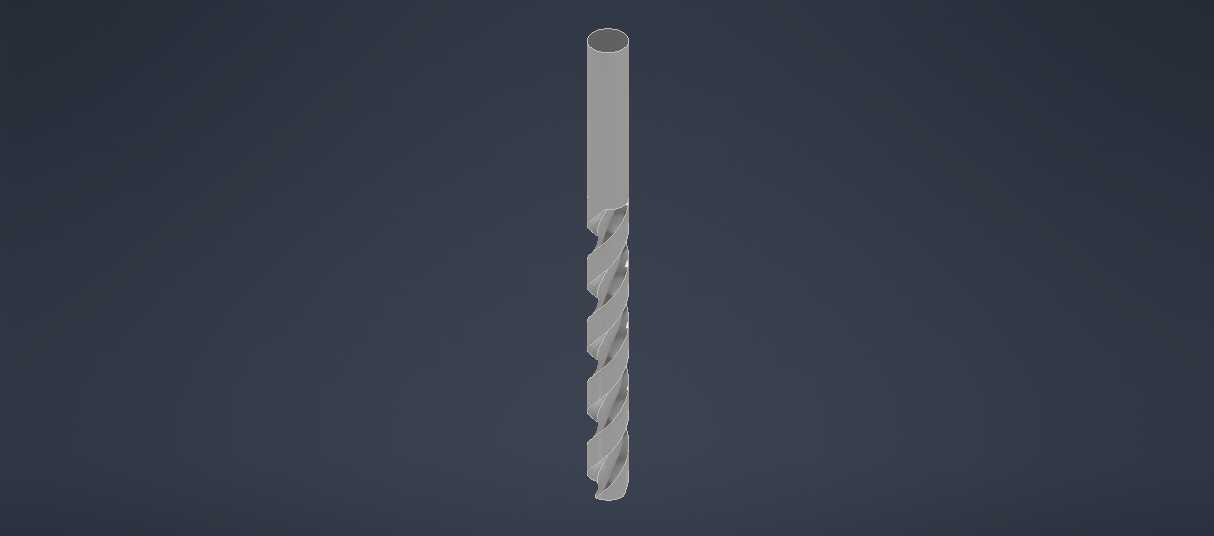

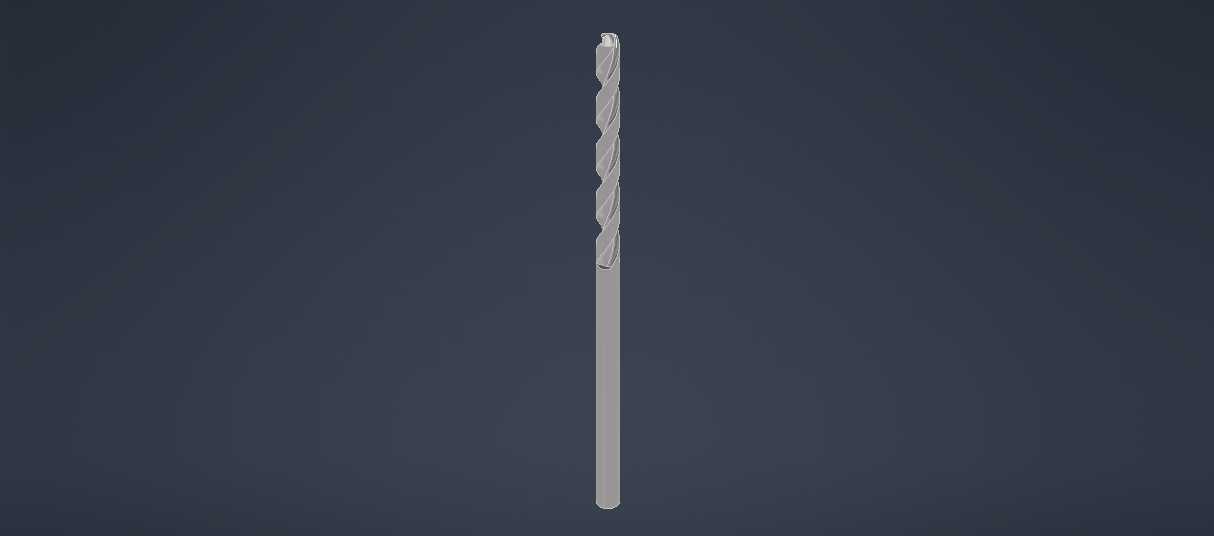

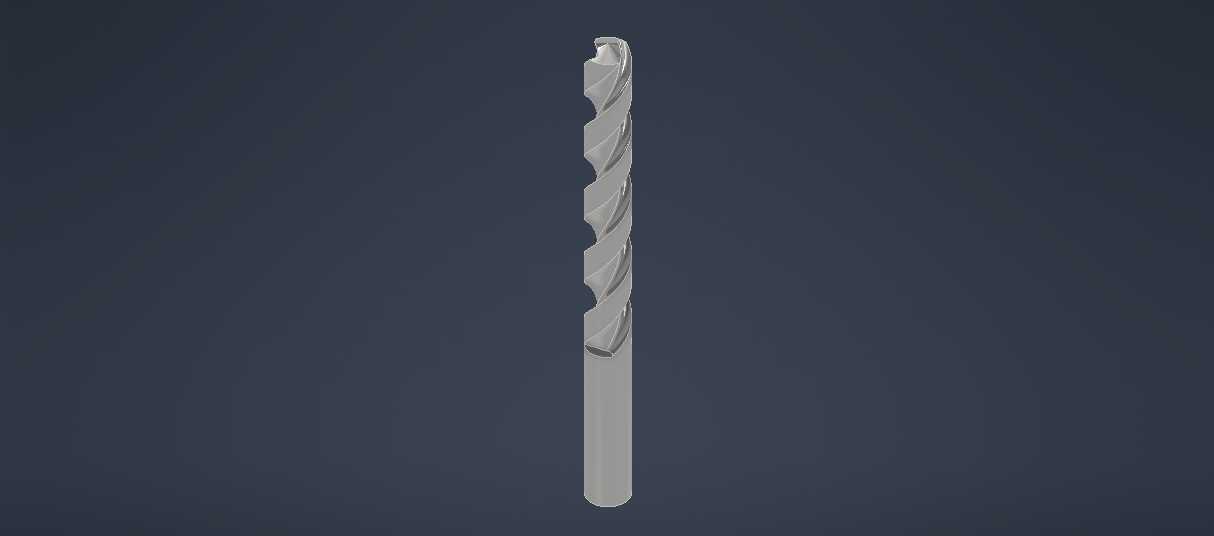

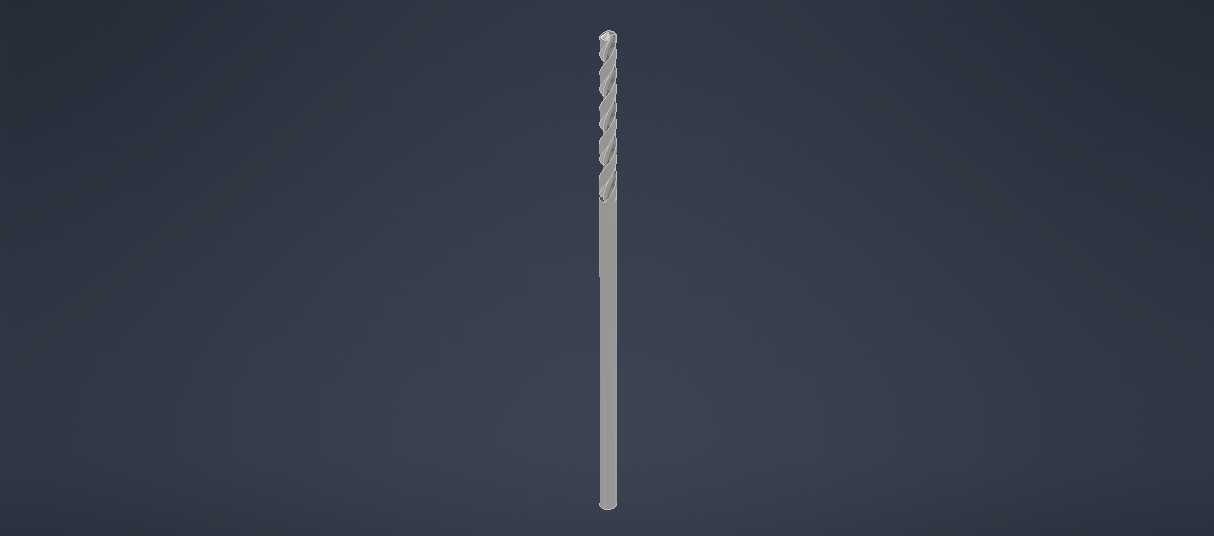

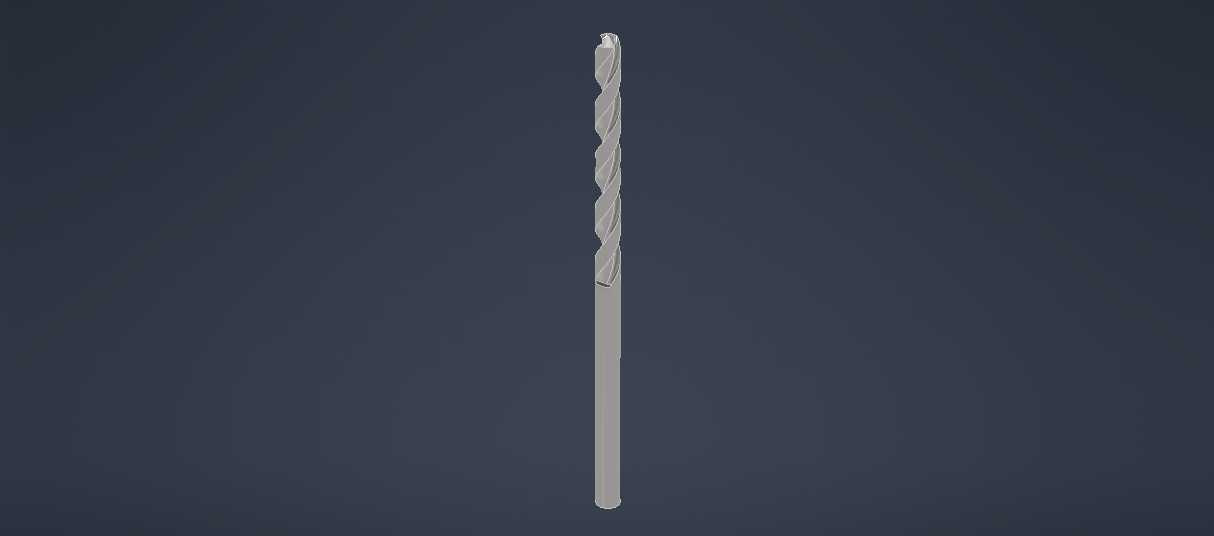

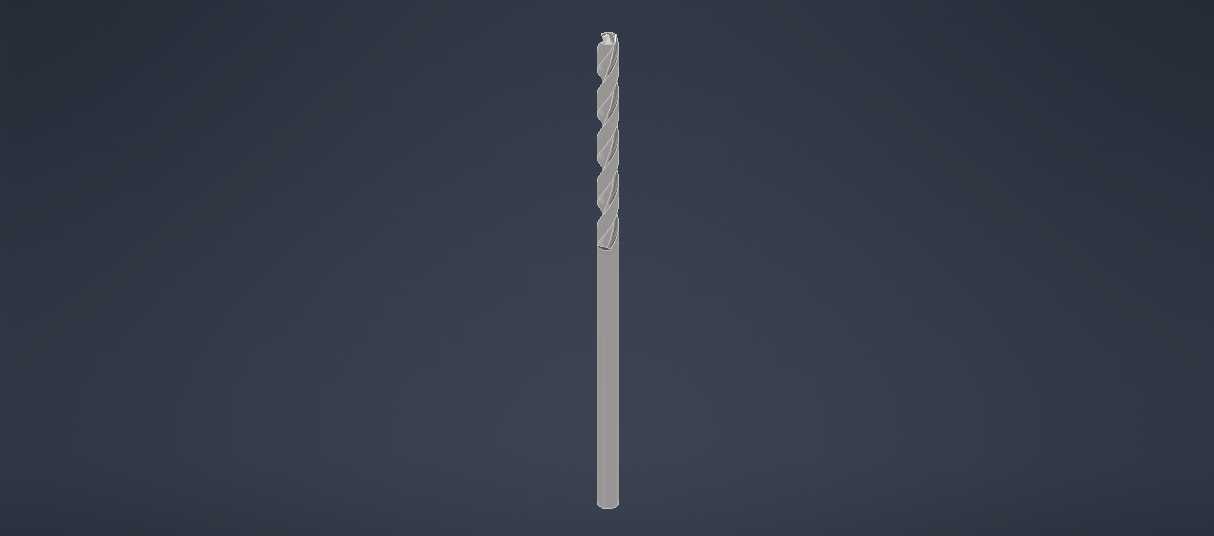

　　在金属切削加工的孔加工工序里，硬质合金麻花钻是覆盖场景最广的孔加工刀具之一，这款TTP系列硬合金钻头的三维结构，完整还原了量产级硬质合金直柄麻花钻的全部几何特征，可直接用于刀具选型校核、加工工艺仿真、刀库装配模拟等工程场景。从实际加工场景来看，这类钻头主要适配立式加工中心、台式钻床、摇臂钻床等设备，可完成碳钢、合金钢、铸铁、有色金属等常见工件材料的钻孔工序，覆盖通用机械制造、汽车零部件加工、五金模具生产、设备维修装配等多个加工场景，是车间孔加工环节消耗量最大的切削刀具品类之一。

　　从功能特性上看，这款钻头采用标准直柄装夹结构，柄部直径与钻身工作段直径保持一致，可适配标准钻夹头、ER弹簧夹头等主流装夹夹具，装夹时无需额外配做过渡套，换刀操作便捷，适合小批量多品种的柔性加工场景。钻身的螺旋槽采用等导程设计，槽型截面经过优化，排屑空间充足，钻削过程中切屑可顺着螺旋槽顺畅排出孔外，避免切屑堵塞在孔内造成钻头崩刃、孔壁划伤等加工问题；钻芯厚度沿轴向向柄部方向逐渐递增，也就是钻芯增量设计，既保证了钻头切削端的锋利性，又提升了钻身整体的刚性，在大进给量钻削时不易出现钻身弯曲、钻头折断的失效情况。切削部分的几何参数完全符合硬质合金钻头的加工要求，顶角采用通用加工适配的118度标准角度，可兼顾不同材料的切削阻力与排屑性能，横刃经过修磨处理，减小了钻削时的轴向抗力，降低钻孔时的入钻滑移问题，保证孔位的定位精度；刃带部分采用窄刃带设计，减小钻头与孔壁的摩擦面积，降低钻削过程中的切削热，同时刃带的导向作用可保证钻孔的直线度，避免孔壁出现锥度、椭圆等形位公差超差问题。

　　从设计思路层面，这款钻头的结构完全遵循量产刀具的工程化设计逻辑，没有冗余的装饰性结构，所有几何特征都服务于钻削性能提升：螺旋角设置为30度的通用加工角度，既保证切屑的排出顺畅度，又兼顾切削刃的强度，避免螺旋角过大导致切削刃强度不足、螺旋角过小导致排屑不畅的问题；钻尖部分的后角采用8度的合理取值，在保证切削刃锋利度的同时，避免后角过大造成刃口强度下降、后角过小导致后刀面与工件摩擦加剧的问题。

　　从外形尺寸与安装边界来看，这款钻头为长型直柄麻花钻结构，整体长径比符合深孔加工的基础要求，可完成深度不超过10倍钻头直径的孔加工工序；装夹时直柄部分的夹持长度不小于柄部直径的1.5倍，即可保证装夹刚性，避免钻削过程中出现钻头打滑、偏摆的问题；钻头的工作段长度完全覆盖常规钻孔深度需求，加工时无需中途退刀排屑即可完成常规深度孔的加工，可有效提升钻孔加工的效率。在实际工程应用中，这类三维模型可用于加工前的干涉检查，在CAM编程阶段导入钻头模型，模拟钻削过程中钻头与夹具、工件周边结构的空间位置，避免加工过程中出现撞刀问题；也可用于刀具管理系统的三维可视化展示，帮助车间管理人员快速识别刀具规格，完成刀具的库存管理与领用调度；对于刀具设计从业者来说，完整的结构模型也可作为二次优化设计的基础，针对特定加工材料调整螺旋角、顶角、横刃宽度等参数，开发适配特定加工场景的专用钻头。需要注意的是，这类硬质合金钻头的刚性虽优于高速钢钻头，但硬质合金材料的脆性较大，装夹时需保证钻夹头的跳动精度控制在0.02mm以内，钻削过程中需根据工件材料匹配合理的切削参数，添加充足的切削液进行冷却润滑，才能充分发挥硬质合金钻头的切削性能，延长刀具的使用寿命。
