5x32规格U型槽工业铝型材结构

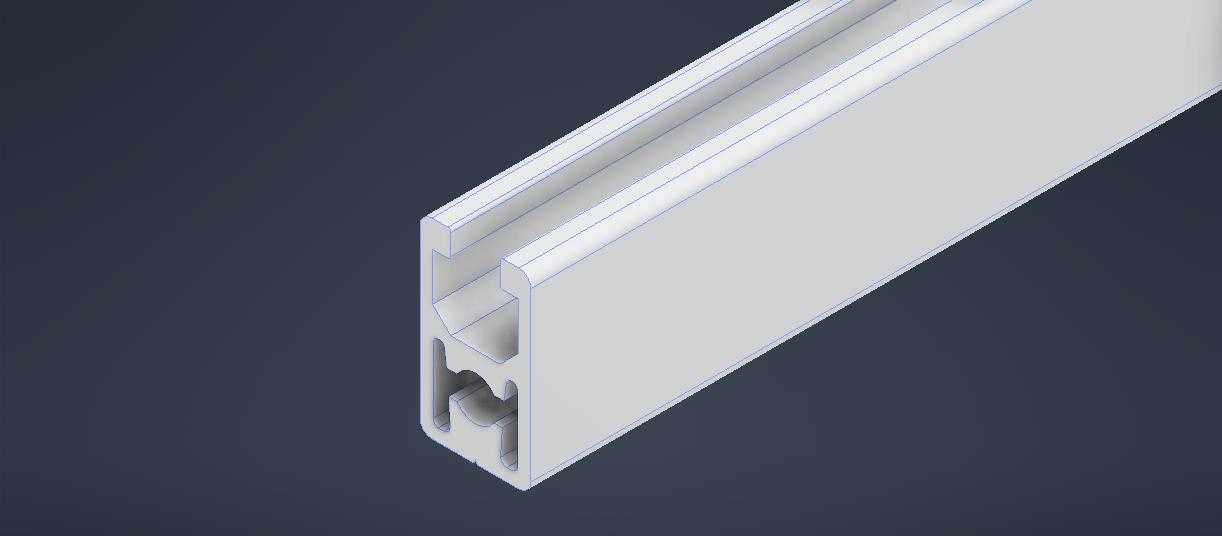

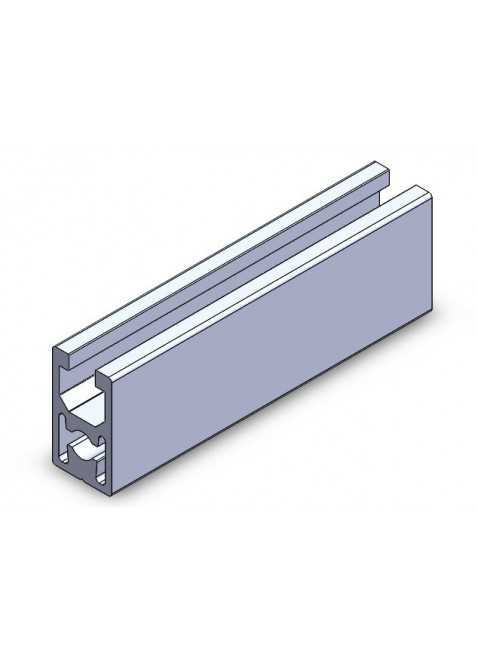

　　这款U型槽铝型材在自动化生产线的侧边防护栏、小型设备的走线托臂、检测工位的物料导向滑道场景中应用十分广泛，区别于常规封闭截面的铝型材，单侧开口的槽型结构在后期加装附件时不需要从型材端部穿装螺母，直接从侧面将T型螺栓卡入槽内即可完成附件固定，对于现场改造、工位临时调整的场景适配性更强。从截面设计来看，型材壁厚做了均匀化处理，挤压成型时各部位冷却速率一致，不会出现局部应力集中导致的长期使用变形，槽口内侧的卡位筋做了0.3mm的凸起限位，T型螺母卡入后不会沿槽长方向自由滑动，拧紧紧固件时螺母不会跟转，现场装配效率能提升近40%。

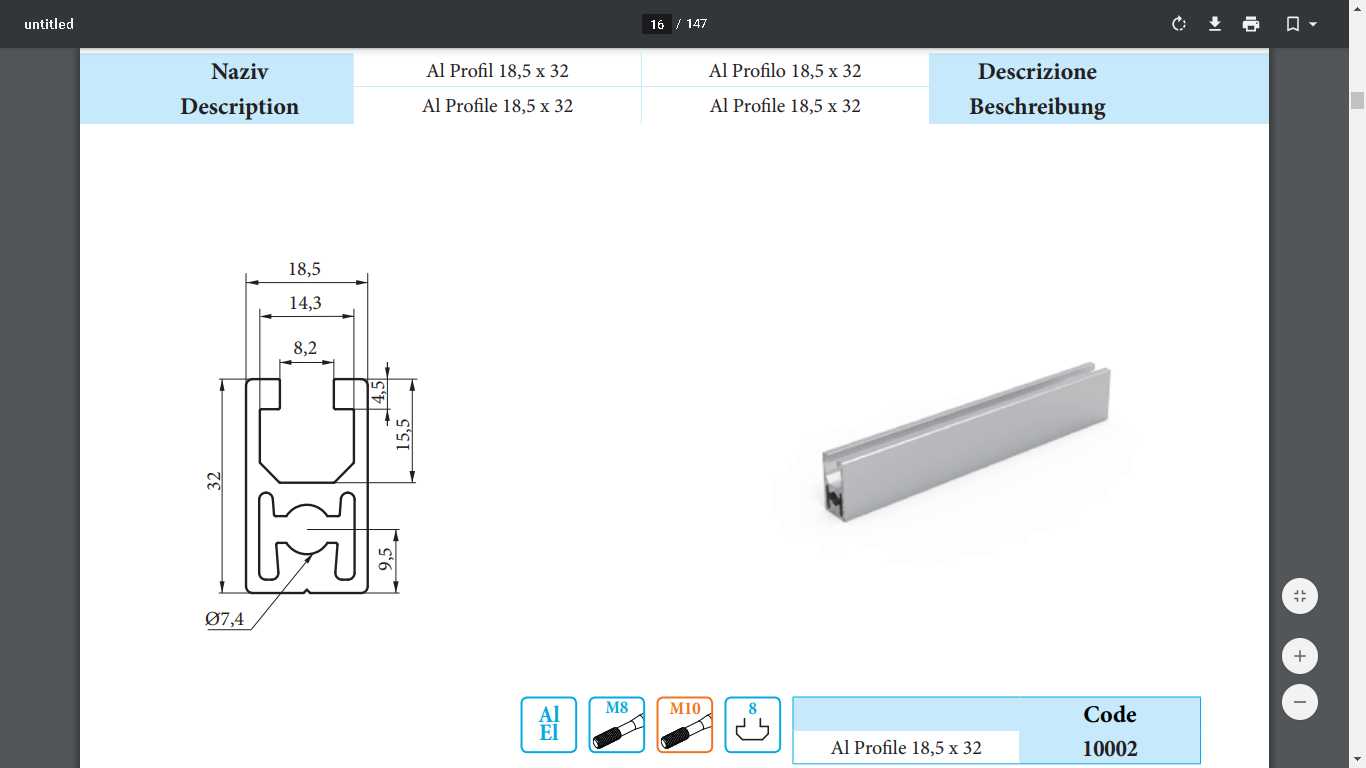

　　5x32的截面尺寸属于窄幅型材范畴，整体宽度控制在32mm，安装时占用的横向空间极小，适合在设备内部走线、小型传感器安装支架、轻型物料导向条这类对安装空间有严格限制的位置使用，型材单侧的开口宽度经过反复校核，既可以容纳常用的M4、M5规格T型螺栓，又不会因为开口过大导致截面抗弯模量下降过多，经过受力验算，单根1米长度的该型材两端简支状态下，中部承受5kg集中载荷时挠度不超过0.2mm，完全满足轻型工装的使用刚度要求。在设计建模过程中，首先要明确型材的挤压工艺约束，所有内角都做了R0.5的圆角过渡，避免挤压时模具出现应力崩角，外角做了R0.3的倒钝处理，安装操作时不会划伤操作人员，也不会刮破穿在槽内的线缆外皮。

　　槽道的尺寸公差严格控制在±0.1mm范围内，和标准T型螺母、弹性扣件的配合间隙控制在合理区间，既不会因为间隙过小导致扣件卡滞装不进去，也不会因为间隙过大导致附件安装后出现松动晃量。型材的安装边界需要重点注意，当多根型材拼接成框架时，端部切割面要保证和型材长度方向垂直，端面平面度控制在0.1mm以内，采用角件连接时，角件的贴合面要和型材槽道侧面完全贴合，螺栓锁紧扭矩控制在8N·m即可，扭矩过大会导致型材槽道局部变形，反而降低连接可靠性。如果是用作走线槽使用，槽内可以配套卡入尼龙分隔条，将动力线和信号线分开布设，避免信号干扰，槽口可以加装配套的PVC封条，既可以防止灰尘进入槽内堆积，也能避免线缆从槽口脱出。在一些轻型输送线的侧边导向位置，这款型材可以直接通过螺栓固定在输送线架体上，槽内卡入超高分子量聚乙烯耐磨条，和输送的工件直接接触，耐磨条磨损后只需要抽出更换即可，不需要拆卸整根型材，后期维护成本极低。建模时要注意还原型材截面的所有细节特征，包括槽内的卡位筋、壁厚过渡区、圆角特征，这些细节直接影响后续装配干涉检查的准确性，如果忽略了卡位筋的凸起尺寸，在装配T型螺母时就会出现干涉报错，导致生成的工程图无法直接用于生产下料。

　　另外型材的长度方向默认是等截面拉伸，但是在实际应用中经常需要在型材上加工安装孔、沉头孔，建模时可以根据具体使用场景添加这些加工特征，但是要注意孔位距离型材端部的最小距离不能小于10mm，避免端部因为钻孔导致开裂，孔边距离槽道边缘的距离也要预留至少2mm的壁厚，防止锁紧螺栓时型材局部压溃。这款型材因为截面窄、重量轻，单米重量不到0.8kg，人工搬运、现场裁切都十分方便，不需要大型吊装设备，单人即可完成安装作业，在小型桌面自动化设备、实验室检测工装、电子产线的辅助工位上的应用占比逐年提升，相比采用钣金折弯制作的同功能支架，铝型材不需要做表面喷涂处理，挤压成型后经过阳极氧化处理就具备良好的防锈耐蚀能力，外观一致性更好，后期调整改造时不需要焊接、打磨，只需要松开螺栓即可重新调整位置，重复利用率能达到90%以上，非常适合柔性化生产的工位搭建需求。
