工业移动带式输送机支撑画架结构

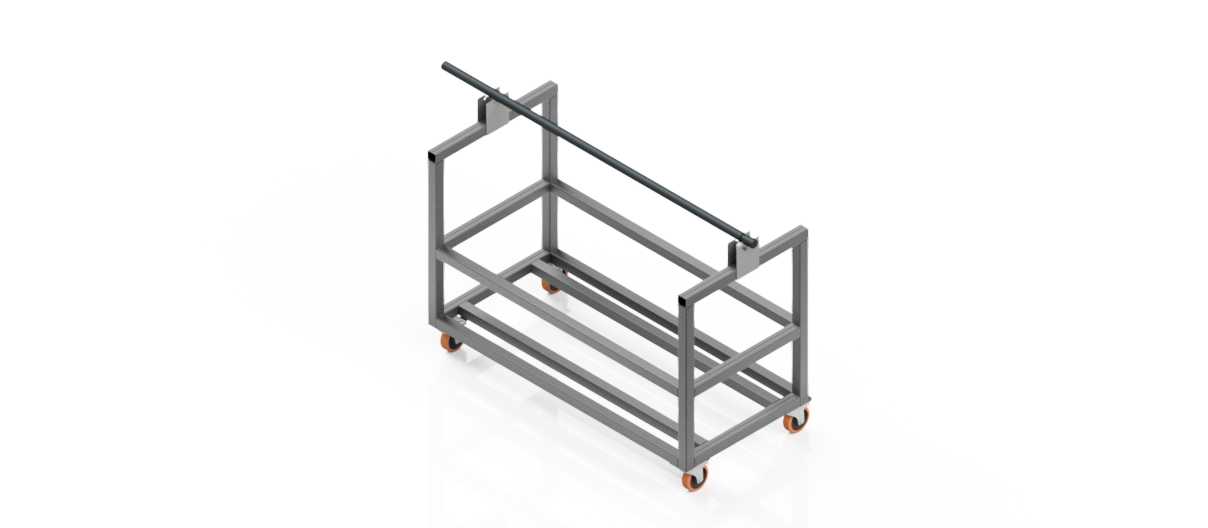

　　在离散制造车间的物料转运、轻型加工线的工件流转场景里，这类带滚轮的架体结构常作为轻型带式输送单元的支撑载体，适配小批量、多工位切换的柔性生产需求，区别于固定安装的重型输送机支架，它的核心设计逻辑围绕快速移位、稳定承载、低改造成本展开。从结构组成来看，主体框架采用矩形管材拼接成型，横竖杆件的排布遵循受力传递路径：底部设置两层平行的横向承力梁，直接承接输送带运行时的竖向载荷，同时分散底部脚轮的局部承压，避免长期负载下框架出现局部变形；两侧的竖向立柱作为主要的抗弯构件，承担输送带张紧产生的侧向拉力，以及物料偏载时的倾覆力矩，立柱之间设置多道横向连接杆件，形成稳定的框格结构，提升整体框架的抗扭刚度，避免推移过程中架体出现菱形变形。

　　顶部的横向挂杆是核心的功能安装位，用于固定输送带的改向辊筒或者承托边架，挂杆与两侧立柱的连接采用可调式固定结构，可根据实际输送带宽、辊筒安装高度调整固定位置，适配不同规格的轻型输送带安装需求，不需要重新加工框架孔位，降低现场适配的改造成本。底部配置的四个万向脚轮均带刹车锁定结构，两个定向轮搭配两个万向轮的排布方式，兼顾推移时的方向可控性与工位调整时的转向灵活性，脚轮的安装座直接固定在底部框架的角部节点位置，让竖向载荷直接通过杆件传递到脚轮，避免悬臂受力导致的焊缝开裂问题。

　　从安装边界来看，架体的整体宽度控制在常规轻型输送带的适配范围内，长度方向预留了辊筒安装的伸出余量，整体高度符合人工操作的 ergonomic 要求，不需要额外垫高即可匹配常规工位的操作高度，推移时的整体外轮廓尺寸满足车间通道的通行要求，可顺利通过1.2米宽的标准人行通道，不会与周边设备、管线发生干涉。设计过程中优先考虑了现场焊接的工艺性，所有杆件的连接节点均采用直角对接形式，不需要复杂的相贯线切割，普通车间的氩弧焊接设备即可完成组装，杆件的选型兼顾强度与自重，整体架体重量控制在单人可推移的范围内，不需要借助起重设备即可完成工位转移。

　　在实际使用场景中，这类架体可支撑轻型PVC输送带完成小型五金件、包装物料、注塑件的短距离转运，也可作为临时检测工位的输送载体，配合检测设备完成工件的匀速输送，当生产布局调整时，松开脚轮刹车即可推移到目标位置，锁定刹车后即可快速投入使用，不需要打膨胀螺栓固定地面，也不需要拆解输送带组件，大幅缩短产线调整的停机时间。框架的杆件表面采用喷塑处理，适配车间多粉尘、少量切削液飞溅的工作环境，不会轻易出现锈蚀掉漆的问题，日常维护仅需要定期检查脚轮的转动灵活性、连接节点的螺栓紧固状态即可，不需要复杂的保养流程。在受力校核层面，底部横梁的挠度控制在允许范围内，当承受额定均布载荷时，横梁的最大变形量不会影响输送带的水平运行，不会出现输送带跑偏的问题；两侧立柱的抗弯强度可覆盖输送带正常张紧的拉力需求，即使出现一定程度的物料偏载，也不会出现立柱弯折的情况。架体的底部横梁之间预留了足够的间隙，可容纳输送带的下部回程段，也方便安装小型的驱动电机组件，不需要额外切割框架杆件，所有安装孔位均采用标准化的间距设置，可适配市面上常规的轻型输送机标准配件，降低配件采购的成本与周期。
