减压阀用铰接式安装连接支座结构

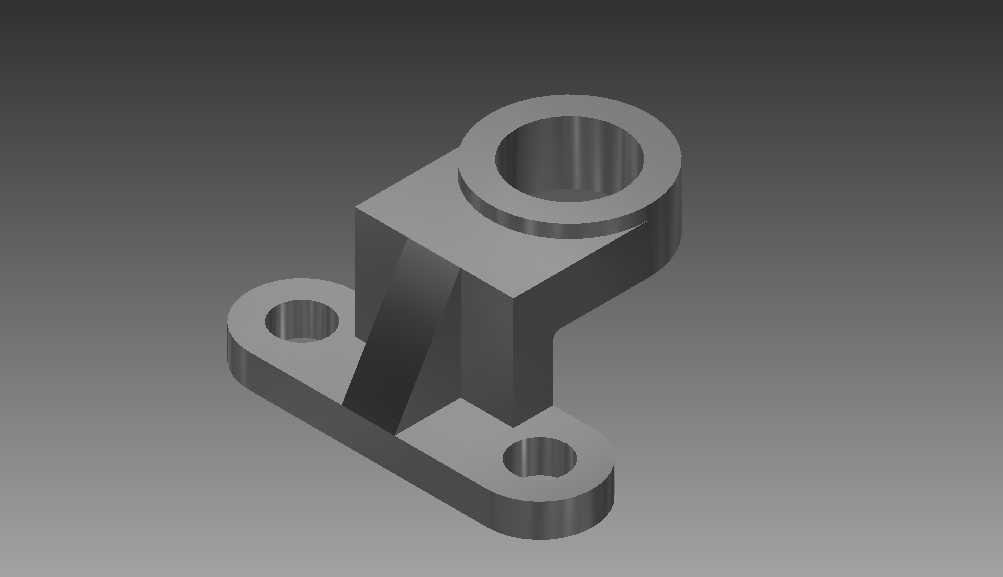

　　在工业流体管路系统的减压阀配套安装场景中，这类带铰接安装位的连接支座是保障阀件稳定运行的关键配套构件，很多现场安装人员容易忽略这类小结构件的设计合理性，实际运行中因为支座刚度不足、安装孔位偏差导致的阀件密封失效、管路共振问题占减压阀现场故障的近两成。从结构功能来看，这个构件主体的大直径通孔是用来穿装减压阀的主阀体铰接轴，让阀件在管路压力波动产生微位移时能有一定的转动余量，避免硬连接带来的应力集中直接作用在阀体密封面上；侧边延伸的带孔耳板是用来将整个支座固定在管路支架或者设备安装基板上，耳板上的小孔穿装固定螺栓，实现整个组件的位置锁定。

　　设计这类构件的时候，首先要匹配对应减压阀的阀体轴径，主体通孔的公差要选H7级的间隙配合，既不能太松导致阀件晃动量过大影响压力调节精度，也不能太紧让铰接转动卡涩，失去应力释放的作用。主体的块状结构做了局部的加厚处理，在通孔的承压侧壁位置厚度比耳板部分厚40%左右，因为这个位置要承受管路内流体压力波动带来的径向冲击力，尤其是减压阀在启闭瞬间的水锤效应，会对铰接位置产生数倍于工作压力的瞬时载荷，如果壁厚不足很容易出现开裂变形。耳板的位置设计在主体的侧下方，和主体通孔的中心保持了合适的偏心距，这个距离不是随便定的，要匹配安装现场的管路中心高度，保证安装完成后减压阀的进出口和管路中心完全同轴，不会出现管路别劲的情况。耳板上的安装孔做了轻微的倒角处理，一方面是方便螺栓穿装，另一方面可以避免螺栓拧紧的时候孔口的锐边切割螺栓垫片，导致长期运行后垫片碎裂松动。从安装边界来看，这类支座的整体外形要控制在减压阀阀体的投影轮廓范围内，不能超出太多，不然在密集排布的管路管排里会和相邻的阀件、管路产生干涉，尤其是在化工装置的阀组区，安装空间非常紧凑，每个构件的外轮廓尺寸都要严格控制。主体通孔的端面要做铣平加工，保证和铰接轴的轴肩端面贴合度达到80%以上，不然锁紧之后会出现偏斜，导致阀件安装角度不对。

　　选材方面一般用和阀体同材质的金属材料，避免不同金属接触产生电化学腐蚀，尤其是在有腐蚀性流体的工况下，材质的热膨胀系数也要和阀体接近，避免温度变化的时候配合间隙出现大的变动。很多新手设计这类构件的时候，容易把耳板和主体的连接位置做成直角，实际运行中这个位置是应力集中的高发区，所以做了合适的圆角过渡，分散应力，避免长期交变载荷下出现疲劳断裂。另外这个构件的表面没有多余的凸起结构，所有棱边都做了倒钝处理，一方面是安装的时候不会划伤操作人员，另一方面不会在表面残留积液、积尘，在一些有洁净要求的工况下也能适用。

　　在实际装配的时候，这个支座先和减压阀的阀体通过铰接轴组装好，再通过耳板的螺栓固定到安装基础上，铰接的结构可以允许阀件在一定范围内调整角度，补偿管路安装的时候产生的位置误差，降低现场安装的对位难度，尤其是在现场管路预制存在一定偏差的情况下，这种微调整的余量可以大幅降低安装返工率。从受力角度分析，正常工作状态下，支座主要承受阀体的自重以及管路流体流动带来的振动载荷，耳板的两个固定螺栓要能承受横向的剪切力，所以耳板的厚度要和螺栓的强度匹配，不能出现螺栓强度够但是耳板被压溃的情况。主体通孔的内壁粗糙度要控制在Ra1.6以下，减少铰接转动的时候的摩擦阻力，保证阀件在受到压力冲击的时候能灵活转动释放应力，不会因为摩擦力过大导致应力无法释放，传递到阀体和管路的连接焊缝上，造成焊缝开裂。
