双法兰连接90度弯通管路接头结构

　　在工业流体输送系统的管路布局中，受设备安装空间、管线走向排布的限制，经常需要在管路中设置转向连接件，这类带法兰连接结构的90度弯通接头，是管路系统中实现垂直方向管路对接的核心零部件之一，常见于化工流体输送、暖通水循环、压缩空气管网、小型液压动力单元的管路排布场景中，相比焊接式弯管接头，法兰连接的结构形式不需要现场施焊作业，安装拆卸效率更高，后期管路维护、部件更换的操作难度更低，适合需要定期拆解检修的管路节点使用。

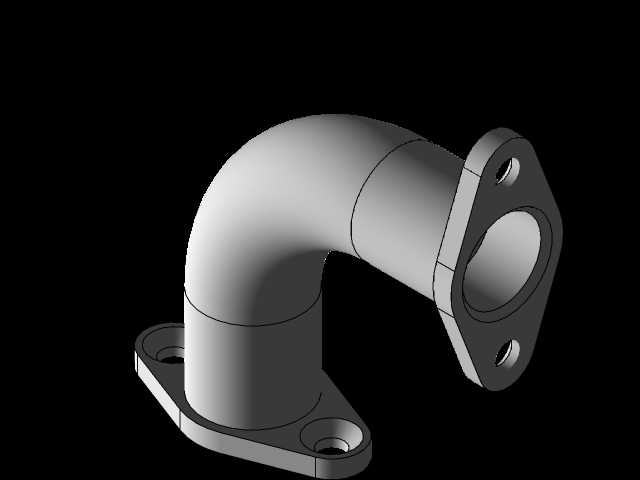

　　从结构设计逻辑来看，这款弯通接头的两端均采用菱形法兰安装面，每个法兰面设置两个对称分布的螺栓过孔，这种双孔菱形法兰的设计，相比常规圆形四孔法兰，在小通径管路的应用场景下，能够有效压缩安装占用的空间，减少法兰本体的材料用量，同时两个螺栓的锁紧力分布能够完全满足小通径管路的密封压紧需求，不会出现密封面压合不均导致的渗漏问题。弯管主体采用等通径圆弧过渡结构，转弯处的曲率半径经过优化，既不会因为曲率过小导致流体流经转弯处时产生过大的局部阻力，造成管路系统压损升高，也不会因为曲率过大导致弯管整体的轴向、径向安装尺寸超出常规小空间管路的安装边界，能够适配多数紧凑布局的设备内部管路安装需求。

　　在实际安装适配过程中，这类弯通接头的两个法兰端面均设计有定位止口结构，安装时可以和对接管路的法兰止口快速嵌合定位，不需要额外调整对接同轴度，能够降低现场安装的对位难度，螺栓锁紧时不会出现管路偏移错位的问题。弯管本体的壁厚设计充分考虑了常规低压流体输送的承压需求，管壁厚度均匀，圆弧过渡区域没有应力集中的尖角结构，长期承受管路内流体压力冲击时，不会出现局部应力过大导致的结构开裂问题，能够满足长期稳定运行的结构强度要求。

　　建模过程中，针对法兰安装面的平面度、螺栓过孔的位置度、弯管内流道的表面粗糙度都做了对应结构细节的还原，法兰密封面的平面加工区域、螺栓孔的倒角结构、弯管外壁的拔模斜度都符合实际机加工、成型工艺的设计要求，不存在违背加工工艺逻辑的不合理结构。两端法兰的安装孔中心距、法兰端面到弯管中心的距离、弯管的整体轴向与径向尺寸，都参考了通用小通径法兰连接件的常用安装尺寸参数，能够和同规格的标准法兰管路部件直接适配，不需要额外做安装尺寸的调整。

　　在不同的应用场景下，这类弯通接头可以根据输送介质的特性匹配对应的密封垫片，输送水基介质时可以采用橡胶密封垫片，输送低压油气介质时可以采用耐油石棉垫或者聚四氟乙烯垫片，法兰螺栓的锁紧力矩参考同通径法兰连接件的标准力矩值即可，不需要做特殊的力矩参数调整。相比螺纹连接的90度弯通接头，法兰连接的结构在承受管路振动时，密封可靠性更高，不会因为长期振动出现螺纹松动导致的渗漏问题，适合有轻微振动的设备管路连接场景，比如小型空压机的排气管路、循环水泵的进出口管路、小型液压站的阀组连接管路，都可以采用这类结构的弯通接头完成管路转向对接。

　　设计时也充分考虑了管路安装的操作空间预留，法兰螺栓孔的位置距离弯管本体的外壁留有足够的扳手操作空间，锁紧螺栓时不需要使用特殊的薄壁扳手，采用常规的开口扳手或者套筒扳手就可以完成螺栓的锁紧与拆卸操作，现场安装的工具适配性更强。弯管内流道采用光滑圆弧过渡，没有突兀的台阶或者折角结构，流体流经转弯处时的流态更平稳，不会因为流道突变产生局部涡流，既能够降低管路运行时的流体噪音，也能够减少流体中杂质在转弯处的沉积，降低管路堵塞的风险，适合输送带有少量细小固体颗粒的流体介质。
