工业卧式厚壁承压储运用罐体结构

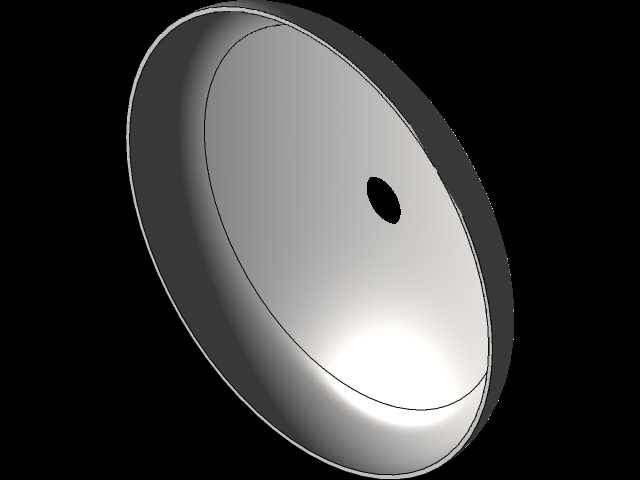

　　在石油炼化、化工合成、食品灭菌、动力能源配套等工业场景中，承压储容设备是衔接物料输送、反应工序、介质存储的核心静设备，这类设备的设计核心始终围绕承压可靠性、安装适配性、接口兼容性三个维度展开，本次呈现的卧式厚壁罐体结构，正是针对中高压工况下的介质储容需求完成的结构设计。从实际落地场景来看，这类厚壁承压罐体常被用在化工车间的中间物料缓存环节，用来承装带压的气态或液态工质，也可配套在蒸汽动力系统中作为汽水分离的承压腔体，或是在食品加工领域作为高压灭菌的承压舱体使用，不同场景下的接口配置会根据工艺管线走向做适配调整，但核心的筒体、封头、支座、接管的结构逻辑保持一致。从结构设计思路来看，该罐体采用卧式布置方案，相较于立式承压罐，卧式结构的重心更低，对安装基础的承重载荷分布更均匀，不需要做过高的承重框架，适合车间内层高受限、设备布置紧凑的场景。筒体部分采用等厚度厚壁卷制焊接结构，壁厚取值根据预设的承压等级、介质腐蚀裕量、材料许用应力计算确定，两端采用标准椭圆形封头，这种封头的曲面应力分布更均匀，相较于平盖封头能在同等承压等级下降低壁厚用料，同时减少应力集中区域的出现概率。

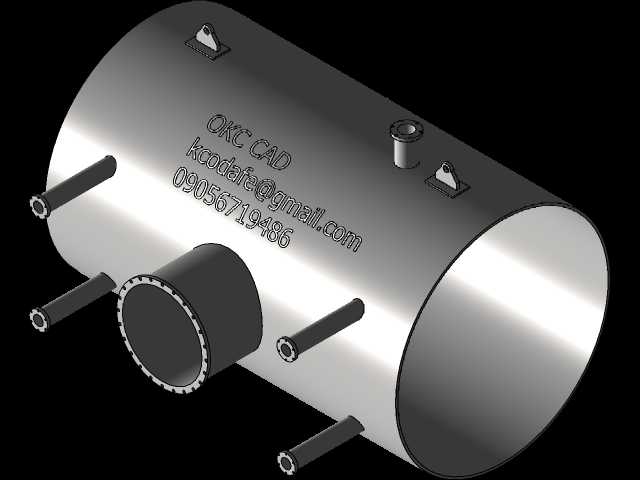

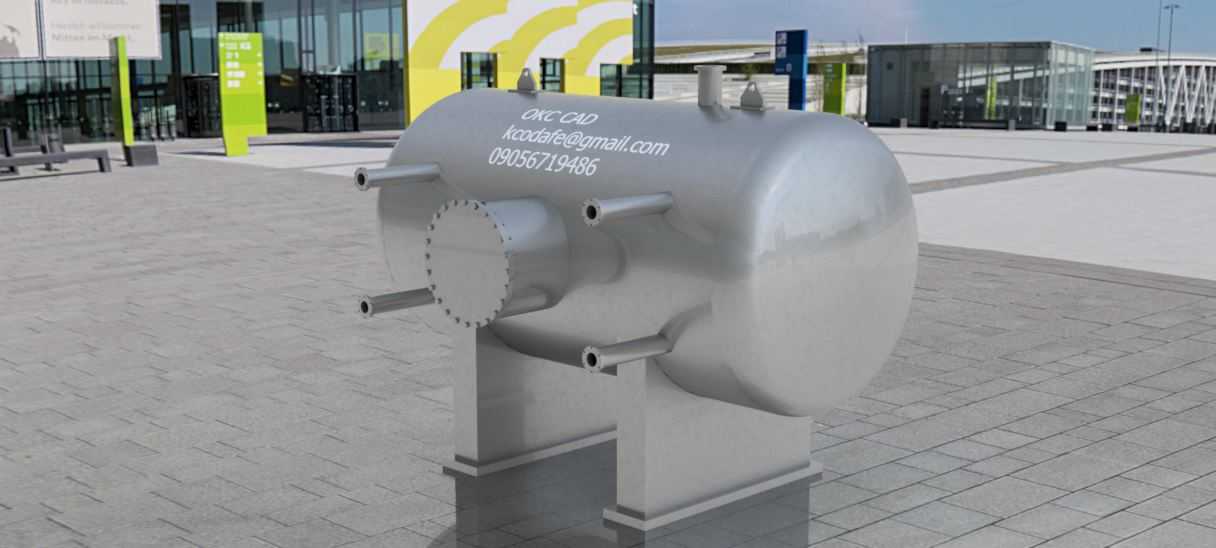

　　筒体上的接管布局完全遵循工艺管线的操作便利性原则：顶部设置的小直径接管用于排气、安全阀安装、压力检测仪表接驳，侧部沿筒体轴向分布的多个径向接管，分别用于介质进出、液位检测、温度传感器安装，侧部大直径法兰人孔用于设备检修时的人员进出与内部清理，人孔法兰采用带颈对焊法兰结构，密封面加工精度满足高压工况下的密封要求，配套的盲板通过周向均布的螺栓实现预紧密封。支撑结构采用两个对称布置的鞍式支座，支座的弧形托板与筒体外壁完全贴合，支座底板预留地脚螺栓安装孔，安装时需要根据设备整体重量、运行时的介质满载重量、地震载荷等参数核算基础的承重能力，两个鞍座中一个设置为固定支座，另一个设置为滑动支座，用来抵消设备运行时温度变化带来的筒体热胀冷缩位移，避免热应力拉扯焊缝或连接管线。从安装边界尺寸来看，该罐体的总长度、筒体外径、鞍座间距、接管伸出长度、设备总高度都做了标准化适配，鞍座的安装孔距匹配常规工业厂房的设备基础预留孔位，所有侧部接管的中心高度保持统一基准，方便现场管线对接时减少弯头用量，降低管线阻力。设计过程中对所有开孔位置都做了补强计算，在人孔、大直径接管的焊接位置设置补强圈，抵消开孔造成的筒体强度削弱，所有焊接接头都采用全焊透结构，焊缝位置避开应力集中区域，接管与筒体的连接位置做圆滑过渡处理，减少运行过程中的应力疲劳风险。

　　在实际选型应用时，需要根据现场的介质特性确认筒体材料的适配性，针对腐蚀性介质需要调整内壁防腐处理方案或是更换耐腐蚀合金材料，针对低温工况需要选择低温韧性更好的筒体材料并做相应的焊后热处理，针对高温工况则需要核算材料在高温下的许用应力衰减情况，调整壁厚取值。这类厚壁承压罐体的三维建模过程中，需要严格控制筒体的圆度、封头的曲面精度、接管的位置度，所有法兰的密封面平面度需要满足密封要求，鞍座的弧形面与筒体的贴合间隙控制在允许范围内，避免安装时出现强制组焊造成的附加应力。

　　不同于薄壁常压储罐，厚壁承压设备的建模不能只做外观曲面的搭建，每一处壁厚取值、补强结构尺寸、法兰规格、螺栓参数都需要符合压力容器设计规范的要求，确保模型导出的工程图可以直接用于生产下料、组焊加工，减少后续生产环节的尺寸偏差。在设备布置阶段，这类卧式罐体的周边需要预留足够的操作空间，尤其是人孔侧需要留出检修时的人员操作与构件进出空间，顶部接管位置需要留出仪表安装、阀门操作的作业空间，设备底部与地面的净距需要满足底部排净管线的安装要求，避免出现安装后无法操作、无法检修的问题。
