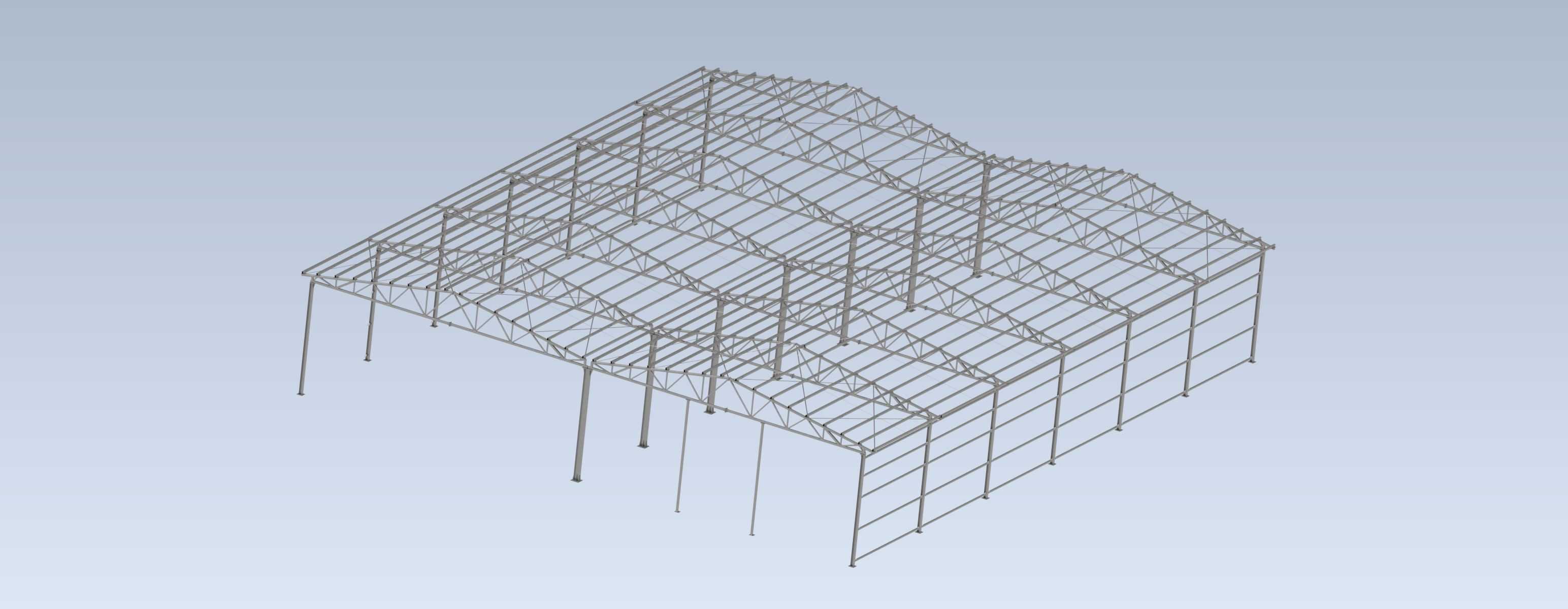

大跨度厂房钢结构框架三维设计

　　这套钢结构框架主要面向工业厂房、仓储库房这类大跨度无柱空间的搭建需求，日常生产中，这类结构常被用于机械加工车间、成品仓储库区、装配式物料堆场的主体承重搭建，能在不设置过多内部立柱的前提下，覆盖数百平的作业空间，满足大型设备进出、重型物料吊装流转的场地要求。从结构受力逻辑来看，整体采用柱网均匀排布的设计思路，竖向承重柱沿场地长轴方向等距布置，柱脚预留与基础预埋件连接的安装接口，可适配独立基础、桩基础等不同的场地地质条件，单柱的截面选型结合屋面荷载、当地风载雪载参数做了匹配，避免极端天气下出现柱体失稳变形。

　　上部的屋架部分采用三角形桁架的受力形式，上弦杆承担屋面覆盖材料的竖向荷载，下弦杆平衡水平方向的拉力，腹杆按受力大小做了截面区分，跨中位置腹杆密度更高，支座位置腹杆截面加粗，能把屋面的荷载均匀传递到每一根竖向承重柱上，减少局部应力集中的风险。设计过程中，所有构件的连接节点都做了标准化处理，柱与屋架的连接采用加劲肋补强的焊接节点，相邻桁架之间设置水平系杆做纵向拉结，避免整体结构出现纵向失稳，屋面檩条的安装孔位在构件建模阶段就做了预留，现场安装时不需要二次钻孔，能大幅缩短现场装配的工期。

　　从安装边界来看，这套框架的柱距、跨度都可以根据实际场地尺寸做参数化调整，单榀桁架的分段长度控制在常规运输车辆的载货尺寸范围内，不需要做特殊的超限运输报备，构件到场后可以采用汽车吊逐榀吊装，每榀桁架就位后先通过临时系杆固定，再完成节点的满焊作业，整个安装过程不需要搭建满堂脚手架，能降低现场施工的措施成本。实际使用中，这类钢结构框架的内部空间利用率高，可根据生产需求在柱间架设吊车梁，安装1到5吨的单梁桥式起重机，满足车间内部重型工件的吊装转运需求，也可以在墙面预留门窗洞口、通风设备安装位，适配不同生产场景的采光、通风要求。

　　建模阶段对所有构件的干涉情况做了全装配校验，相邻构件的安装间隙控制在合理范围，不会出现现场安装时构件碰撞、无法对位的问题，每根钢构件的下料长度、焊缝位置都在模型中做了明确标注，可直接导出构件加工图用于车间下料，减少深化设计的重复工作量。不同于混凝土结构的施工周期长、自重过大的问题，这类全钢结构的框架自重仅为同跨度混凝土结构的三分之一左右，对场地基础的承载力要求更低，适合在地质条件偏软的厂区建设中使用，后期如果需要改扩建，也可以通过螺栓连接的方式加装扩展构件，不需要对原有主体结构做大规模破坏，材料回收利用率也远高于传统建筑结构形式。
