实验用简易手动偏振光观测装置结构

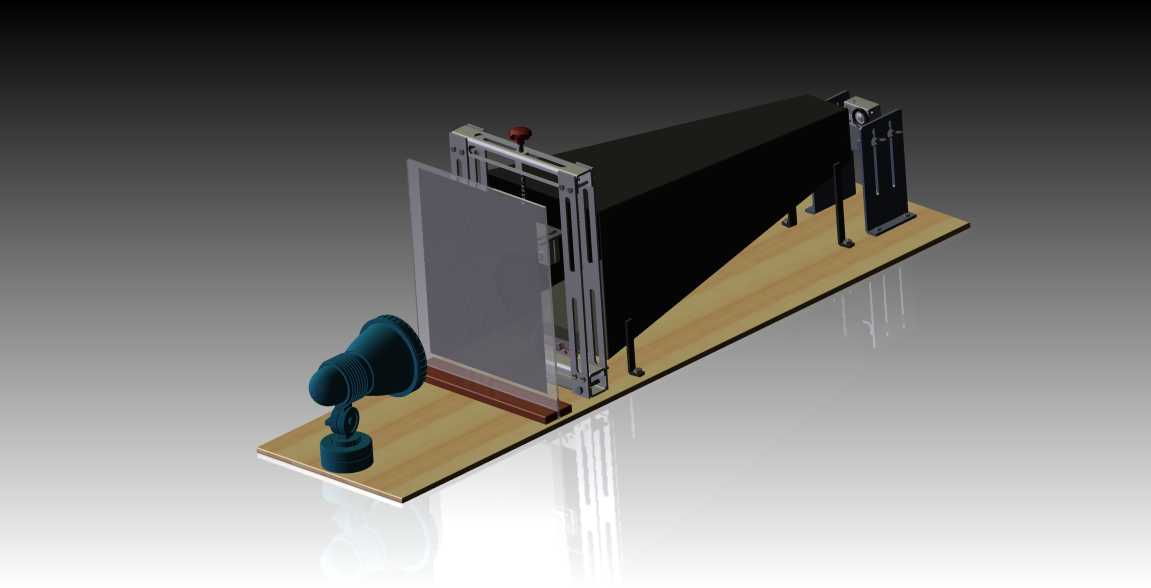

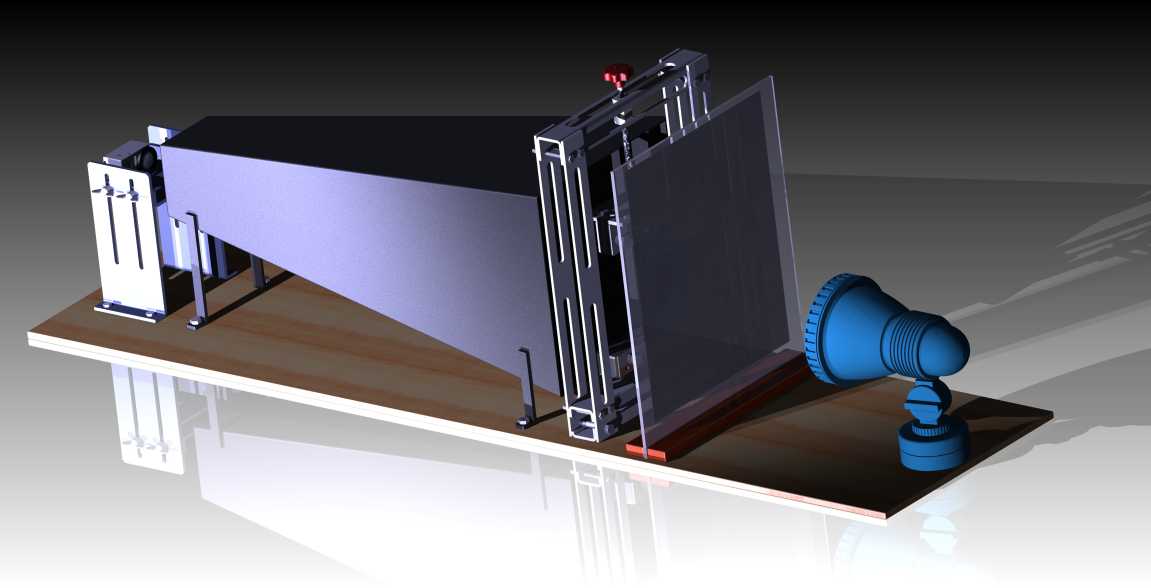

　　这套手动偏光装置主要面向高校材料力学、光学性能验证类实验场景搭建，可用于透明板材内应力分布观测、偏振光干涉现象演示等基础实验环节，替代实验室采购的成套高成本偏光应力仪，满足小批量教学实验、试样快速初筛的使用需求。装置整体采用卧式布局，核心光路沿水平方向排布，最外侧设置独立的光源安装位，可适配常规实验用平行光源，光源支座带有角度微调结构，能够调整入射光角度，保证光线沿光轴水平入射到滤光组件位置。靠近光源侧的第一组偏振滤光片采用固定安装方式，通过型材压条固定在框架入射端，滤光片与安装框架之间预留1mm的缓冲间隙，避免硬质型材挤压造成滤光片碎裂，滤光片安装面与光轴保持垂直，端面跳动控制在0.2mm以内，减少入射光的偏折损耗。

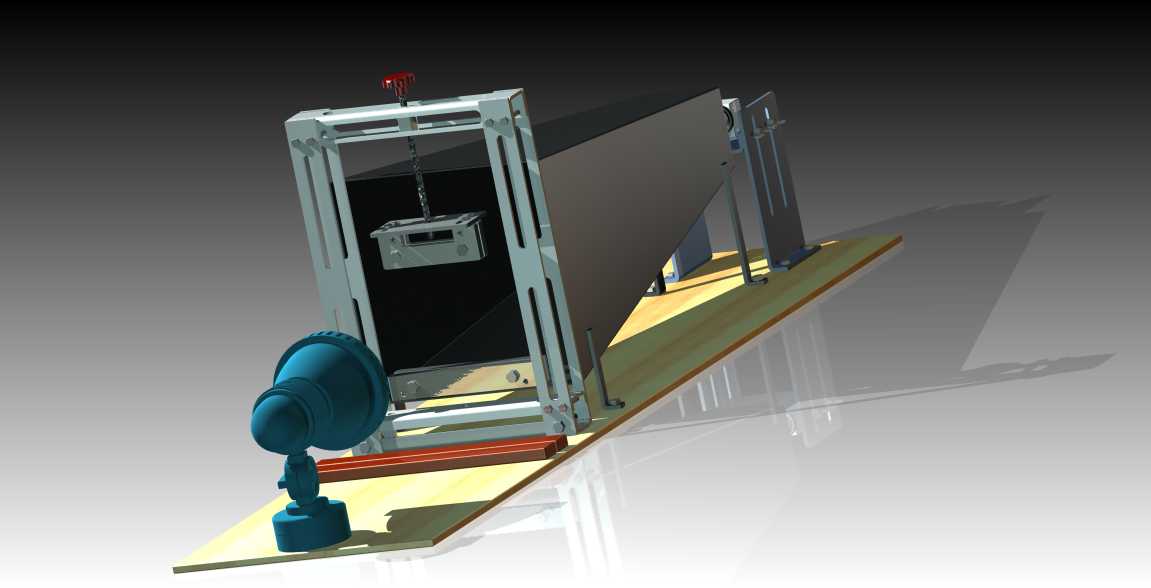

　　中间的试样承载区采用滑动式安装结构，依托铝型材框架的滑槽实现试样装夹位置的调整，可适配不同厚度的有机玻璃、聚碳酸酯等透明板材试样，试样装夹通过两组锁定板完成，锁定板上开设长条形调节孔，可根据试样尺寸调整夹持间距，夹持面粘贴薄橡胶垫，避免装夹过程中刮伤试样表面，同时保证装夹稳固性，不会在加载过程中出现试样滑移。加载结构采用重物牵引方式，通过绑定在底板上的绳索悬挂标准配重块，对被测试样施加均匀的拉伸载荷，载荷传递路径沿试样轴线方向，避免附加弯矩影响实验观测结果，底板上设置多组挂点孔位，可根据试样长度调整绳索固定位置，适配不同规格的试样装夹需求。

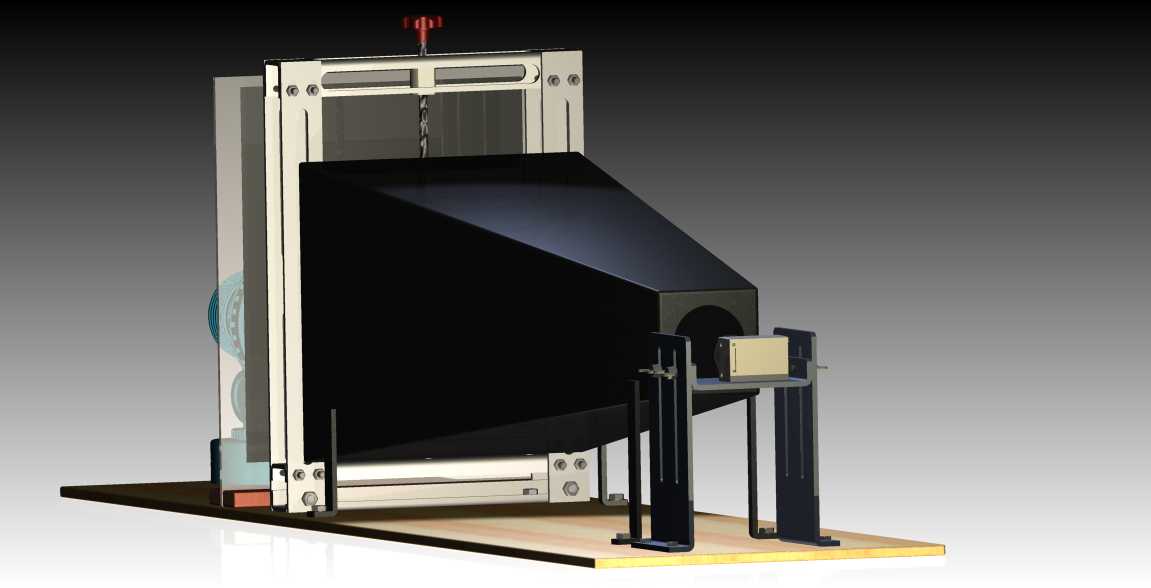

　　靠近观测侧的第二组偏振滤光片采用可转动安装结构，通过侧边的调节手轮可带动滤光片绕光轴360度旋转，手轮上带有刻度标识，可精确读取滤光片的转动角度，方便调整偏振角度获得清晰的干涉条纹，转动副采用阻尼轴结构，调整后可自动保持角度位置，不会出现自行偏转的问题。整套装置的框架全部采用标准工业铝型材搭建，通过角件和螺栓完成拼接，无需复杂的焊接加工，组装难度低，后期维护更换部件也十分便捷，底板采用加厚电木板制作，表面平整，整体重心偏低，放置在实验台面上时稳定性好，不会因为调整操作出现晃动。

　　安装边界方面，装置整体长度控制在1200mm以内，宽度不超过400mm，高度不超过350mm，常规实验台面均可放置，无需额外的安装固定，光源与滤光组件的同轴度可通过框架上的调节螺钉进行微调，保证光路准直。在实际使用过程中，操作人员只需将待测试样装夹在承载区，悬挂对应重量的配重块，打开光源后缓慢转动观测侧的偏振滤光片，即可清晰观测到试样内部因应力分布产生的偏振干涉条纹，可定性判断试样内部的应力集中位置，也可配合标准应力块完成半定量的应力值测算，完全满足本科教学实验、小型试样性能初检的使用需求，相比成套商用设备，结构简单易维护，制造成本低，部件损坏后可快速替换，适合实验室自主搭建使用。
